7
RU
По
дключение к
омпонентов
Примечание по подключению видео
компонентов
Вы можете подключить разъем аудио выхода Вашего
телевизора к разъему TV/ SAT AUDIO IN ресивера и
тем самым обогатить звуковыми эффектами
просматриваемые телепередачи. В этом случае, не
подключайте разъем Видео выхода телевизора к
разъему TV/ SAT AUDIO IN ресивера. Если Вы
подключаете отдельный TV тюнер (или спутниковый
тюнер), подключайтесь к выходным аудио и видео
разъемам ресивера так, как показано выше.
z
При использовании разъемов S-video вместо разъемов
видео (только для моделей STR-DE545 и STR-SE501)
Ваш монитор, также должен быть подключен через разъем
S-Video. S-Video сигналы представляют из себя отдельную
шину, состоящую из видеосигналов, которые не могут быть
переданы через обычные видео разъемы.
Разъемы для подключения видео
компонентов
Что подключать
К чему подключать
ТV или спутниковый тюнер
ТV/SAT разъемам
VCR (КВМ)
VIDEO разъемам
DVD или LD проигрыватель
DVD/LD разъемам
ТV монитор
MONITOR VIDEO OUT разъему
Какие требуются кабели?
Аудио/видео кабели (в комплект поставки не входят)
При подключении кабелей убедитесь, что цвет разъемов
соответствует цвету гнезд, к которым они подключаются.
Видео кабель для подключения к ТV монитору
(входит в комплект)

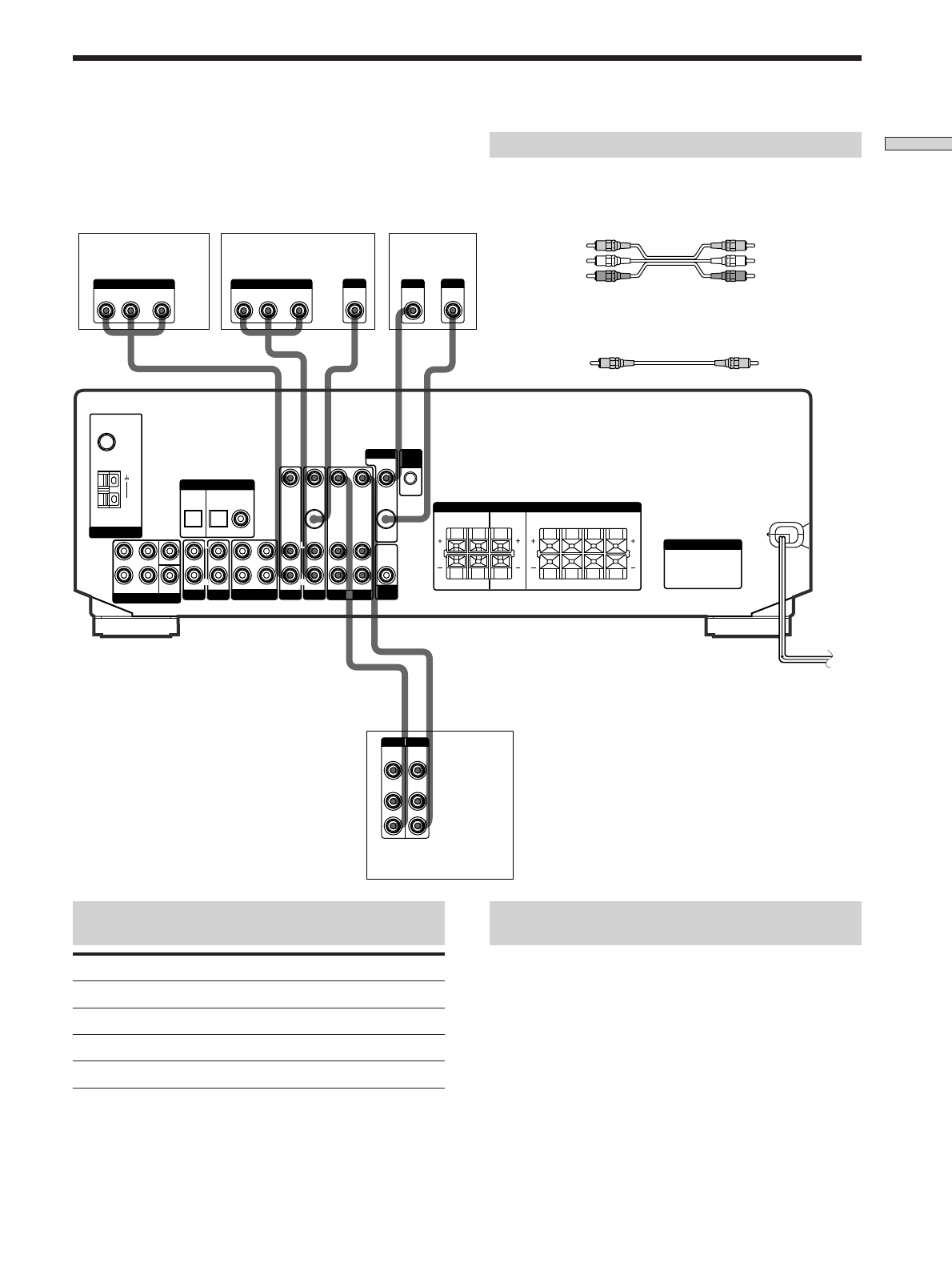

Подключение видео компонентов
ТV или
спутниковый тюнер
DVD или LD
проигрыватель
Желтый
Желтый
Желтый (видео)
Желтый (видео)
Белый (L/аудио)
Белый (L/аудио)
Красный (R/аудио)
Красный (R/аудио)
VCR (KBM)
IN
OUT
VIDEO
OUT
R
VIDEO
IN
AUDIO
OUT
AUDIO
IN
INPUT OUTPUT
L
VIDEO
IN
INPUT
OUT
S-VIDEO
IN
S-VIDEO
R
L
AUDIO OUT
VIDEO
OUT
OUTPUT
R
L
AUDIO OUT
VIDEO
OUT
OUTPUT
ç
ç
MD/TAPE
ANTENNA
DIGITAL IN
TV/SAT
5.1 CH INPUT
AUX
CD
DVD/LD
VIDEO
SUB
WOOFER
IMPEDANCE
SELECTOR
SPEAKERS
CTRL
A1
I I
MONITOR
AC OUTLET
FRONT
REAR
SUB
WOOFER
AUDIO IN
AUDIO IN
TV/SAT
OPTICAL
OPTICAL
COAXIAL
DVD/LD
REC OUT
IN
AUDIO IN
VIDEO IN
AUDIO IN
VIDEO IN
AUDIO OUT
AUDIO IN
VIDEO OUT
VIDEO IN
VIDEO OUT
S-VIDEO
OUT
S-VIDEO
IN
AUDIO
OUT
4
Ω
8
Ω
CENTER
L
R
L
R
L
R
L
R
L
R
FRONT
REAR
R
L
R
L
R
L
R
L
R
L
R
L
CENTER
B FRONT A
FM
75
Ω
COAXIAL
AM
ТV монитор
