5
RU
По
дключение к
омпонентов
AM рамочная антенна
(входит в комплект)
FM проволочная антенна
(входит в комплект)
Важная информация
Если Вы подключаете ресивер к внешней антенне,
заземлите ее для предотвращения ударов молнии. Во
избежании взрыва бытового газа, не располагайте
заземляющий кабель вблизи газовых труб.
Разъемы для подключения антенн
Что подключать
К чему подключать
AM рамочная антенна
AM разъемам
FM проволочная антенна
FM 75
Ω
COAXIAL разъему

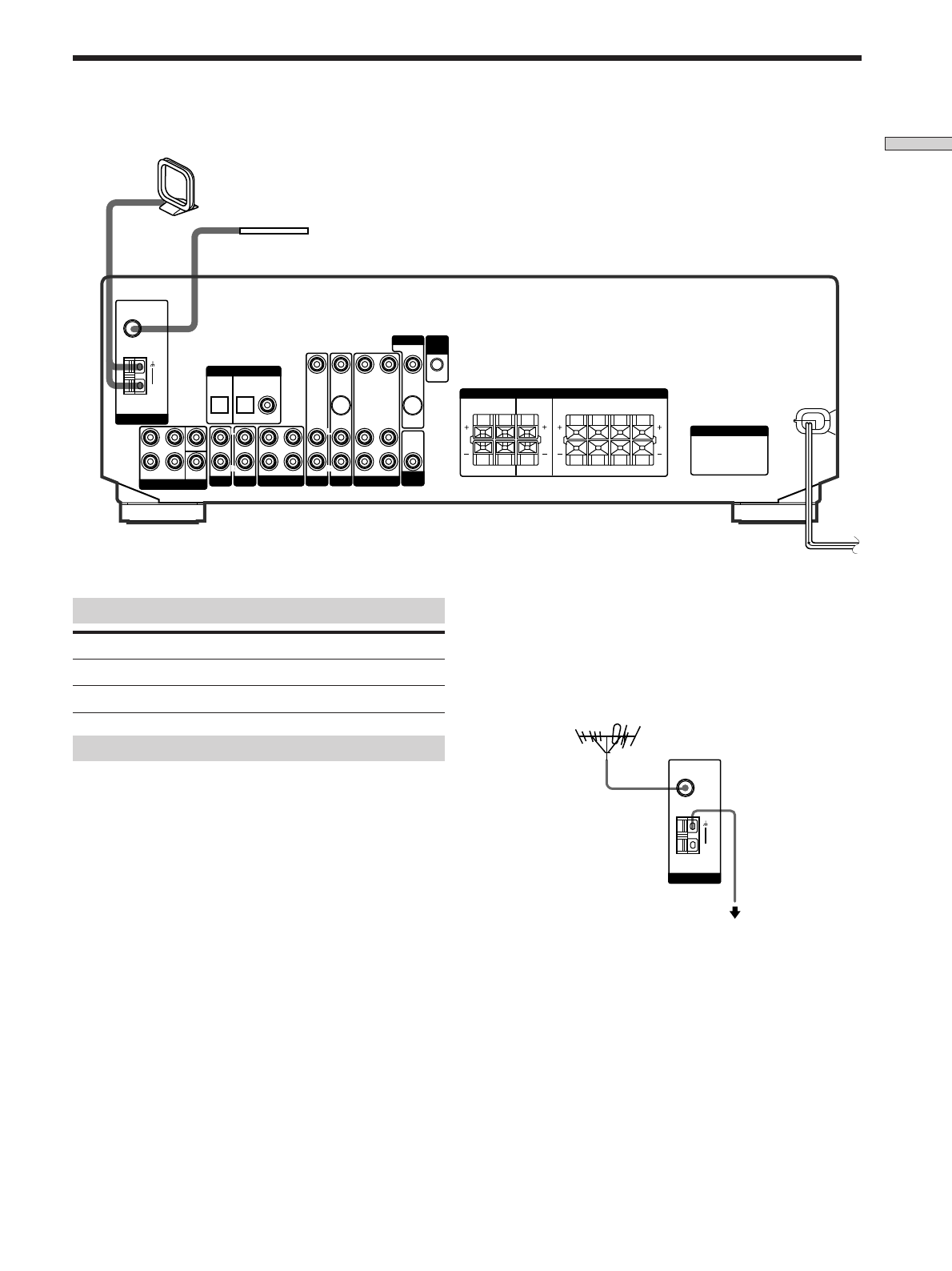

Подключение антенн
Примечания по подключению антенн
• Для предотвращения помех, расположите AM
рамочную антенну в удалении от ресивера и других
компонентов.
• Убедитесь, что FM проволочная антенна полностью
выдвинута.
• После подключения FM проволочной антенны
разместите ее в положении приближенном к
горизонтальному, насколько это возможно.
Заземляющий
кабель
(в комплект
поставки не
входит)
К земле
z
Если Вы находитесь в зоне неуверенного приема
FM частот
Используйте 75-и омный коаксиальный кабель (в комплект
поставки не входит) для подключения ресивера к внешней
FM антенне, как показано ниже.
Внешняя FM антенна
SWITCHED 120W/1A MAX
AC 120V 60Hz
FRONT
REAR
SUB
WOOFER
AUDIO IN
AUDIO IN
TV/SAT
OPTICAL
OPTICAL
COAXIAL
DVD/LD
REC OUT
IN
AUDIO IN
VIDEO IN
AUDIO IN
VIDEO IN
AUDIO OUT
AUDIO IN
VIDEO OUT
VIDEO IN
VIDEO OUT
S-VIDEO
OUT
S-VIDEO
IN
AUDIO
OUT
4
Ω
8
Ω
CENTER
L
R
L
R
L
R
L
R
L
R
FRONT
REAR
R
L
R
L
R
L
R
L
R
L
R
L
CENTER
B FRONT A
MD/TAPE
ANTENNA
DIGITAL IN
TV/SAT
5.1 CH INPUT
AUX
CD
DVD/LD
VIDEO
SUB
WOOFER
IMPEDANCE
SELECTOR
SPEAKERS
CTRL
A1
I I
MONITOR
AC OUTLET
FM
75
Ω
COAXIAL
AM
ANTENNA
FM
75
Ω
COAXIAL
AM
Ресивер
