13

PL

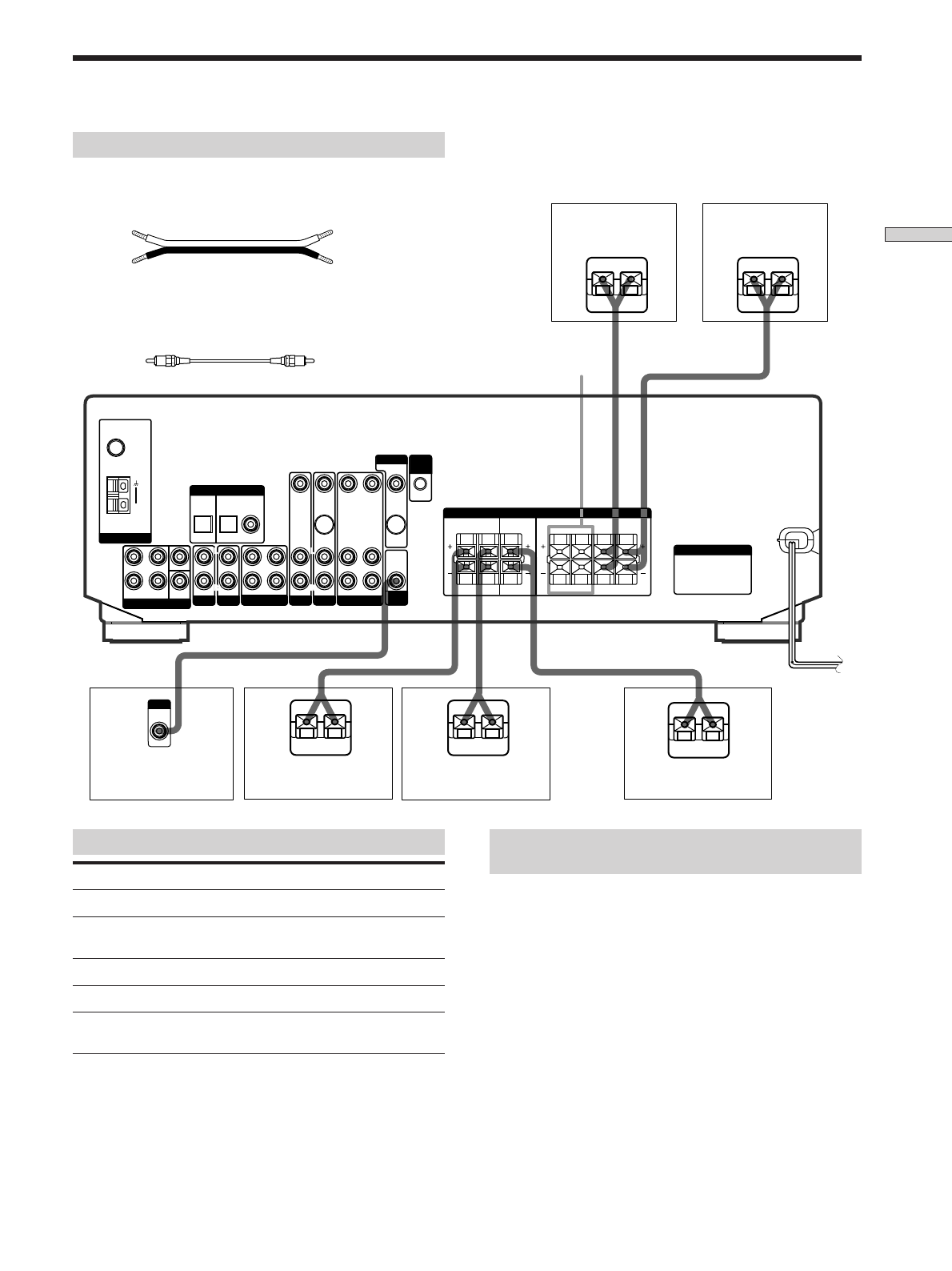

Przyłączanie i nastawianie systemu głośnikowego

Potrzebne przewody

Przewody głośnikowe (nie dostarczone z osprzętem)

Po jednym dla głośmików przednich, tylnych i głośnika
środkowego

Przewód monofonicznego audio (nie dostarczony z
osprzętem)

Jeden dla aktywnego głośnika niskotonowego sub woofer

Czarny

Czarny

}

]

}

]

}

]

}

]

}

]

INPUT

AUDIO

IN

* FRONT

SPEAKERS B

FRONT

REAR

SUB

WOOFER

AUDIO IN

AUDIO IN

TV/SAT

OPTICAL

OPTICAL

COAXIAL

DVD/LD

REC OUT

IN

AUDIO IN

VIDEO IN

AUDIO IN

VIDEO IN

AUDIO OUT

AUDIO IN

VIDEO OUT

VIDEO IN

VIDEO OUT

S-VIDEO

OUT

S-VIDEO

 IN

AUDIO

OUT

4

Ω

8

Ω

CENTER

L

R

L

R

L

R

L

R

L

R

FRONT

REAR

R

L

R

L

R

L

R

L

R

L

R

L

CENTER

B    FRONT    A

FM

75

Ω

COAXIAL

AM

ANTENNA

5.1 CH INPUT

AUX

CD

DIGITAL IN

MD/TAPE

VIDEO

SUB

WOOFER

IMPEDANCE

SELECTOR

MONITOR CTRL

A1

I I

AC   OUTLET

SPEAKERS

DVD/LD

TV/SAT

Przedni głośnik (P)

Przedni głośnik (L)

Środkowy głośnik

Aktywny głośnik sub

woofer

Tylny głośnik (P)

Tylny głośnik (L)

Uwagi dotyczące przyłączeń systemu
głośnikowego

•

Skręcić końcówki przewodów, z których na długości
około 10 mm (2/3 cala), uprzednio usunięto izolację.
Upewnić się, że dopasowano przewody głośników do
odpowiednich gniazdek na poszczególnych
komponentach zestawu: + do + oraz – do –. Odwrotne
połączenie spowoduje zniekształcenia dźwięku oraz
brak basów.

•

W przypadku głośników przednich o niskiej
maksymalnej wartości znamionowej sygnałów
wejściowych, regulację poziomu głośności należy
wykonać z dużą dokładnością aby zapobiec
nadmiernie wysokim poziomom wyjściowym głośników.

•

Do odbiornika można również przyłączyć Głośnik Mikro
Satelitarny (np. SA-VE230). Głośnik Mikro Satelitarny
jest 5.1 kanałowym systemem głośnikowym,
składającym się z dwóch głośników przednich, dwóch
głośników tylnych, jednego głośnika środkowego i
jednego głośnika subwoofer.

* Tylko dla STR-DE545 i STR-SE501.

Gniazdka służące przyłączaniu głośników

Przyłączyć

Do

Przedni głośnik (8 ohm)

Gniazdka SPEAKERS FRONT A

*Dodatkowe dwa przednie

Gniazdek SPEAKERS FRONT B

głośniki (8 ohm)

Tylne głośniki (8 ohm)

Gniazdka SPEAKERS REAR

Środkowy głośnik (8 ohm)

Gniazdka SPEAKERS CENTER

Aktywny głośnik sub woofer

Gniazdko wyjściowe SUB
WOOFER AUDIO OUT

Przyłączanie systemu głośnikowego

(+)

(–)

(+)

(–)
