7
PL
Przyłączanie komponentów
Uwagi dotyczące przyłączeń komponentów
wideo
Wyjściowe gniazdka audio odbiornika TV można
połączyć z wejściowymi gniazdkami odbiornika,
oznaczonymi TV/ SAT AUDIO IN, umożliwiających
wykorzystanie efektów dźwiękowych dla sygnałów audio
z odbiornika TV. W takim przypadku, nie podłączać
wyjściowych gniazdek wideo na odbiorniku TV do
gniazdka odbiornika oznaczonego TV/SAT VIDEO IN. Aby
jednak przyłączyć osobny tuner TV (lub tuner satelitarny),
należy połączyć gniazdka wyjściowe zarówno audio jak i
wideo do odbiornika, zgodnie z ilustracją powyżej.
z
Korzystając z gniazdek S-video zamiast zwykłych
gniazdek wideo (tylko dla STR-DE545 i STR-SE501)
Koniecznie jest połączenie monitora poprzez gniazdko S-video.
Sygnały S-video przekazywane są przez osobną magistralę niż
zwykłe sygnały wideo i na wyjściu nie są przekazywane poprzez
gniazdka wideo.
Gniazdka służące przyłączaniu komponentów
wideo
Przyłączyć
Do
TV lub tuner Satelitarny
Gniazdek TV/SAT
Magnetowid
Gniazdek VIDEO
Odtwarzacz DVD lub LD
Gniazdek DVD/LD
Monitor TV
Gniazdka MONITOR VIDEO OUT
Potrzebne przewody
Przewody Audio/wideo (nie dostarczone)
Przyłączając przewody, zwrócić uwagę na właściwe połączenie
kolorowo oznaczonych wtyków do odpowiednio oznaczonych
gniazdek poszczególnych komponentów.
Przewód sygnałów wideo służący przyłączeniu monitora
TV (nie dostarczony z osprzętem)

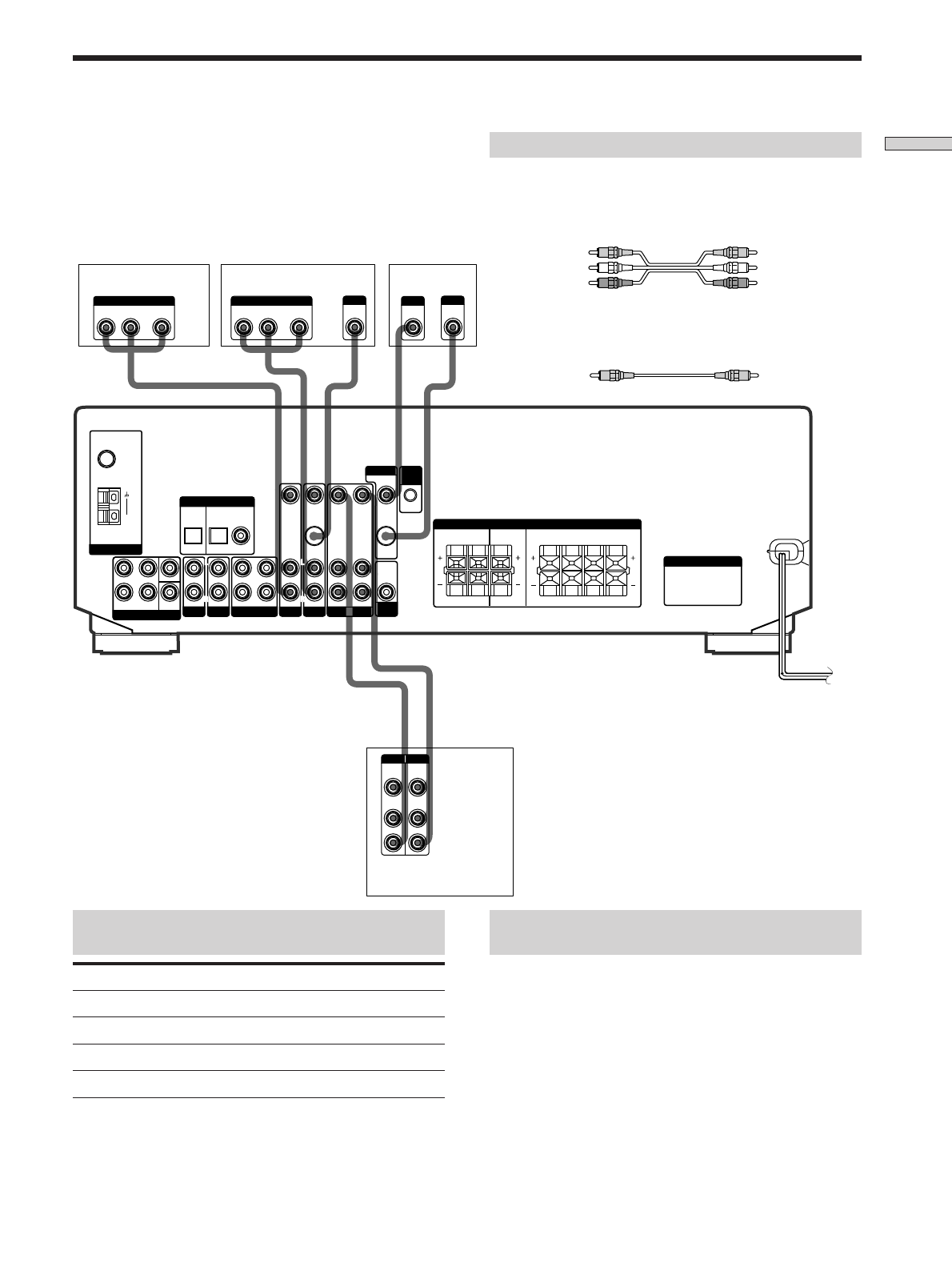

Przyłączanie komponentów wideo
TV lub tuner
Satelitarny
Odtwarzacz DVD lub LD
Żółty
Żółty
Żółty (wideo)
Żółty (wideo)
Biały (L/audio)
Biały (L/audio)
Czerowny (P/audio)
Czerowny (P/audio)
VCR (magnetowid)
IN
OUT
VIDEO
OUT
R
VIDEO
IN
AUDIO
OUT
AUDIO
IN
INPUT OUTPUT
L
VIDEO
IN
INPUT
OUT
S-VIDEO
IN
S-VIDEO
R
L
AUDIO OUT
VIDEO
OUT
OUTPUT
R
L
AUDIO OUT
VIDEO
OUT
OUTPUT
ç
ç
MD/TAPE
ANTENNA
DIGITAL IN
TV/SAT
5.1 CH INPUT
AUX
CD
DVD/LD
VIDEO
SUB
WOOFER
IMPEDANCE
SELECTOR
SPEAKERS
CTRL
A1
I I
MONITOR
AC OUTLET
FRONT
REAR
SUB
WOOFER
AUDIO IN
AUDIO IN
TV/SAT
OPTICAL
OPTICAL
COAXIAL
DVD/LD
REC OUT
IN
AUDIO IN
VIDEO IN
AUDIO IN
VIDEO IN
AUDIO OUT
AUDIO IN
VIDEO OUT
VIDEO IN
VIDEO OUT
S-VIDEO
OUT
S-VIDEO
IN
AUDIO
OUT
4
Ω
8
Ω
CENTER
L
R
L
R
L
R
L
R
L
R
FRONT
REAR
R
L
R
L
R
L
R
L
R
L
R
L
CENTER
B FRONT A
FM
75
Ω
COAXIAL
AM
Monitor TV
