5
PL

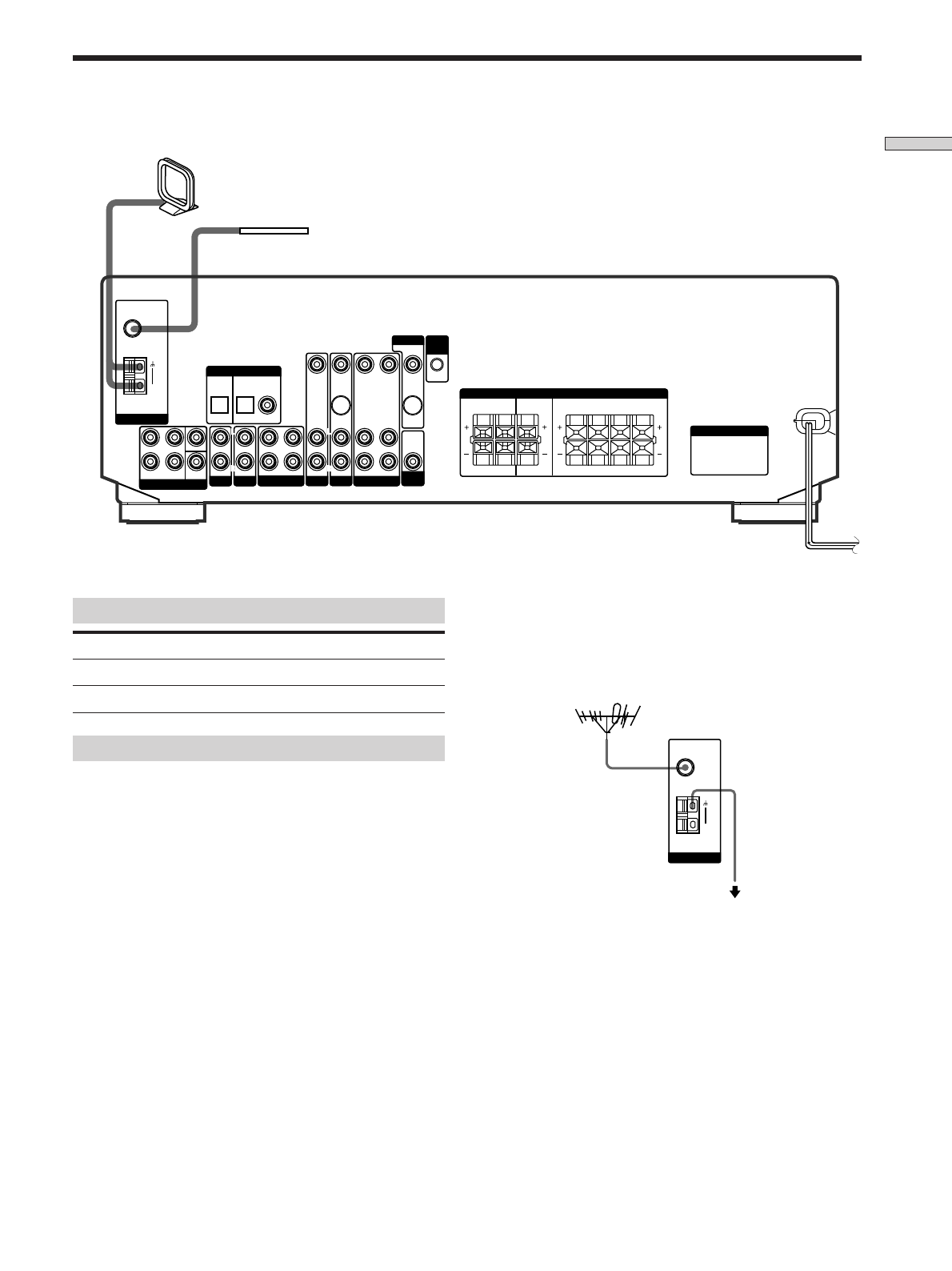

Przyłączanie komponentów
Antena przewodowa FM
(dostarczona z osprzętem)
Ramowa antena AM
(dostarczona z osprzętem)
Ważne
Jeżeli odbiornik zostanie podłączony do zewnętrznej
anteny, należy również wykonać uziemienie
piorunochronne. Z względu na niebezpieczeństwo
eksplozji, nie uziemiać przez podłączenie do rury
gazowej.
Gniazdka służące przyłączaniu anten
Podłączyć
Do
Ramowa antena AM
Gniazdek AM
Przewodowa antena FM
Gniazdek FM 75
Ω
COAXIAL
Przyłączanie anten
Uwagi dotyczące przyłączania anten
•
Aby zapobiec wyłapywaniu sumów, umieścić ramową
antenę AM z dala od odbiornika lub innych
komponentów dodatkowych.
•
Przewodową antenę FM należy kompletnie rozciągnąć.
•
Przyłączoną antenę przewodową FM należy umieścić w
jaknajbardziej horyzontalnej pozycji.
Przewód
uziemiający
(nie dostarczony
z osprzętem)
Do uziemienia
z
Jeżeli odbiór pasma FM jest niewyraźny
75-ohmowym kablem koncentrycznym (nie dostarczony z
osprzętem) przyłączyć odbiornik do zewnętrznej anteny FM,
zgodnie z ilustracją poniżej.
Zewnętrzna antena FM
SWITCHED 120W/1A MAX
AC 120V 60Hz
FRONT
REAR
SUB
WOOFER
AUDIO IN
AUDIO IN
TV/SAT
OPTICAL
OPTICAL
COAXIAL
DVD/LD
REC OUT
IN
AUDIO IN
VIDEO IN
AUDIO IN
VIDEO IN
AUDIO OUT
AUDIO IN
VIDEO OUT
VIDEO IN
VIDEO OUT
S-VIDEO
OUT
S-VIDEO
IN
AUDIO
OUT
4
Ω
8
Ω
CENTER
L
R
L
R
L
R
L
R
L
R
FRONT
REAR
R
L
R
L
R
L
R
L
R
L
R
L
CENTER
B FRONT A
MD/TAPE
ANTENNA
DIGITAL IN
TV/SAT
5.1 CH INPUT
AUX
CD
DVD/LD
VIDEO
SUB
WOOFER
IMPEDANCE
SELECTOR
SPEAKERS
CTRL
A1
I I
MONITOR
AC OUTLET
FM
75
Ω
COAXIAL
AM
ANTENNA
FM
75
Ω
COAXIAL
AM
Odbiornik
