105
RU
Исп
о
ль
зо
вани
е мног
озо
н
аль
н
ы
х
ф
у
н
кций

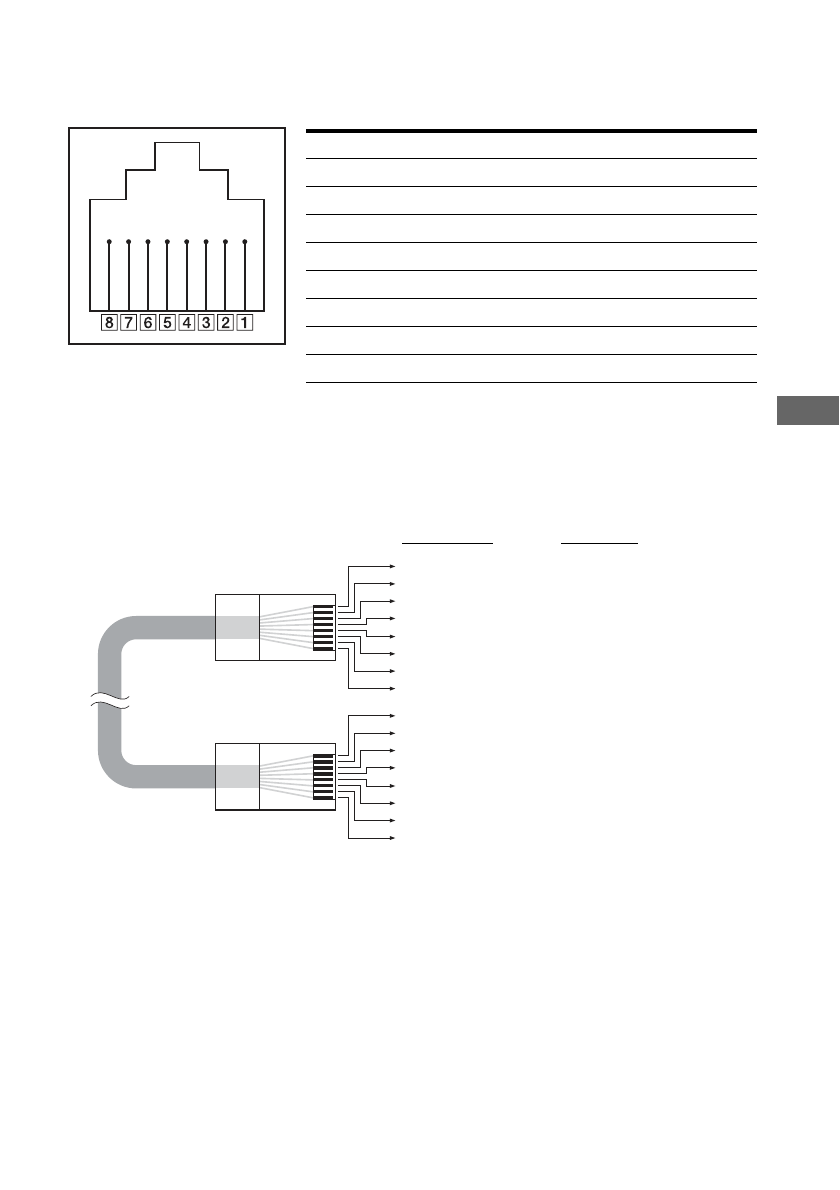

RJ45 выводы видео
Выводы RJ45 используют стандарт T568B.
Обратитесь к иллюстрации ниже.
Кабель CAT5
Убедитесь в правильности подключения контактов кабеля CAT5.
Используйте кабель Category 5e или Category 6.
Выводы
Цвет провода
A
Контакт 1
BLUE/Pb (R) Белый/оранжевый
B
Контакт 2
BLUE/Pb (T)
Оранжевый
C
Контакт 3
GREEN/Y (R) Белый/зеленый
D
Контакт 4
GND
Синий
E
Контакт 5
+11V
Белый/синий
F
Контакт 6
GREEN/Y (T) Зеленый
G
Контакт 7
RED/Pr (R)
Белый/коричневый
H
Контакт 8
RED/Pr (T)
Коричневый
Кабель CAT5
Разъем RJ45
Разъем RJ45
Белый/оранжевый
Цвет провода
Оранжевый
Белый/зеленый
Синий
Белый/синий
Зеленый
Белый/коричневый
Коричневый
1
№ контакта
2
3
4
5
6
7
8
Белый/оранжевый
Оранжевый
Белый/зеленый
Синий
Белый/синий
Зеленый
Белый/коричневый
Коричневый
1
2
3
4
5
6
7
8
