Дисплеи и управления

34

Ru

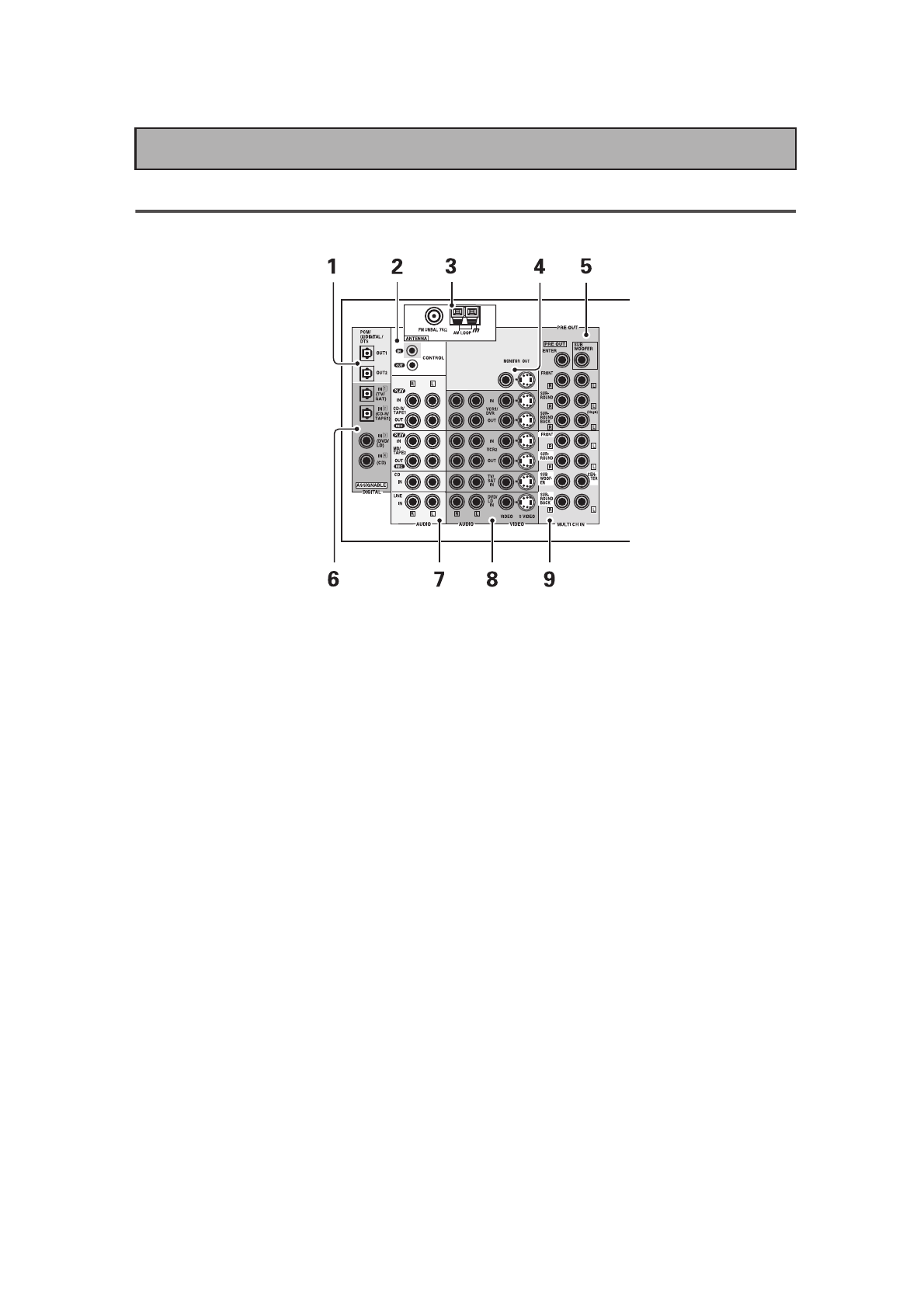

Задняя панель

Все терминалы на задней панели объясняются и/или указываются в этом разделе.

1 Терминалы DIGITAL OUT (см. стр. 22)

Используйте эти терминалы для вывода дигитального

сигнала к DVD-R, CD-R, MD магнитофону или к любому

другому типу дигитального магнитофона.

2 Терминалы CONTROL IN/OUT (см. стр. 74)

Вы можете использовать эти гнезда для подсоединения

другого PIONEER оборудования, которое оснащено

CONTROL терминалом, управление которым после

этого осуществляется направлением дистанционного

управления(ий) на один определенный дистанционный

датчик.

3 Терминалы радио антенн (см. стр. 24)

Подсоедините здесь антенны для встроенного радио

проигрывателя.

4 Терминалы MONITOR OUT (здесь

подсоедините ТВ или монитор, см. стр. 16)

Используйте эти терминалы для вывода видео сигнала

на ТВ, видео проектор или монитор.

5 PRE OUT аналог терминалы (здесь

подсоедините усилитель, см. стр. 73)

Используйте эти терминалы для вывода аудио сигналов

этого усилителя к другим усилителям, если вы выбрали

такую установку для вашей системы.

6 Терминалы DIGITAL IN (см. стр. 22)

Используйте эти терминалы для ввода сигнала с DVD,

CD проигрывателя или любого другого типа

дигитального проигрывателя. Для того, чтобы стало

возможным воспроизведение Dolby Digital и других

саундтреков со звуковым окружением, вам необходимо

проделать дигитальные соединения. Используйте эти

дигитальные терминалы для этой цели. Если,

произведенные вами, соединения не соответствуют

установкам по умолчанию (см. стр. 23), вам необходимо

выполнить “Присвоение дигитальных входов” на стр. 81.

7 Терминалы аудио входа/выхода (здесь

подсоедините аналог компоненты, см. стр. 20)

Используйте эти терминалы для ввода/вывода аудио

сигнала с аналог компонентов (например: кассетницы

или проигрывателя пластинок). Это аналог гнезда.

8 Терминалы входа/выхода для видео

компонентов

Используйте эти терминалы для ввода/вывода сигналов

видео компонентов (DVD, VCR, ТВ, SAT модули и т.д.)

(см. стр. 17).

9 Терминалы MULTI CH IN (см. стр. 21)

Используйте эти терминалы для ввода

мультиканального сигнла окружения (например: DVD

аудио сигнала) в качестве аналог сигнала. Это аналог

гнезда.
