Ru

17

03

Подключение оборудования

Громкоговорители В

Можно прослушивать стереофоническое

воспроизведение в другой комнате.

1  Подключите два громкоговорителя

к терминалам передних верхних

громкоговорителей.

См.

Стандартное подключение объемного

звучания на стр. 15 .

2  Выберите ‹

Speaker B

› в меню

Speaker System

.

Для этого, см.

Настройка акустической

системы на стр. 77 .

Двухполосное усиление

Подключение двухполосного усиления

передних громкоговорителей для высокока-

чественного звучания 5,2-канального объ-

емного звучания.

1  Подключите громкоговорители,

совместимые с двухполосным

усилением, к терминалам передних

громкоговорителей и задних

громкоговорителей объемного

звучания.

См.

Двухполосное усиление громкоговори-

телей на стр. 16 .

2  Выберите ‹

Front Bi-Amp

› в меню

Speaker System

.

Для этого, см.

Настройка акустической

системы на стр. 77 .

ZONE 2

Данные подключения позволяют одновре-

менно прослушивать 5,2-канальное объем-

ное звучание в основной зоне и стереофо-

ническое воспроизведение на другом ком-

поненте в ZONE 2.

1  Подключите два громкоговорителя

к терминалам задних

громкоговорителей объемного

звучания.

См.

Стандартное подключение объемного

звучания на стр. 15 .

2  Выберите ‹

ZONE 2

› в меню

Speaker System

.

Для этого, см.

Настройка акустической

системы на стр. 77 .

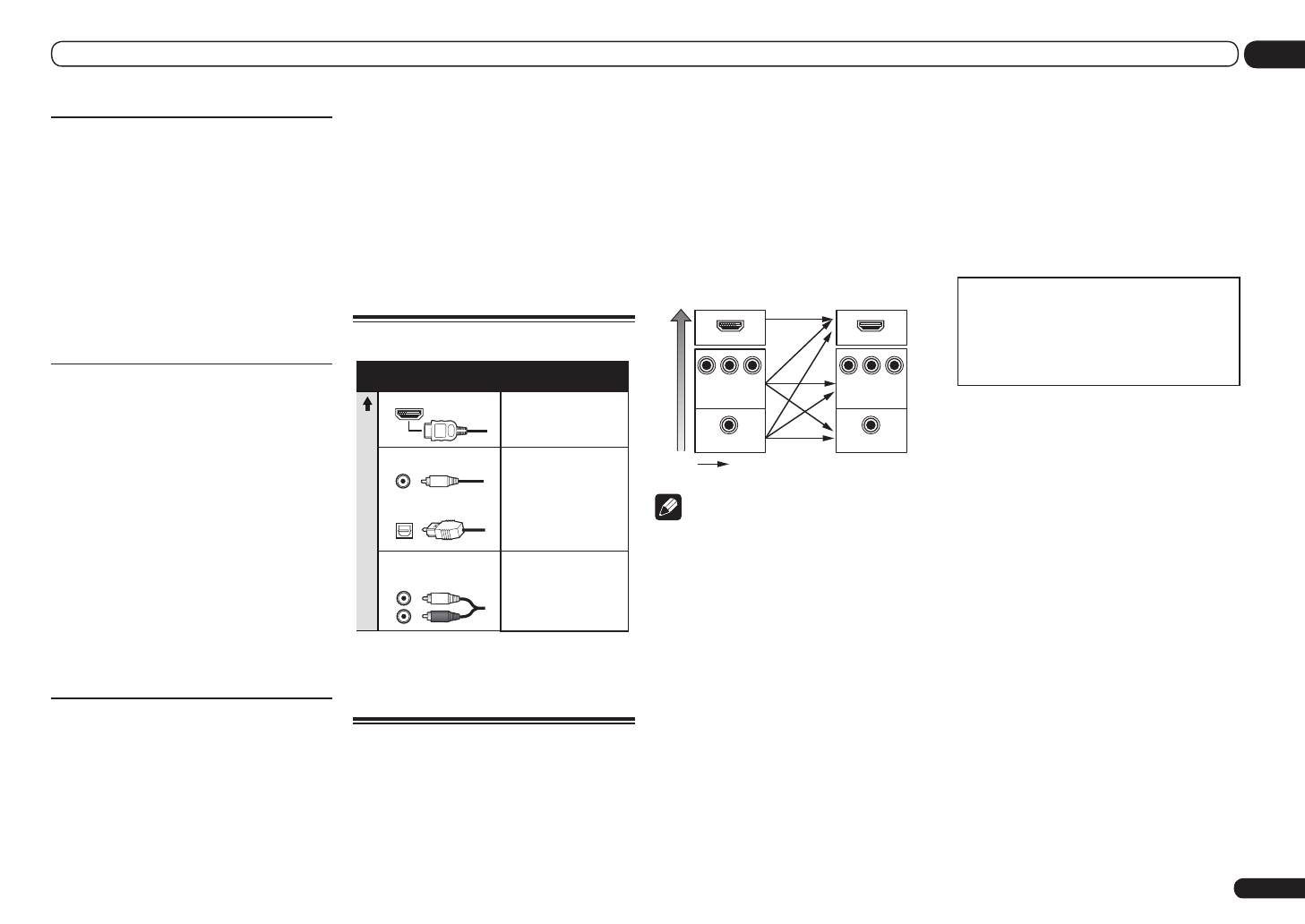

Об аудиоподключении

Передаваемые

аудиосигналы

Приоритет звукового сигнала

HDMI

Аудиосигнал высокой
четкости

Цифровой

(Коаксиальный)

Обычный цифровой
аудиосигнал

RCA (Аналоговый)

(Белый/Красный)

Обычный аналоговый
аудиосигнал

Цифровой (Оптический)

Типы кабелей и

терминалы

!

  С помощью кабеля HDMI можно

передавать видео и аудиосигналы с

высоким качеством через единый кабель.

О преобразователе

видеосигнала

Преобразователь видеосигнала обеспечи-

вает вывод всех видеоисточников через все

гнезда

MONITOR VIDEO OUT

. HDMI - един-

ственное исключение: поскольку пониже-

ние данного разрешения невозможно, при

подключении данного видеоисточника необ-

ходимо подключить монитор/телевизор к

выходу HDMI ресивера.

Если для нескольких видеокомпонентов

назначена одна и та же функция входа (см.

Меню Input Setup на стр. 30 ), преобразо-

ватель устанавливает приоритет в следую-

щем порядке: HDMI, компонентное видео,

затем композитное видео (в таком порядке).

VIDEO IN

VIDEO

MONITOR OUT

COMPONENT

VIDEO IN

Y

P

B

P

R

Y

P

B

P

R

COMPONENT VIDEO

MONITOR OUT

HDMI IN

HDMI OUT

У

л

учшение к

а

честв

а

Возможность вывода видеосигналов

Терминал для
подключения с исходным
устройством

Терминал для
подключения с
телевизионным монитором

 Примечание

!

  Если видеосигнал не отображается на

телевизоре, попробуйте отрегулировать

настройки разрешения используемого

компонента или дисплея. Учтите, что

некоторые компоненты (например,

игровые видеоприставки) имеют

разрешение, преобразование которого

невозможно. В таком случае, попытайтесь

переключить Преобразование цифрового

видео (в

Настройка видеоопций на стр. 56

) на

OFF

.

!

  Разрешения входного сигнала, которые

можно преобразовывать от компонентного

видеовхода для выхода через HDMI,

составляют 480i/576i, 480p/576p,

720p и 1080i. Сигналы 1080р не могут

преобразовываться.

!

  Можно преобразовывать только сигналы

с входным разрешением 480i/576i

от компонентного видеовхода для

композитных терминалов

MONITOR OUT

.

!

  Для обеспечения оптимальных рабочих

характеристик видео, THX рекомендует

отключить (установить на

OFF

)

Преобразование цифрового видео (в

Настройка видеоопций на стр. 56 ).

Данное изделие содержит технологию

защиты авторских прав, защищенную

патентами США и другими правами на

интеллектуальную собственность, принад-

лежащую Rovi Corporation. Инженерный

анализ и разборка запрещены.
