Ru

15

03

Подключение оборудования

Подключение

громкоговорителей

Подключение каждого громкоговорителя к

ресиверу предусматривает подключение

к положительному (+) и отрицательному

(–) терминалам. Убедитесь в том, что они

совпадают с терминалами на самих громко-

говорителях.

 ПРЕДУПРЕЖДЕНИЕ

!

  Данные терминалы громкоговорителей

содержат

ОПАСНОЕ ДЛЯ ЖИЗНИ

напряжение. Во избежание риска

электрошока при подключении или

отсоединении кабелей громкоговорителей,

перед прикосновением к любым

неизолированным частям, отсоедините

кабель питания.

!

  Оголенные концы провода

громкоговорителя должны быть

обязательно скручены и вставлены в

терминал громкоговорителя до конца.

В случае прикосновения оголенного

провода громкоговорителя к задней

панели питание в качестве меры

предосторожности может отключиться.

Подключение зачищенным

проводом

 ПРЕДУПРЕЖДЕНИЕ

Убедитесь, что все громкоговорители

надежно установлены. При этом не только

улучшается качество звучания, но и умень-

шается риск повреждения устройства или

получения травмы в результате падения

громкоговорителей, вызванного внешними

воздействиями, например землетрясением.

1  Скрутите оголенные жилы провода.
2  Освободите терминал и вставьте

оголенный провод.
3  Закрутите терминал.

1

2

3

10 mm

 Примечание

!

  О подключении противоположных концов

кабелей громкоговорителей к самим

громкоговорителям см. документацию к

ним.

!

  Для подключения низкочастотного

громкоговорителя используйте кабель

RCA. Подключение с помощью кабелей

громкоговорителей невозможно.

!

  При наличии двух низкочастотных

громковорителей, второй низкочастотный

громкоговоритель можно подключить к

терминалу

SUBWOOFER 2

. Подключение

двух низкочастотных громкоговорителей

усиливает басовое звучание, позволяя

добиться более мощного воспроизведения

звучания. В таком случае оба

низкочастотных громкоговорителя

выводят одинаковое звучание.

Установка акустической системы

Как минимум необходимы только передние громкоговорители (правый и левый). Учтите,

что боковые громкоговорители объемного звучания всегда нужно подключать в паре,

однако при желании можно подключить только один задний громкоговоритель объемного

звучания (к терминалу левого заднего громкоговорителя объемного звучания).

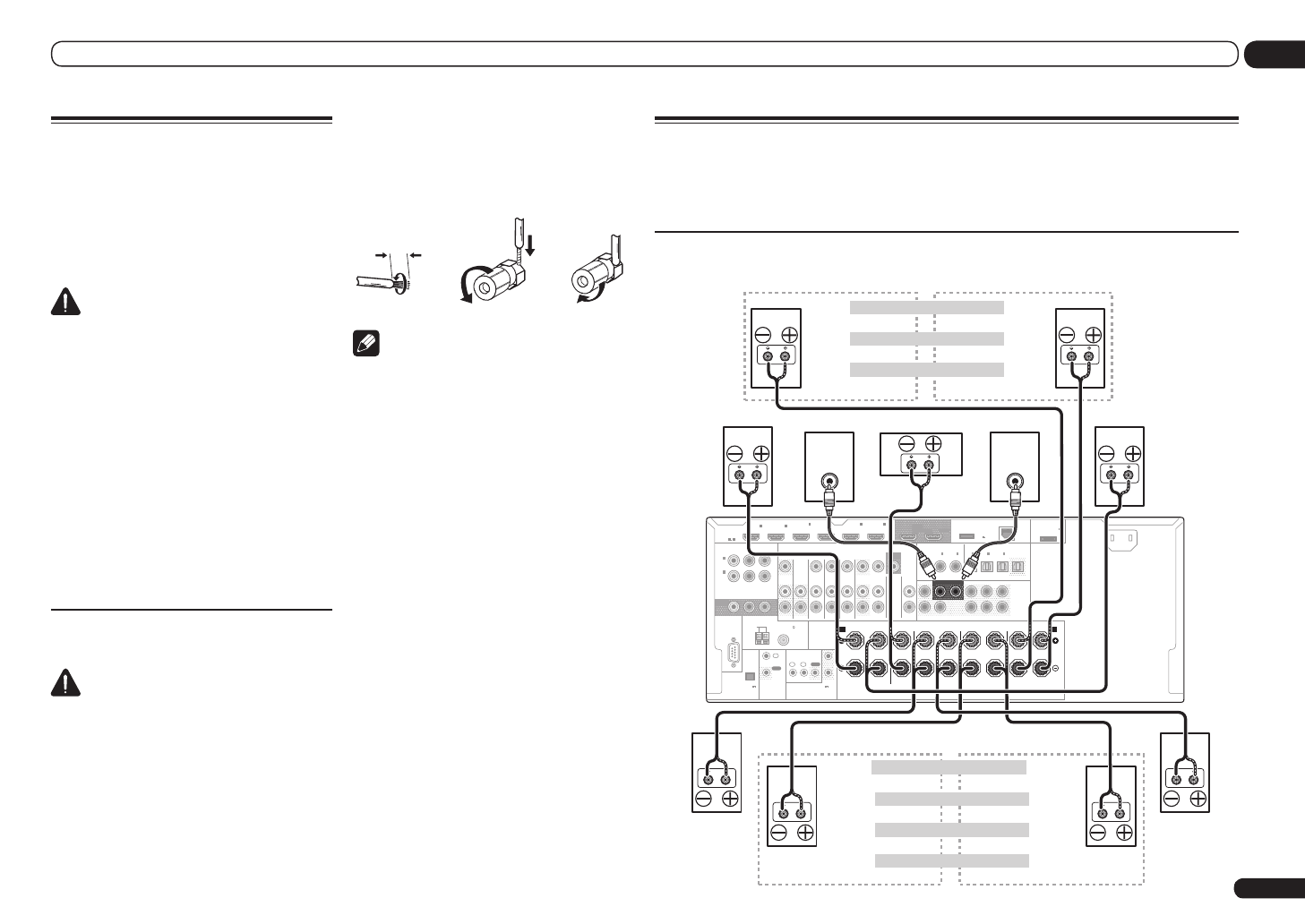

Стандартное подключение объемного звучания

RS-232C

ZONE 2

L

R

IN

IN

IN

IN

DVR/BDR

OUT

OUT

ZONE 3

OUT

TV/SAT

VIDEO

IN

CD

DVD

OUT 1
(CONTROL)

OUT 2

PRE OUT

SUBWOOFER

1

2

COMPONENT  VIDEO

Y

P

B

P

R

ASSIGNABLE

MONITOR

OUT

(DVD)

IN

1

(DVR/

BDR)

IN

2

FRONT

CENTER

SURROUND SURR  BACK FH / FW

(

CD

)

(

DVD

)

COAXIAL

ASSIGNABLE

ASSIGNABLE

IN

1

IN

2

(

DVR/BDR

)

(

TV/SAT

)

OPTICAL

IN

1

IN

2

IN

3

OUT

(

VIDEO

)

(OUTPUT 5 V
   0.1 A MAX)

ADAPTER PORT

EXTENSION

DC OUTPUT

for WIRELESS LAN

(10/100)

LAN

(OUTPUT
5 V
0.6 A MAX)

FRONT

CENTER

SURROUND

SURROUND BACK

R

L

R

L

R

L

R

L

(Single)

(Single)

SPEAKERS

FRONT HEIGHT / FRONT WIDE /

B

A

AC IN

FM UNBAL 75

AM LOOP

ANTENNA

(OUTPUT 5 V
   150 mA MAX)

CONTROL

IR

OUT

IN

OUT

IN

1

IN

2

2

1

12 V TRIGGER

(OUTPUT  12 V
 TOTAL 150 mA MAX)

VIDEO

AUDIO

MONITOR

OUT

HDMI

BD IN

(VIDEO)

IN

1

IN

2

IN

4

IN

5

IN

6

(DVD)

(DVR/BDR)

ASSIGNABLE

1 6

LINE LEVEL

INPUT

LINE LEVEL

INPUT

Терминалы передних верхних громкоговорителей также могут использоваться
для передних боковых громкоговорителей и громкоговорителей В.

Передние верхние громкоговорители

Передний верхний правый

Передний верхний левый

Передние боковые громкоговорители

Передний боковой правый

Передний боковой левый

Громкоговорители B

Громкоговоритель B - правый

Громкоговоритель B - левый

Передний правый

Центральный

Низкочастотный

громкоговоритель 2

Низкочастотный

громкоговоритель 1

Передний левый

Задние терминалы объемного звучания
могут также использоваться для ZONE 2.

Левый

объемного

звучания

5,2-канальная настройка объемного звучания

Не подключены

Не подключены

6,2-канальная настройка объемного звучания

Не подключены

Задний объемного звучания

7,2-канальная настройка объемного звучания

Правый задний объемного звучания

Левый задний объемного звучания

Настройка ZONE 2

ZONE 2 - Правый

ZONE 2 - Левый

Правый

объемного

звучания
