Anschlüsse
02
8
De
Verwenden Sie dazu ein Stereo-Cinchkabel wie
dargestellt.
• Schließen Sie andere Geräte (z. B. ein
iPod
1
-Dock oder einen tragbaren Audio-
Player) auf dieselbe Weise an die
AUX
- und
TUNER
-Eingänge an.
2
Schließen Sie die analogen Ausgänge
Ihres Kassettenrecorders (oder sonstigen
Recorders) an die TAPE-Eingänge (IN) dieses
Verstärkers an. Schließen Sie dann die
Audioeingänge des Kassettenrecorders an
die TAPE-Ausgänge (OUT) dieses Verstärkers
an.
Dadurch können Sie Aufnahmen von den an
diesen Verstärker angeschlossenen Geräten
vornehmen. Verwenden Sie dazu Stereo-
Cinchkabel wie dargestellt.
3
Nur für Plattenspieler:
Schließen Sie die
Audioausgänge Ihres Plattenspielers an die
PHONO-Eingänge dieses Verstärkers an.
• Falls Ihr Plattenspieler über ein geerdetes
Kabel verfügt, schließen Sie dieses an den
Erdungsanschluss dieses Verstärkers an.
• Sollte Ihr Plattenspieler über Line-Level-
Ausgänge (z. B. einen eingebauten
Phonovorverstärker) verfügen, schließen
Sie diese stattdessen an die
AUX
-Eingänge an.

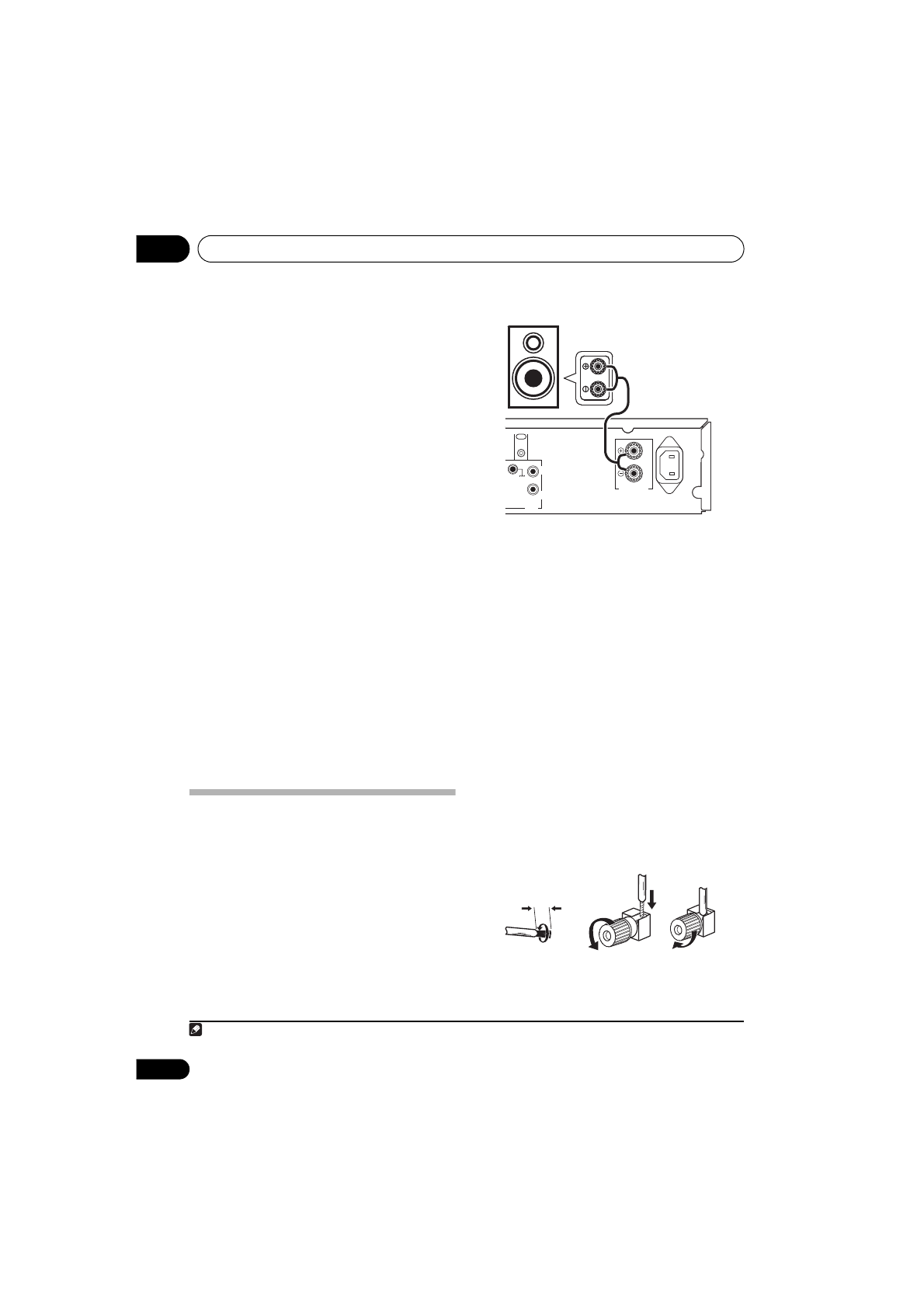

Anschließen der Lautsprecher
Achten Sie darauf, den rechten Lautsprecher
am rechten Anschluss und den linken
Lautsprecher am linken Anschluss
anzuschließen. Die positiven und negativen
(+/–) Anschlüsse des Verstärkers sind
außerdem an den entsprechenden
Anschlüssen der Lautsprecher anzuschließen.
Sie können Lautsprecher mit einer nominellen
Impedanz von 4
Ω
bis 16
Ω
anschließen.
Stecken Sie das Gerätekabel erst dann in die
Netzsteckdose, wenn Sie sämtliche Anschlüsse
vorgenommen haben.
•
Schließen Sie die Lautsprecher wie oben
dargestellt an die Lautsprecheranschlüssen
an.
Es werden die Anschlüsse für den linken
Lautsprecher dargestellt. Schließen Sie den
rechten Lautsprecher auf dieselbe Weise an.
Sie können blanke Adern zum Anschluss
verwenden (siehe unten).
Blanke Drahtanschlüsse
Achten Sie darauf, das Kabel des zu
verwendenden Lautsprechers
ordnungsgemäß vorzubereiten, d.h. ca. 10 mm
der Isolierung von jedem Draht zu entfernen
und die überstehenden Drahtlitzen
zusammenzudrehen (
Abb. A
).
Drehen Sie die Schraube des Anschlusses
etwas heraus, bis genügend Platz vorhanden
ist, um den blanken Draht hineinzustecken
(
Abb. B
). Wenn der Draht eingesteckt ist,
ziehen Sie die Schraube des Anschlusses fest,
bis der Draht fest darin sitzt (
Abb. C
).
Hinweis
1
iPod ist ein in den USA und anderen Ländern eingetragenes Warenzeichen der Apple Inc.
PHONO
L
R
GND
AC IN
SPEAKER
L
SIGNAL
CONTROL
OUT
Linke
r
Lauts
pr
eche
r
10 mm
Abb. A
Abb. B
Abb. C
