5

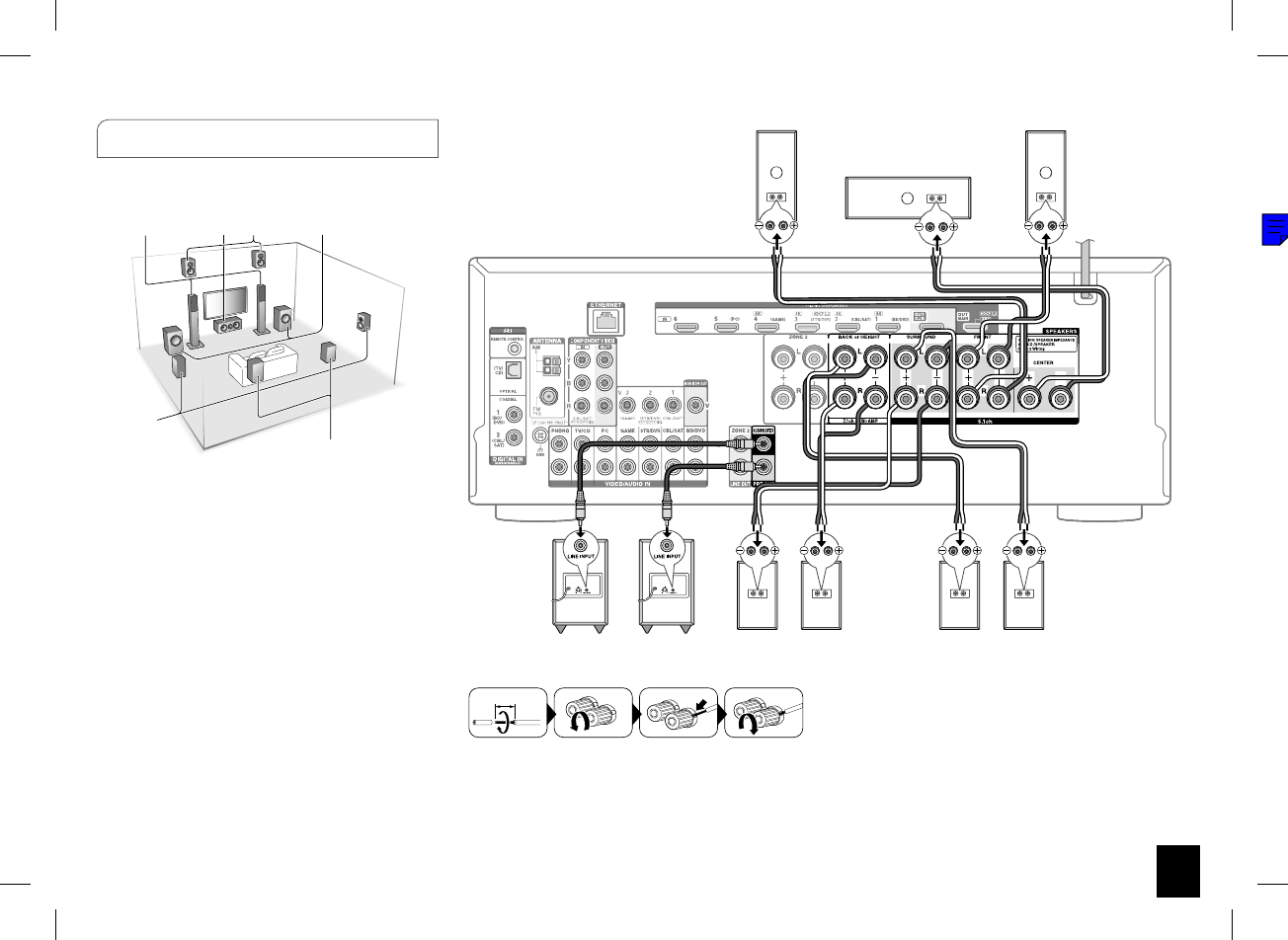

Шаг 1:

Соединение

Важно: Не подключайте сетевой шнур, пока не закончите все
другие соединения.

45

78

12

9F

6

3

1

2

Фронтальные АС

3

Центральная АС

4

5

Боковые АС

6

Сабвуфер

7 8

Задние тыловые АС

9 F

Верхние фронтальные АС

5.

1 каналов:

1

2

3

4

5

6

7.

1 каналов

:

1

2

3

4

5

6

 +

7

8

или

1

2

3

4

5

6

+

9

F

или:

1

2

,

3

 канала

:

1

2

3

,

4

 канала

:

1

2

4

5

Можно подсоединить до двух сабвуферов.
При использовании функции Zone, смотрите раздел 6 «"Using
the ZONE function" из "Step 3: Playing Back".

В идеале фронтальные колонки и АС центрального канала
должны  быть установлены по высоте не слишком далеко
от экрана. Что касается тыловых АС, их рекомендуется
установить немного позади от места прослушивания и чуть
выше, чем уши слушателя, поскольку от них предпочтительно
получить диффузный (рассеянный звук) вместо прямого
излучения. Так как басовые звуки воспроизводятся
сабвуфером менее направленно, можно поместить его в
любом месте. Выберите для сабвуфера наилучшее положение,
при котором все басы можно четко услышать, как при
реальном воспроизведении.

6

Subwoofer with built-

in power amplifier

6

Subwoofer with built-

in power amplifier

5

Surround R

  8F

Surround back/
height R

   79

Surround back/
height L

4

Surround L

3

Center

2

Front R

1

Front L

If there is only one
surround back
speaker, connect
it to the BACK or
HEIGHT L terminal.

1/2"-5/8"(12-15 mm)

Важно: Подсоединяйте АС с импедансом от 6

Ω

 до 16

Ω

.

Использование АС с более низким импедансом может привести к
отказу ресивера. (*)

¼

¼

*Для  европейских, австралийских и азиатских моделей, можно подключать
акустические системы с импедансом в 4

Ω

. Вы должны изменить установки,

если любая из колонок имеет if импеданс от 4

Ω

 до 6

Ω

. Это можно сделать,

следуя указаниям на экране TV. Выберите пункт с помощью кнопок курсора
на пульте и нажмите ENTER, чтобы подтвердить выбор. Для возврата к
предыдущему меню нажмите кнопку RETURN. Нажмите  кнопку RCV а затем
кнопку HOME на пульте. Выберите "Setup" - "2. Speaker Setup" - "Speaker Settings"
- "Speaker Impedance" и измените значение по умолчанию  "6ohms" на "4ohms".

Зачистите примерно по 12 -15 мм изоляции с концов кабеля,
плотно скрутите жилы проводника, и подсоедините к клеммам.
Правильно подключайте - плюсовые (+) клеммы только к плюсовым
(+) клеммам, и минусовые (-) клеммы только к минусовым (-)
клеммам для каждого канала.

2

Подсоединение акустических систем
