7
Русский
FM 75
COAXIAL
CAUTION :
SPEAKER
IMPEDANCE
8
16
+
–
+
–
+
–
+
–
AM LOOP
AM
EXT
DIGIT
AL 2
(STB)
DIGIT
AL 1
(DVD)
DIGIT
AL IN
CENTER
SPEAKER
REAR SPEAKERS
RIGHT
LEFT
FRONT SPEAKERS
RIGHT
LEFT
OUT
(REC)
IN
(PLA
Y)
TAPE
SUBWOOFER
OUT
AUDIO
VCR
TV
DVD
STB
AV
IN/OUT
AV
IN
COAXIAL
DIGITAL OUT
A
B
OPTICAL
DIGITAL OUT
C
Проигрыватель DVD
STANDBY
STANDBY ON
DOLBY
D
I
G
I
T
A
L
STB тюнер
(отдельностоящее устройство)
LEFT
RIGHT
AUDIO
TAPE
IN
(PLAY)
OUT
(REC)
OUT
IN
LEFT
RIGHT
AUDIO
Кассетная дека
DIGITAL 1
(DVD)
DIGITAL 2
(STB)
DIGITAL IN
ANTENNA
Цифровые соединения
Аналоговые
соединения
ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТРАНИЦЕ

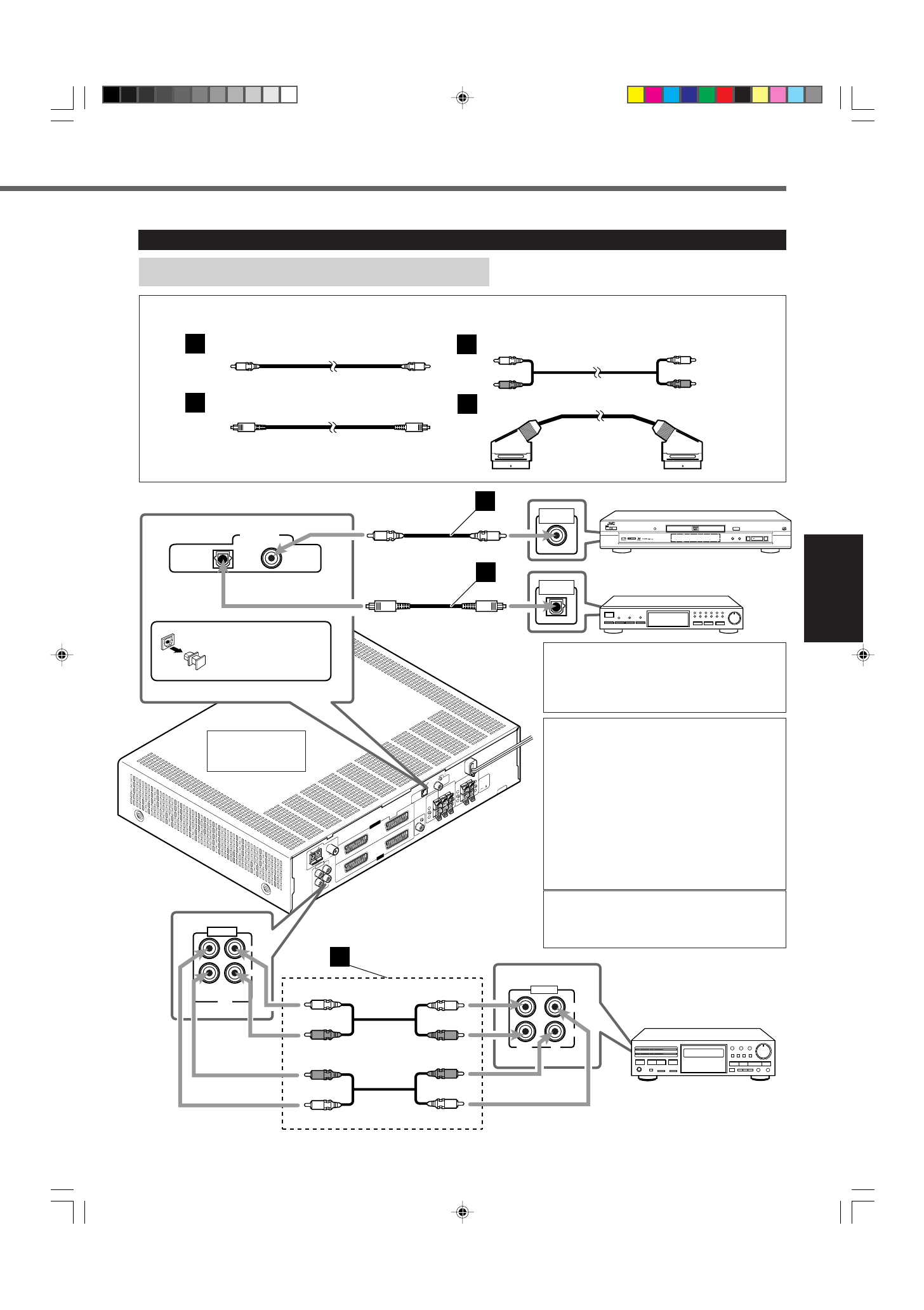

На рисунке показано типовое расположение
входных/выходных разъемов.
При подключении к другим устройствам, см.
инструкции по их эксплуатации, так как названия
разъемов устройств могут быть разными.
• При поставке с завода разъемы DIGITAL IN
были настроены для подключения к ним
следующих устройств:
– DIGITAL 1 (коаксиальный): Для
проигрывателя DVD
– DIGITAL 2 (оптический): Для подключения
STB тюнера
При подключении других компонентов
необходимо соответствующим образом изменить
настройки цифрового входного разъема (DIGITAL
IN). См. раздел “Настройка разъемов Цифрового
Входа (DIGITAL IN)” на стр. 13.
• Выберите соответствующий цифровой
входной режим. Более подробную информацию
см. в разделе “Выбор аналогового или
цифрового входного режима” на стр. 13.
При подключении в цепь между компонентом
источника и данным аппаратом какого-либо
звукоусиливающего устройства (например,
графического эквалайзера), звук, выходящий
из данного аппарата, может быть искажен.
Подключение аудио/видео устройств
Цифровой оптический шнур
(не входит в комплект)
Цифровой коаксиальный шнур
(в комплект входит 1 кабель)
Аудио шнур (не входит в комплект)
Кабель SCART (в комплект входит 1 кабель)
Аудио шнуры и оптические цифровые шнуры не входят в комплект данного аппарата. Для подключения используйте
шнуры, входящие в комплект других устройств, или приобретенные отдельно в магазинах аудио/видео техники.
Перед подключением следует выключить питание всех устройств.
A
B
C
D
RX-E111R/
RX-E112R
Перед подключением
оптического цифрового
шнура снимите с него
защитный колпачок.
EN01-09.RX-E111&112R[RUS]
13.03.02, 11:52
