HARMAN International Industries,
Incorporated 8500 Balboa Boulevard,
Northridge, CA 91329, USA (США)
www.jbl.com
© 2016 HARMAN International Industries, Incorporated. Все права защищены.
JBL является товарным знаком HARMAN International Industries, Incorporated,
зарегистрированным в США и/или других странах. Все права защищены. Функции,
характеристики и внешний вид могут измениться без уведомления.

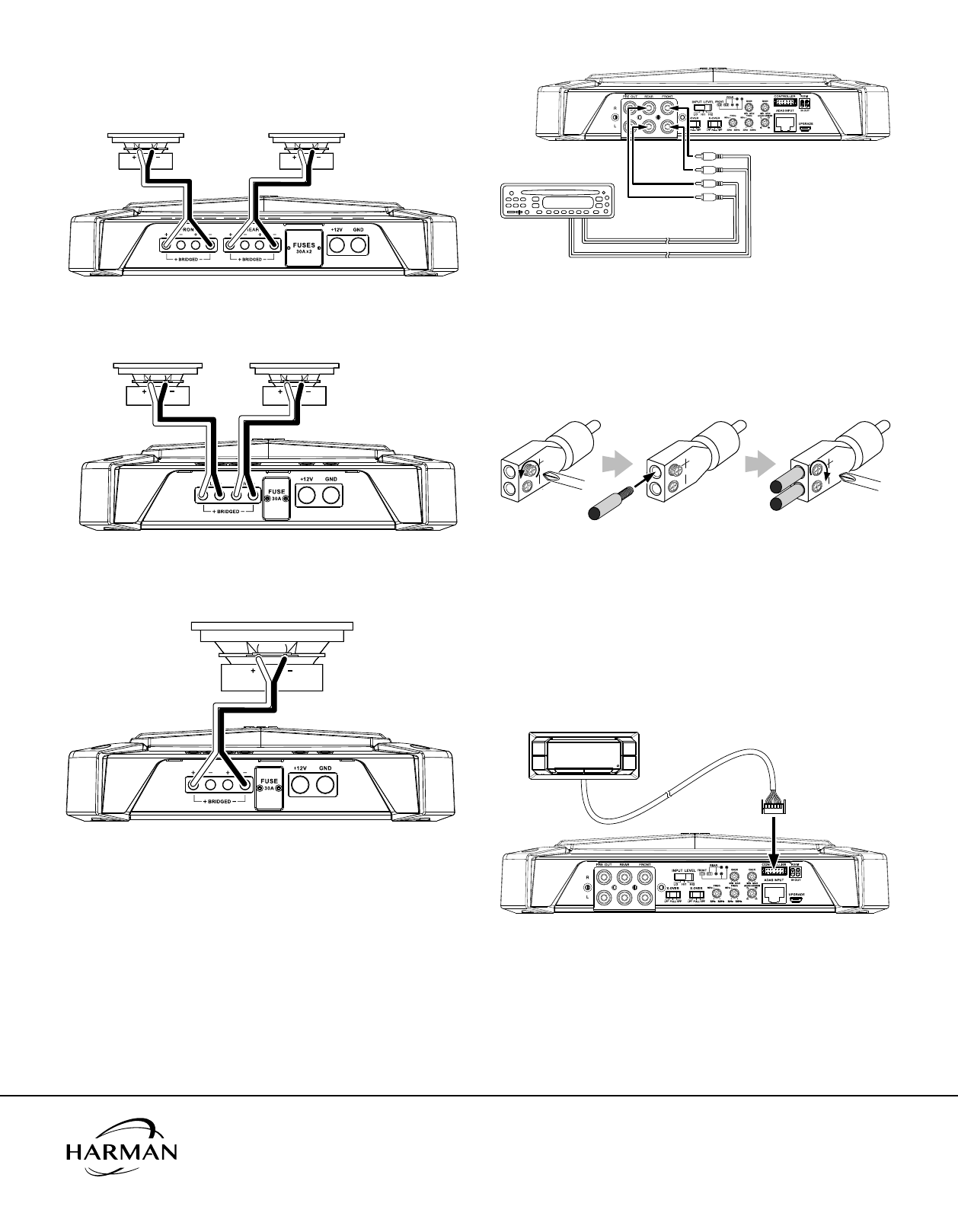

ВХОДНЫЕ СОЕДИНЕНИЯ
Подключите линейные выходы RCA на источнике аудиосигнала к
левому и правому входам усилителя, как показано на рисунке ниже.
ПОДКЛЮЧЕНИЕ ПАНЕЛИ УПРАВЛЕНИЯ
Подключите поставляемую в комплекте панель управления к
разъему Controller усилителя, как показано на рисунке ниже. Панель
управления включает длинный кабель и крепежный фланец, что
позволяет устанавливать ее в удобном для вас месте в салоне
автомобиля.
Полный текст инструкций по установке панели управления см. в
расширенном "Руководстве пользователя усилителя GTR-7535/
GTR-104/GTR-102", загрузить которое можно на сайте jbl.com.
НАСТРОЙКА ЭЛЕМЕНТОВ УПРАВЛЕНИЯ И
ИСПОЛЬЗОВАНИЕ УСИЛИТЕЛЯ
Для просмотра полной информации о настройке элементов
управления усилителя и использовании всех функций усилителя
загрузите расширенное "Руководство пользователя усилителя
GTR-7535/GTR-104/GTR-102" на сайте jbl.com.
Если на источнике аудиосигнала нет выходов RCA, используйте
входящие в комплект адаптеры "Оголенный провод - RCA" для
подключения проводов динамиков источника аудиосигнала к
усилителю, как показано на рисунке ниже.
Завершив подключение выходов динамиков источника
аудиосигнала к адаптерам, вставьте адаптеры во входные разъемы
усилителя. как это показано на рисунках выше.
Мостовая схема на 2 канала GTR-7535/104
• Минимальный импеданс для каждого динамика составляет 4 Ома.
Схема на 2 канала GTR-102
• Минимальный импеданс для каждого динамика составляет 2 Ома.
Мостовая схема на 1 канал GTR-102
• Минимальный импеданс динамика составляет 4 Ома.
Левый
динамик
Правый
динамик
ПРИМЕЧАНИЕ: Дополнительные схемы подключения динамика см.
в расширенном "Руководстве пользователя усилителя
GTR-7535/GTR-104/GTR-102", загрузить которое можно на сайте
jbl.com.
Источник аудиосигнала
Выходы задних каналов RCA
Выходы передних каналов RCA
• Для мостовой схемы используйте Y-образный адаптер для
подсоединения левого и правого выходных каналов источника
аудиосигнала к входным разъемам переднего и заднего левого и
правого каналов, как показано на рисунке ниже.
Левый
динамик
Правый
динамик
Сабвуфер
Ослабьте
винт
Вставьте
провд
Затяните
винт
