RU
УСТАНОВКА
ВНИМАНИЕ: Перед началом установки отсоедините отрицательную
(–) клемму автомобильного аккумулятора. Выберите для установки
такое место, где будет достаточно воздуха для охлаждения
усилителя.
• Не устанавливайте усилитель с наружной стороны автомобиля
или в отсеке двигателя.
ПОДКЛЮЧЕНИЯ ДИНАМИКОВ
Всегда соединяйте клемму (+) для динамиков на усилителе с
клеммой (+) на динамике, и клемму (–) для динамиков на усилителе
с клеммой (–) на динамике.
ВНИМАНИЕ: Убедитесь, что оголенные провода (+) и (–) не
соприкасаются друг с другом и другими клеммами как на усилителе,
так и на динамике. В противном случае может произойти короткое
замыкание, которое может повредить усилитель.
Работа GTR-7535/104 на 4 канала
• Минимальный импеданс для каждого динамика составляет 2 Ома.
ВНИМАНИЕ: Это экспресс-руководство по подключению содержит
информацию об установке и подключении усилителя. Полную
информацию об установке, подключении, настройке и регулировке
усилителя см. в расширенном "Руководстве пользователя
усилителя GTR-7535/GTR-104/GTR-102" на сайте jbl.com.
ВНИМАНИЕ: Перед началом установки отсоедините
отрицательную (–) клемму автомобильного аккумулятора.
Использование силовых разъемов и разъемов для динамиков
РАЗЪЕМЫ ДЛЯ ЗАЗЕМЛЕНИЯ/ПИТАНИЯ
GTR-7535/104/102
• С помощью наждачной бумаги счистите краску с металлической
поверхности в месте соединения для заземления. Используйте
стопорную шайбу звездчатого типа для надежного
подсоединения провода.
• Установите держатель предохранителя для предохранителя на
90 A (GTR-7535), на 60 A (GTR-104) или на 30 A (GTR-102) на
силовом (12 В) проводе на расстоянии не более 46 см (18
дюймов) от положительной (+) клеммы аккумулятора. Пока не
вставляйте предохранитель в патрон. Вместо предохранителя
можно установить размыкатель цепи эквивалентной
номинальной силы тока.

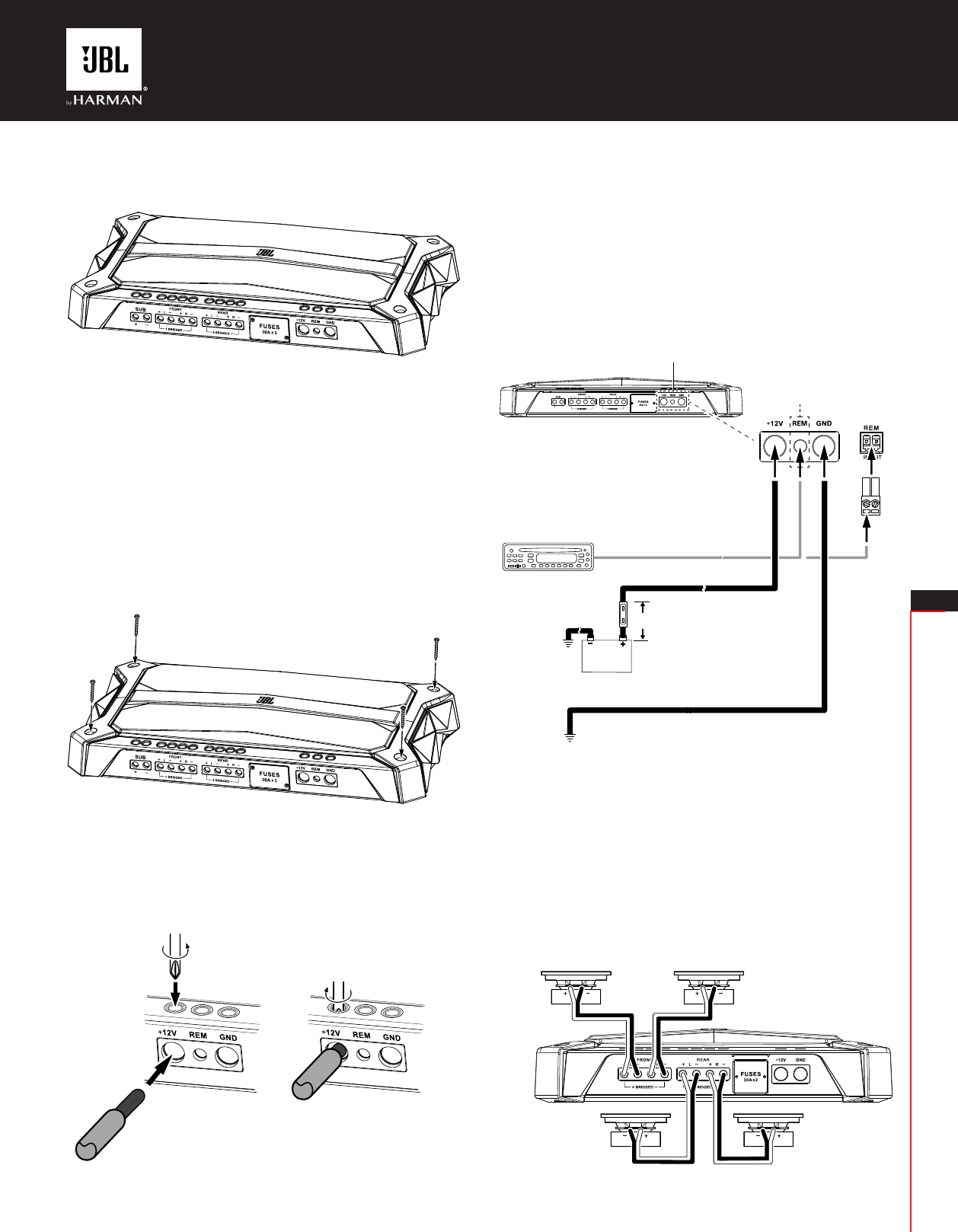

Разъемы питания
GTR-7535
GTR-104/
GTR-102
Головное устройство
аудиосистемы
Заземление на массу
(оголенный металл)
18”
(46 см)
Предохранитель:
GTR-7535 = 90 A
GTR-104 = 60 A
GTR-102 = 30 A
Дистанционное включение (дополнительно)
Провод калибра > №18 AWG (0,82 мм
2
)
Провод калибра > №10 AWG (5,26 мм
2
)
Провод калибра > №10 AWG (5,26 мм
2
)
Передний
левый
динамик
Задний левый
динамик
Задний правый
динамик
Передний правый
динамик
Усилитель JBL GTR-7535/104/102:
экспресс-руководство по подключению
