Руководство по эксплуатации

www.zubr.ru

www.zubr.ru

Коса бензиновая

|

  |

6

7

Соберите разъемную штангу в следующем

порядке:

`

зажмите  пружинный  фиксатор  на  нижней

штанге

4

;

`

вставьте в соединительную втулку

5

 нижнюю

штангу

4

;

`

зафиксируйте штангу и повернув (при необхо-

димости) штангу до защелкивания фиксатора;

`

крепко затяните винт

6

.

Закрепите ремень, зацепив карабин за ушко

9

.

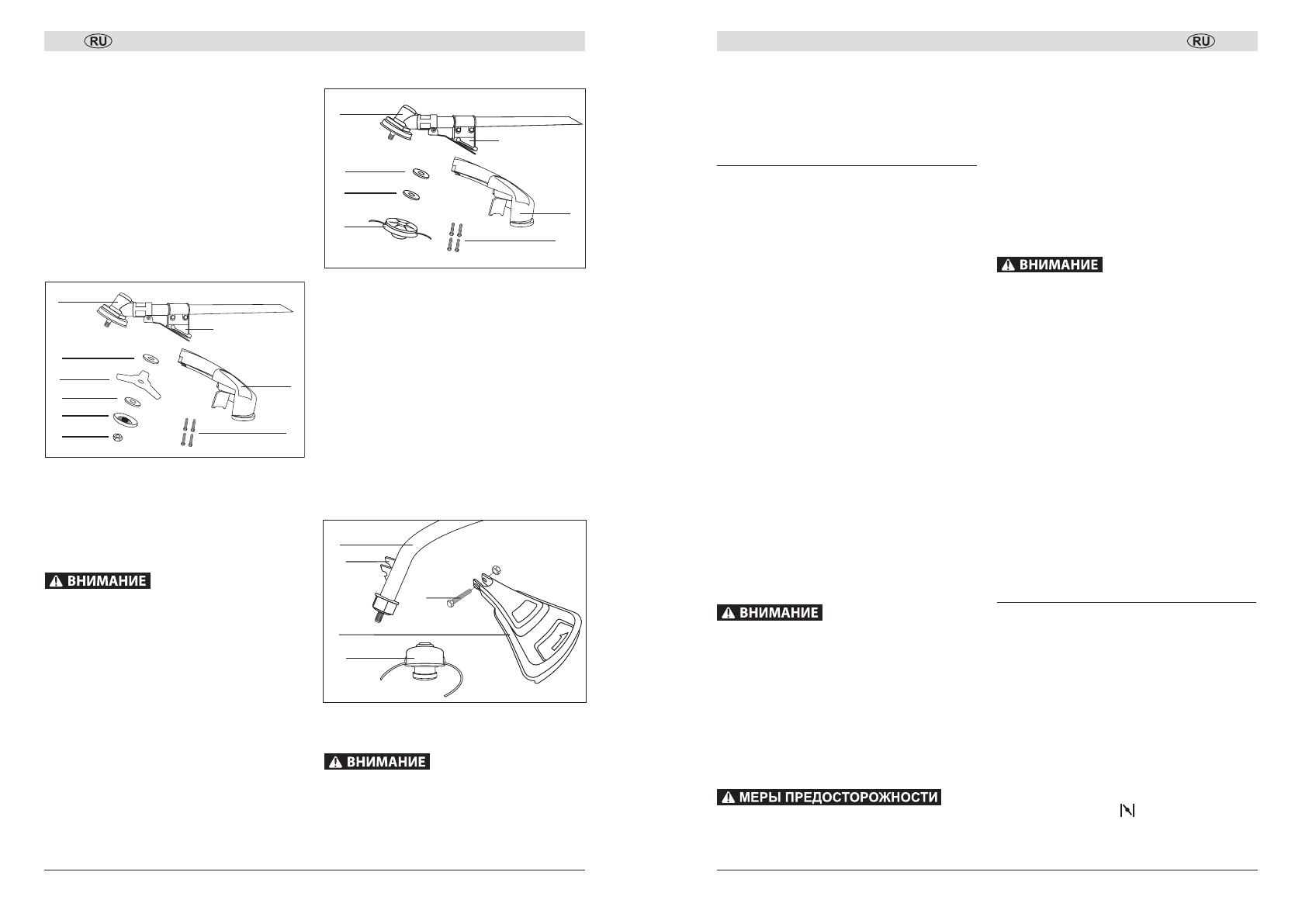

Установка ножа (кроме ТБ-250):

2

25

3

29

21
1
20
22
19

`

снимите (если установлена) катушку в поряд-

ке, обратном установке (см. ниже);

`

установите на крепление

25

 защитный кожух

3

,

сориентировав его в сторону оператора, и за-

крепите четырьмя винтами

29

;

Работа без защитного кожуха ЗАПРЕЩАЕТСЯ.

`

установите на выходной вал верхний фланец

21

,  совместив  полукруглую  выемку  на  флан-

це с ответной на фланце редуктора. Вставьте

в отверстие вала штырь-фиксатор;

`

установите  на  фланец  режущий  нож

1

  в  по-

ложении надписью вверх;

`

установите  нижний  фланец

20

,  защиту  ножа

22

 и гайку

19

;

`

удерживая  фиксатором  вал  от  проворачива-

ния, крепко затяните гайку

19

против часовой

стрелки (левая резьба);

`

удалите фиксирующий ключ.

Снятие ножа (для очистки, замены или хранения)

производите в обратной последовательности.

Установка катушки (кроме ТБ-250):

26

2

25

3

29

21
20

`

снимите  (если  установлен)  нож  в  порядке,

обратном установке (см. выше);

`

установите на крепление 25 кожух 3 и закре-

пите его (см. выше);

`

вставьте в отверстие вала фиксатор;

`

установите  верхний  фланец  21  и  нижний

фланец 20  на выходной вал;

`

накрутите катушку 26 на вал, вращая против

часовой стрелки (левая резьба);

`

удерживая фиксатором вал от проворачива-

ния, плотно затяните катушку.

Для ТБ-250:

`

установите на крепление

25

 кожух

3

 и закре-

пите его (см. выше);

Работа без защитного кожуха ЗАПРЕЩАЕТСЯ.

`

вставьте фиксатор;

`

накрутите катушку

26

 на вал, вращая против

часовой стрелки (левая резьба);

`

удерживая  фиксатором  вал  от  проворачива-

ния, плотно затяните катушку.

Снятие  катушки  (для  заправки  лески  или  заме-

ны) производите в обратной последовательности.

Подготовка к работе

Приготовьте рабочую смесь:

`

приготовьте бензин (неэтилированный, с окта-

новым числом не менее 92. Например, Аи92)

и  масло  (строго  для  двухтактных  моторов,

класса  ТА  по  классификации  API.  Рекомен-

дуем  масло

ЗУБР  ЗМД-2Т-П

  или

ЗМД-2Т-У

)

в соотношении 50 (бензин): 1 (масло). Указан-

ная пропорция достигается смешиванием, на-

пример, 1 л бензина с 20 г масла;

Примечание!

Рекомендуемое  соотношение

50:1 действительно для масел

ЗУБР ЗМД-2Т-П

или

ЗМД-2Т-У

. При использовании других марок

следуйте  рекомендациям  на  упаковке  соответ-

ствующего масла.

Примечание!

Рабочая  смесь  не  подлежит

долгосрочному  хранению.  При  приготовлении

рабочей смеси учитывайте объем предстоящей

работы.  Одной  заправки  хватает  на  непрерыв-

ную работу в течение приблизительно 40 минут.

При работе используйте только свежеприготов-

ленную  смесь,  т.  к.  хранение  смеси  снижает  ее

рабочие  свойства  и  может  привести  к  поломке

инструмента. Данная неисправность условиями

гарантии не поддерживается.

`

влейте приготовленный бензин, затем мас-

ло  в  прилагаемую  емкость  и  тщательно

перемешайте.

Эксплуатация  изделия  без  масла  или  с  со-

держанием масла больше указанного соотно-

шения,  с  применением  долго  хранившегося

бензина или бензина и масла не соответству-

ющих  типов  может  привести  к  выходу  изде-

лия из строя. Данная неисправность услови-

ями гарантии не поддерживается.

Заправьте топливный бак изделия приготовлен-

ной  смесью:  плавно  открутите  крышку  бака

16

и влейте приготовленную смесь в бак.

Пары  бензина  огнеопасны  и  токсичны.  Во

время  заправки  рабочей  смеси  строго  со-

блюдайте правила безопасности:

`

заправку  производите  при  полностью  остыв-

шем двигателе и выключенном зажигании;

`

не курите во время заправки;

`

удалите все источники открытого огня и тепла

из зоны заправки;

`

не производите заправку в помещениях и в ме-

стах с недостаточной вентиляцией;

После  заправки  плотно  заверните  крышку  то-

пливного  бака  и  тщательно  удалите  остатки

пролитой смеси.

Горюче-смазочные материалы (ГСМ) являют-

ся  агрессивными  веществами  для  большин-

ства  видов  пластика.  Не  используйте  пла-

стиковые и иные неподходящие емкости для

хранения, смешивания и переливания ГСМ.

Приготовьтесь к работе:

`

наденьте  подходящую  одежду  –  длинные

брюки и закрытую обувь. Не работайте боси-

ком или в открытой обуви;

`

при  работе  используйте  средства  индиви-

дуальной защиты – очки, наушники;

`

удалите  детей  и  животных  из  зоны  кошения

на расстояние не менее 15 метров;

`

удалите  из  зоны  кошения  все  предметы,  ко-

торые  могут  повредить  режущий  инструмент

изделия  или  быть  захвачены  и  выброшены

из-под движущихся частей инструмента.

Порядок работы

Для запуска холодного двигателя:

`

переместитесь от места заправки на расстоя-

ние не менее 3 м;

`

опустите триммер на землю. Убедитесь в от-

сутствии  в  зоне  вращения  режущего  инстру-

мента посторонних предметов;

`

переведите  выключатель  зажигания

10

  в  по-

ложение «I»;

`

подкачайте топливо в карбюратор, нажав 5–7

раз на кнопку

17

 топливного насоса;

`

переведите рычаг

18

 привода заслонки карбю-

ратора в положение   «Холодный запуск»;

`

потяните  ручку

13

  стартера  до  выбора  зазо-

ра, а затем резко дерните его. Не отпускайте

26

25

29

4

3
