Коса бензиновая

|

  |

4

5

Инструкции

по применению

Устройство

1

  Нож режущий (кроме ТБ-250)

2

  Редуктор (кроме ТБ-250)

3

  Кожух защитный

4

  Штанга нижняя

5

  Блокировка штанги

6

  Винт затяжной

7

  Рукоятка дополнительная

8

  Штанга верхняя

9

  Ушко крепления ремня

10

  Выключатель зажигания

11

  Клавиша блокировки подачи топлива

12

  Клавиша управления подачей топлива

13

  Рукоятка стартера

14

  Свеча зажигания с проводом

15

  Фильтр воздушный

16

  Бак топливный

17

  Кнопка подкачки топливного насоса

18

  Рычаг управления воздушной заслонкой

19

  Гайка затяжная

20

  Фланец нижний

21

  Фланец верхний

22

  Защита диска

23

  Фиксатор клавиши подачи топлива

24

  Винт

25

   Крепление кожуха

26

  Катушка в сборе

27

  Нож для лески

28

  Фиксатор курка

29

  Винт с шайбой, гровером и гайкой

30

  Крышка катушки

31

  Барабан катушки

32

  Леска

33

  Пружина

34

  Корпус катушки

Триммер / Коса представляет собой изделие для

кошения  травы,  состоящее  из  двигателя  вну-

треннего сгорания, механизма привода режуще-

го инструмента и самого режущего инструмента.
Двигатель внутреннего сгорания – одноцилиндро-

вый,  двухтактный,  бензиновый,  карбюраторный,

с объединенной системой питания и смазки.

Коленчатый  вал,  приводимый  во  вращение  воз-

вратно-поступательным  движением  поршня,

передает крутящий момент на гибкий вал, проло-

женный в штанге изделия. Далее, через редуктор,

вращение передается на режущий инструмент.
Между  коленчатым  валом  двигателя  и  привод-

ным  гибким  валом  установлена  центробежная

муфта  сцепления:  на  холостых  оборотах  за-

цепления не происходит, гибкий вал и, соответ-

ственно,  режущий  инструмент  не  вращается.

При  повышении  оборотов  двигателя  колодки

расходятся и входят в зацепление с барабаном

муфты  –  вращение  начинает  передаваться  на

вал привода режущего инструмента.
Система зажигания состоит из маховика с индукци-

онным элементом, блока зажигания, вырабатываю-

щего высоковольтный импульс, и свечи зажигания.
В качестве режущего инструмента на выходном

валу  редуктора  устанавливаются  четырехло-

пастной нож или катушка с леской. Для защиты

оператора  от  срезаемой  травы  предусмотрены

защитные кожухи.

Сборка

Установите (для ТБ-250, КРБ-250) дополнитель-

ную рукоятку

7

 в следующем порядке:

`

установите  на  верхнюю  часть  штанги  D  (Р)-

образную рукоятку;

`

установите  с  обратной  стороны  штанги  кре-

пежный фланец;

`

стяните обе части рукоятки винтами;

`

отрегулируйте положение рукоятки на штанге

для удобства работы и крепко затяните винты

крепления.

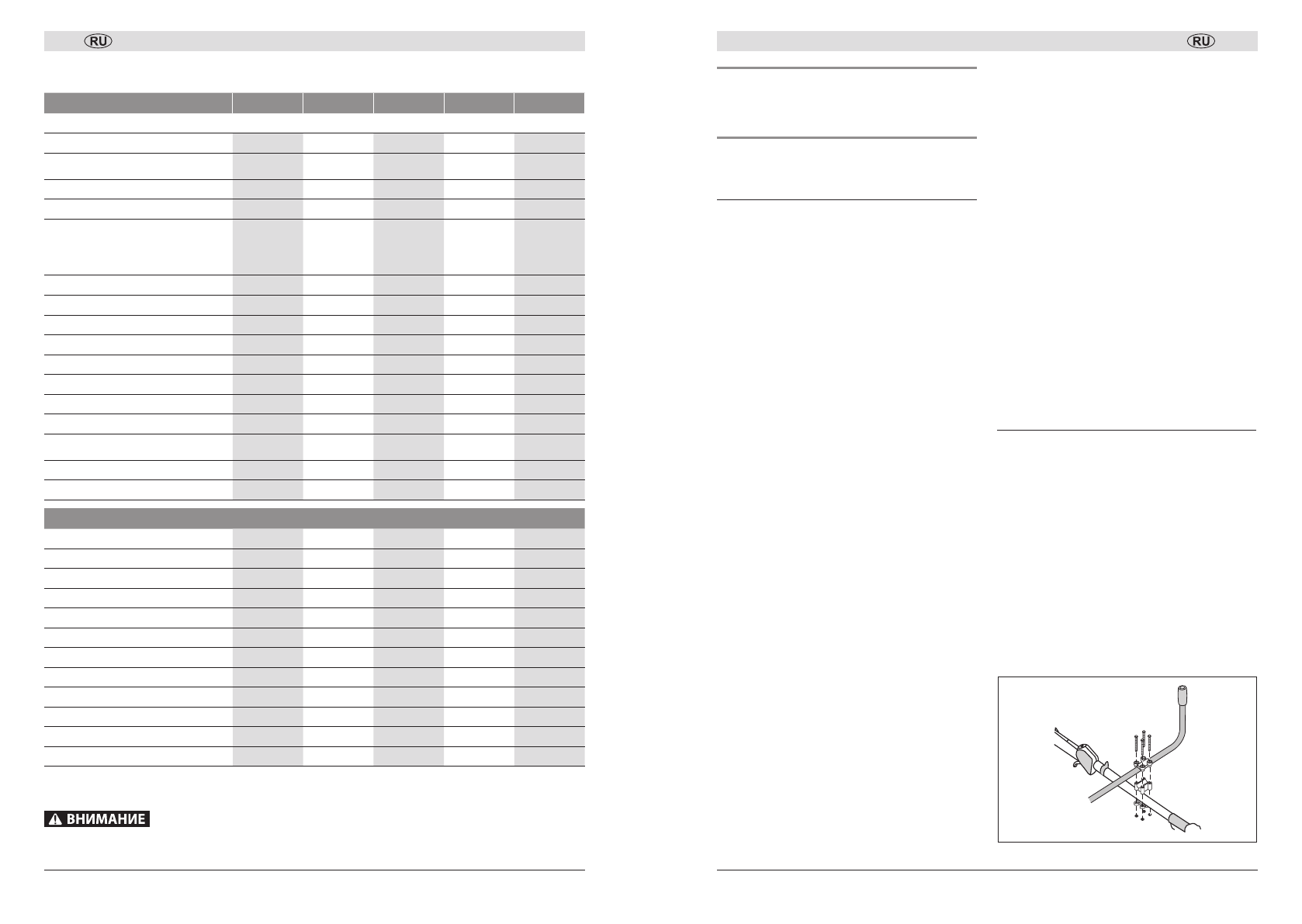

Форма  и  крепление  рукоятки  кос  КРБ-350...490

отличаются и показаны на рисунке.

Убедитесь  в  отсутствии  повреждений  изделия  и  принадлежностей,  которые  могли  возник-

нуть при транспортировании.

*  Указанная номинальная мощность двигателя – это средняя мощность стандартного серийного двигателя (при указанных оборотах), измеренная со-

гласно стандарту SAE J1349/ ISO 1585. Фактическая мощность серийно выпускаемых двигателей может отличаться от этой величины. Фактическая

мощность двигателя, установленного на модели, может зависеть от рабочей скорости, условий окружающей среды и других параметров.

Технические характеристики

Артикул

ТБ-250

КРБ-250

КРБ-350

КРБ-430 КРБ-490

Тип двигателя

одноцилиндровый, двухтактный, воздушного охлаждения

Объем двигателя, см

3

25.4

25.4

32.5

42.7

49.3

Номинальная мощность двигателя,

Вт / л.с.*

600 / 0.82

600/0.82

800 / 1.1

1100 / 1.5

1350 / 1.84

Частота вращения холостого хода, мин

-1

3000

3000

3000

3000

3000

Максимальная частота вращения, мин

-1

8500

8500

9000

10000

10000

Толщина лески, мм

`

установленная

`

рекомендуемая

2

1.3 – 2.5

2

1.3 – 2.5

2

1.3 – 2.5

2

1.3 – 2.5

2

1.3 – 2.5

Ширина кошения ножом, см

–

25.5

25.5

25.5

25.5

Ширина кошения леской, см

44

44

44

44

44

Емкость топливного бака, л

0.8

0.8

1

1.2

1.2

Праймер (подкачка топлива)

есть

есть

есть

есть

есть

Тип рукоятки

D-образная

Р-образная

велосипедная велосипедная велосипедная

Тип штанги

разъемная

разъемная

разъемная

разъемная

разъемная

Уровень звукового давления (k=3), дБ

98.2

98.2

101.4

99.3

100.5

Уровень звуковой мощности (k=3), дБ

112

112

112

113

112.3

Среднеквадратичное виброускорение

(k=1.5), м/с

2

9.1

9.1

8.7

6.45

7.36

Масса изделия / в упаковке, кг

5 / 7

6 / 8

7 / 8

8 / 9

8 / 9

Срок службы, лет

5

5

5

5

5

Комплект поставки

Двигатель со штангой верхней

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

Штанга нижняя

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

Рукоятка дополнительная

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

Режущий нож

–

1 шт.

1 шт.

1 шт.

1 шт.

Катушка с леской

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

Кожух защитный

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

Ключ (свечной, гаечный, имбусовый)

3 шт.

3 шт.

3 шт.

3 шт.

3 шт.

Фиксатор вала

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

Ремень

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

Емкость для приготовления смеси

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

Инструкции по безопасности

1 экз.

1 экз.

1 экз.

1 экз.

1 экз.

Руководство по эксплуатации

1 экз.

1 экз.

1 экз.

1 экз.

1 экз.
