(a) — Отверстие для заправки топливной смесью
(b)  или  «OFF»  —  Положение  дроссельной  заслонки  —

«закрыто»

(c)  или  «Оп»  —  Положение  дроссельной  заслонки  —

«открыто»

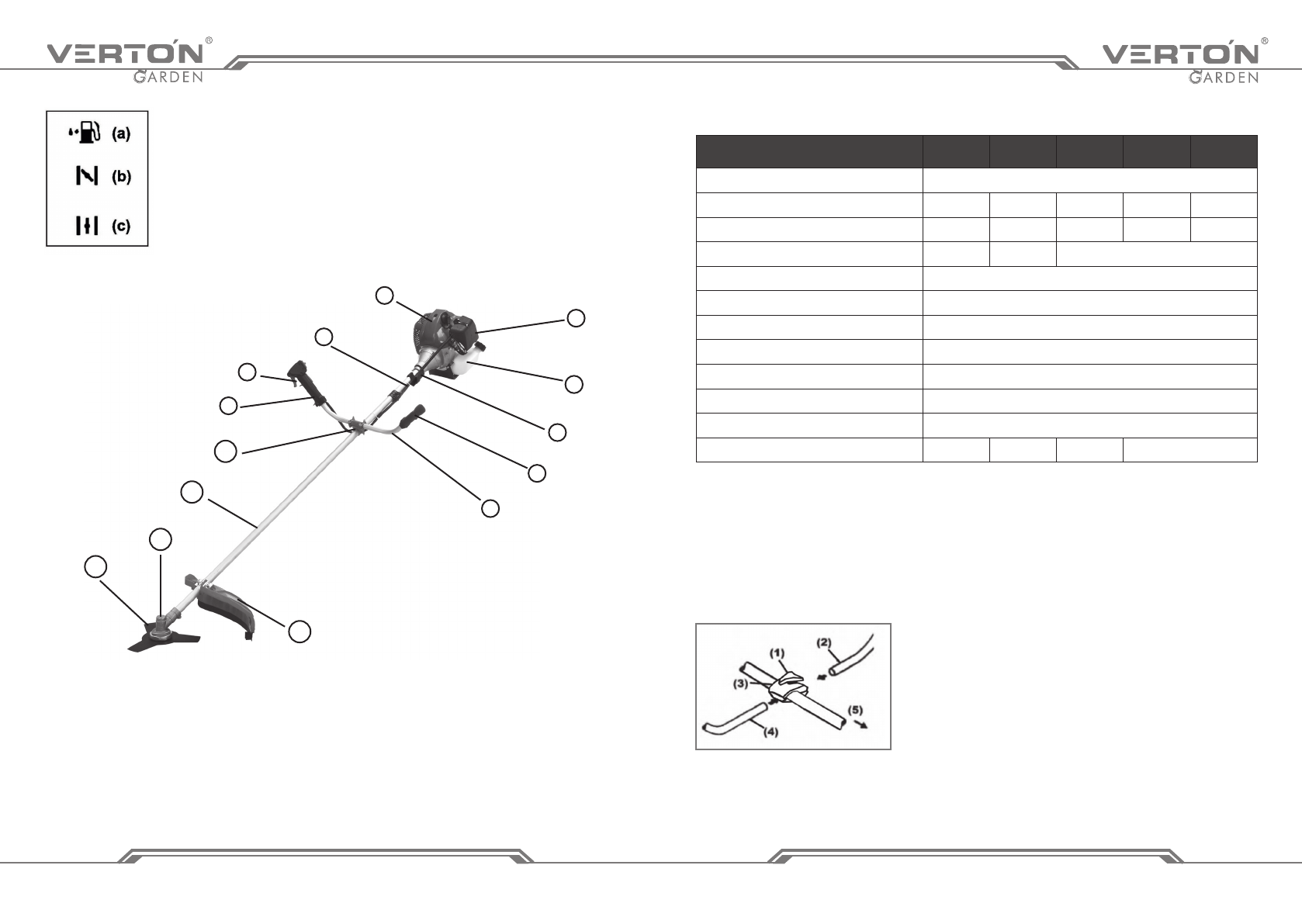

4. ОСНОВНЫЕ ЭЛЕМЕНТЫ БЕНЗОТРИММЕРА

1. Рукоятка
2. Левая ручка управления
3. Держатель ремня
4. Топливный бак
5. Блок воздушного фильтра
6. Глушитель
7. Трос управления

8. Рычаг акселератора
9. Правая ручка управления
10. Соединительный кронштейн
11. Штанга
12. Редуктор
13. Дисковый нож
14. Защитный кожух

5

6

7

8

3

4

10

9

1

2

11

12

13

14

4.1 Технические характеристики

5. СБОРКА БЕНЗОТРИММЕРА
5.1. Установка рукоятки

Рукоятка состоит из двух частей: левой и пра вой ручек управления, которые

прикреплены к штанге с помощью сое динительного кронштейна. Левая ручка

1 — верхняя крышка кронштейна

2 — правая ручка управления

3 — болт

4 — левая ручка управления

5 — сторона двигателя

служит  для  удержания  бензотрим мера  левой
рукой, а правая ручка — для удержания правой
рукой и управлени ем работой бензотриммера.

Установка рукоятки производится в следующей

последовательности
1.Ослабьте болты на верхней крышке кронштейна.
2.  Вставьте  левую  и  правую  ручки  управления  в
соединительный  кронштейн  со гласно  и  затяните
болты.

ХАРАКТЕРИСТИКИ

BR­260 BR­330 BR­430 BR­520 BR­560

Тип двигателя

2­тактный

Объем двигателя, см

3

26

33

43

52

56

Мощность, л.с.

1.2

1.6

1.9

2.5

2.8

Объем топливного бака, л

0.8

1.0

1.2

Ширина обработки, мм

250

Форма ручки

Велосипедная

Тип режущего инструмента

Леска/нож

Тип штанги

Цельная

Макс. диаметр лески, мм

2.4

Уровень шума, дБ

112

Плечевой ремень

Да

Вес, кг

6.3

7.2

7.5

7.6
