IDENTIFICAZIONE DEI COMPONENTI PRINCIPALI

1. IDENTIFICAZIONE DEI COMPONENTI PRINCIPALI

10.1

10.2

10.7

10.3

10.6

10.4

10.5

10.8

10.9

1

“DUPLEX”

2

4

12

13

3a

7

9

10

11a

11b

3b

21

23

22

21

22

1

3

“MONO”

23

6

5

8

14

25

26
31

24

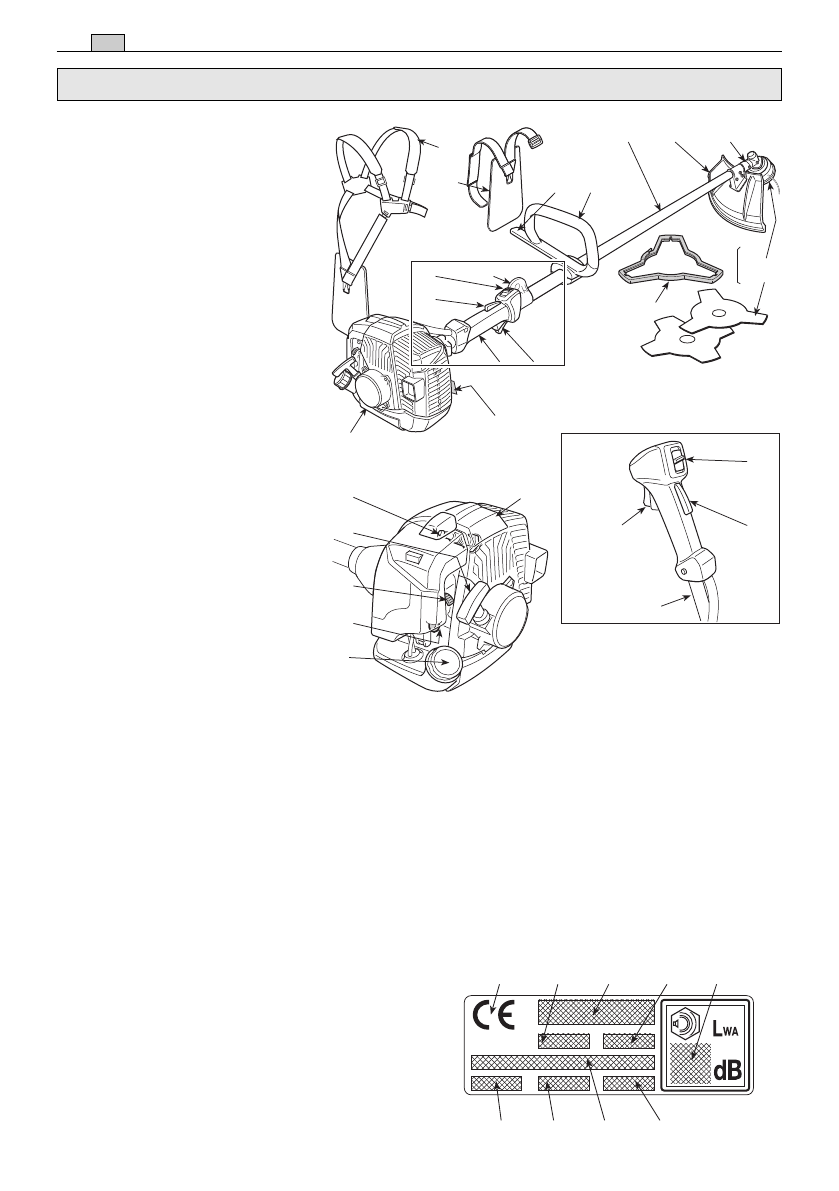

COMPONENTI PRINCIPALI

1. Unità motrice

2. Tubo di trasmissione

3. Dispositivo di taglio

a. Lama a 3 o 4 punte

b. Testina porta filo

4. Protezione del dispositivo

di taglio

5. Impugnatura anteriore

6. Barriera

7. Manubrio

8. Impugnatura posteriore

9. Punto di attacco

(dell’imbracatura)

10. Etichetta matricola

11. Imbracatura

a. a cinghia singola

b. a cinghia doppia

12. Rinvio ad angolo

13. Protezione lama (per il trasporto)

14. Candela

COMANDI E RIFORNIMENTI

21. Interruttore di arresto motore

22. Comando acceleratore

23. Bloccaggio acceleratore

24. Manopola avviamento

25. Comando arricchitore (Starter)

26. Comando dispositivo

di adescamento (Primer)

31. Tappo serbatoio miscela

ETICHETTA MATRICOLA

10.1) Marchio di conformità secondo

la direttiva 2006/42/CE

10.2) Nome ed indirizzo del costruttore

10.3) Livello di potenza acustica LWA

secondo la direttiva 2000/14/CE

10.4) Modello di riferimento del costruttore

10.5) Modello di macchina

10.6) Numero di matricola

10.7) Anno di costruzione

10.8) Codice articolo

10.9) Numero emissioni
