7

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ПОДГОТОВКА К РАБОТЕ

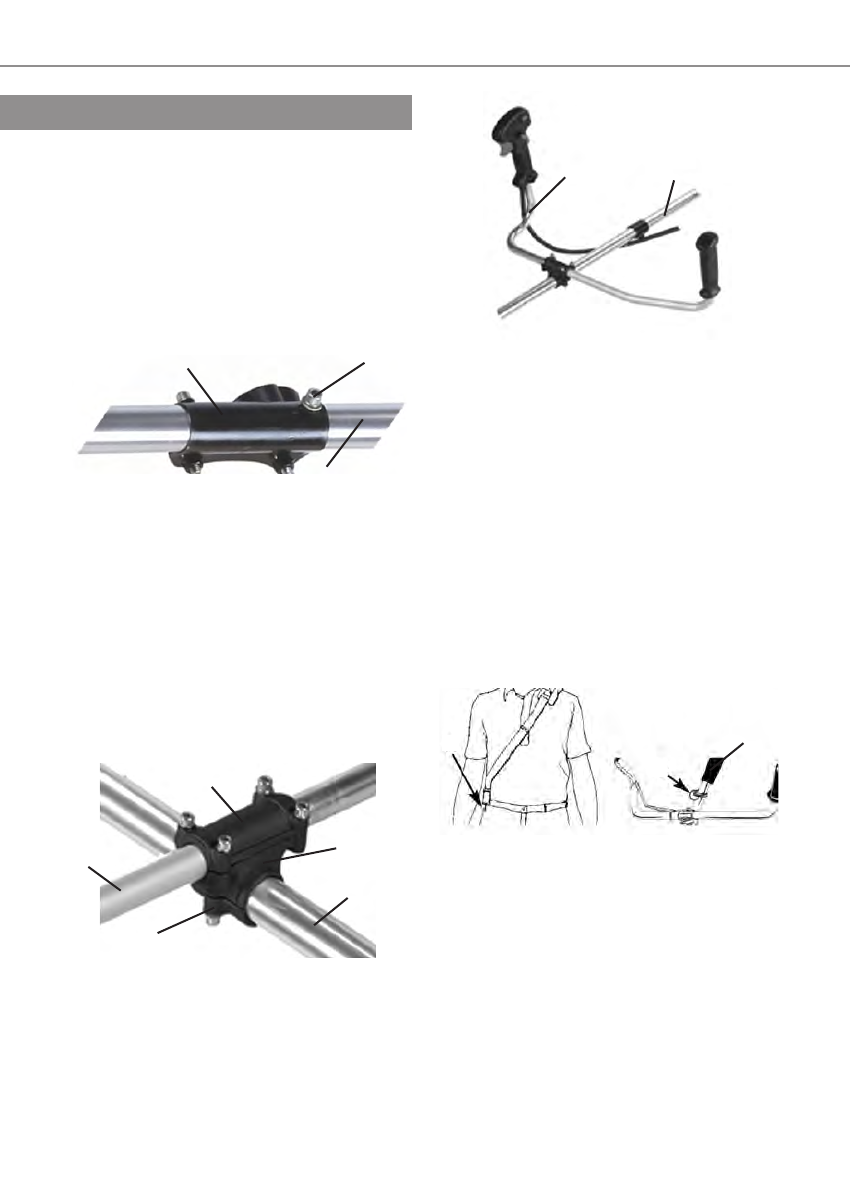

СБОРКА ШТАНГИ

1.  Установите  инструмент  на  твердую
ровную поверхность.
2. Против часовой стрелки ослабьте винт (а).
3. Вставьте штангу (б) в соединительную
муфту (в) до тех пор, пока стопорный ва

-

лик не попадет в отверстие.

4. Затяните винт (а).

УСТАНОВКА РУКОЯТКИ

1.  Установите  инструмент  на  твердую  ров

-

ную поверхность.
2. Расположите верхнюю (а) и среднюю (б)
части  крепления  соответственно  сверху  и
снизу рукоятки (3).
3.  Установите  четыре  винта  в  отверстия
верхней (а) части крепления.


4. Расположите верхнее (а) и нижнее (в) кре-
пления, а также рукоятку (3) на штанге (2).
5. Удерживая гайки в посадочных отверсти

-

ях нижней (в) части крепления, прикрепите
велосипедную рукоятку к штанге (2). Для ре

-

гулировки  положения  рукоятки  не  следует
сильно затягивать винты крепления.

6.  Удерживая  триммер  в  рабочем  поло

-

жении,  установите  рукоятку  (3)  в  поло

-

жение,  обеспечивающее  максимальное
удобство при работе.
7. Затяните винты крепления велосипед

-

ной рукоятки (3).

УСТАНОВКА ПЛЕЧЕВОГО РЕМНЯ

1.  Пропустите  конец  ремня,  на  котором
отсутствует  пряжка  через  центральную
прорезь пряжки (а).
2.  Вставьте  ремень  во  вторую  прорезь
пряжки.


3.  Зацепите  фиксатор  за  кольцо  (б)  кре

-

пление ремня (13), расположенного
на штанге (2) триммера.
4. Отрегулируйте длину ремня.

б

б

а

3

3

в

2

2

2

а

в

а

б
