ТРИММЕР БЕНЗИНОВЫЙ

8

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

Сборка

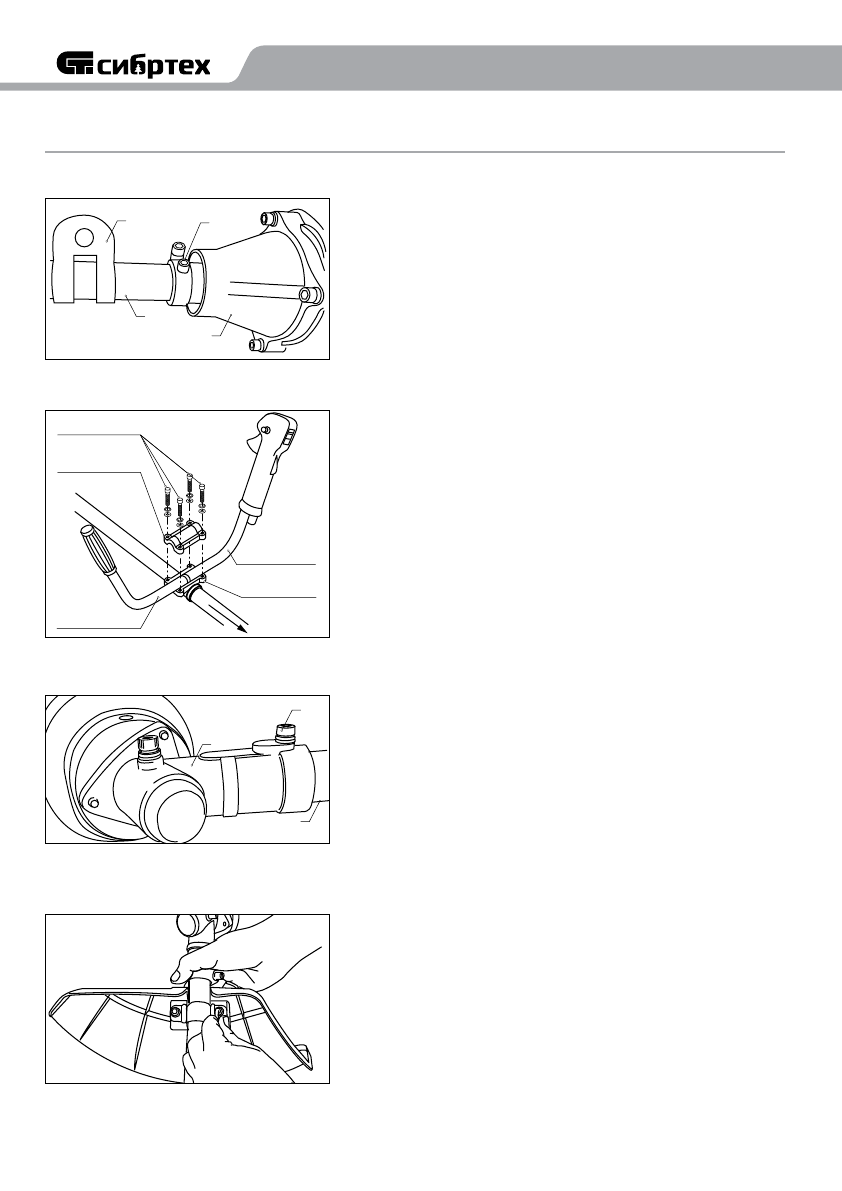

1.   Наденьте проушину плечевого ремня 1 (рис. 2)

на штангу 2 (рис. 2).

2.   Вставьте штангу 2 (рис. 2) в корпус сцепления

3 (рис. 2), совместив отверстие на штанге

с направляющим винтом 4 (рис. 2) на корпусе

сцепления. Затяните винты корпуса сцепления.

3.

Снимите нижнюю часть крепления рукояток,

выкрутив винты. Зафиксируйте крепление

рукояток на штанге, как показано на рис. 3.

4.

Снимите верхнюю часть крепления рукояток,

выкрутив 4 винта (рис. 3). Установите рабочие

рукоятки (рис. 3). Правая рукоятка снабжена

органами управления двигателем, курок

правой рукоятки должен быть направлен

в противоположную сторону от двигателя.

5.

Присоедините редуктор 1 (рис. 4) к штанге 2

(рис. 4), совместив винт 3 (рис. 4) с отверстием

штанги, затяните хомут редуктора с помощью винта.

Убедитесь, что приводной вал внутри штанги.

6.   Наденьте кронштейн защитного кожуха на штангу.

Установите защитный кожух и зафиксируйте его

двумя винтами (рис. 5).

7.   Для моделей КС 1800Р, КС 2500Р, КС 3000Р, имеющих

разборную штангу, соедините вал верхней части

штанги 1 (рис. 6) и нижней части штанги 2 (рис. 6)

с помощью муфты 3 (рис. 6) из комплекта.

8.   Соедините верхнюю 1 (рис. 7) и нижнюю 2 (рис. 7)

часть штанги, повернув ее так, чтобы пружинная

кнопка нижней части 3 (рис. 7) вошла в отверстие

муфты верхней части штанги. При необходимости

поверните вал катушки так, чтобы приводной

вал, находящийся в нижней части штанги, вошел

в зацепление с ответной частью в верхней части.

Зафиксируйте соединение стяжным винтом

коннектора штанги 4 (рис. 7).

9.   Установите штангу в сборе на двигатель, используя

четыре винта (рис. 8). При этом выходной вал

редуктора и бензобак должны располагаться

с одной стороны.

10.

Отрегулируйте удобное положение рабочих

рукояток и проушины для плечевого ремня

и затяните резьбовые соединения.

1

3

2

рис. 4

рис. 5

1

4

2

3

рис. 2

Верхняя часть

крепления

Левая рукоятка

Правая рукоятка

Двигатель

Средняя часть

крепления

Болты

крепления

рис. 3
