14

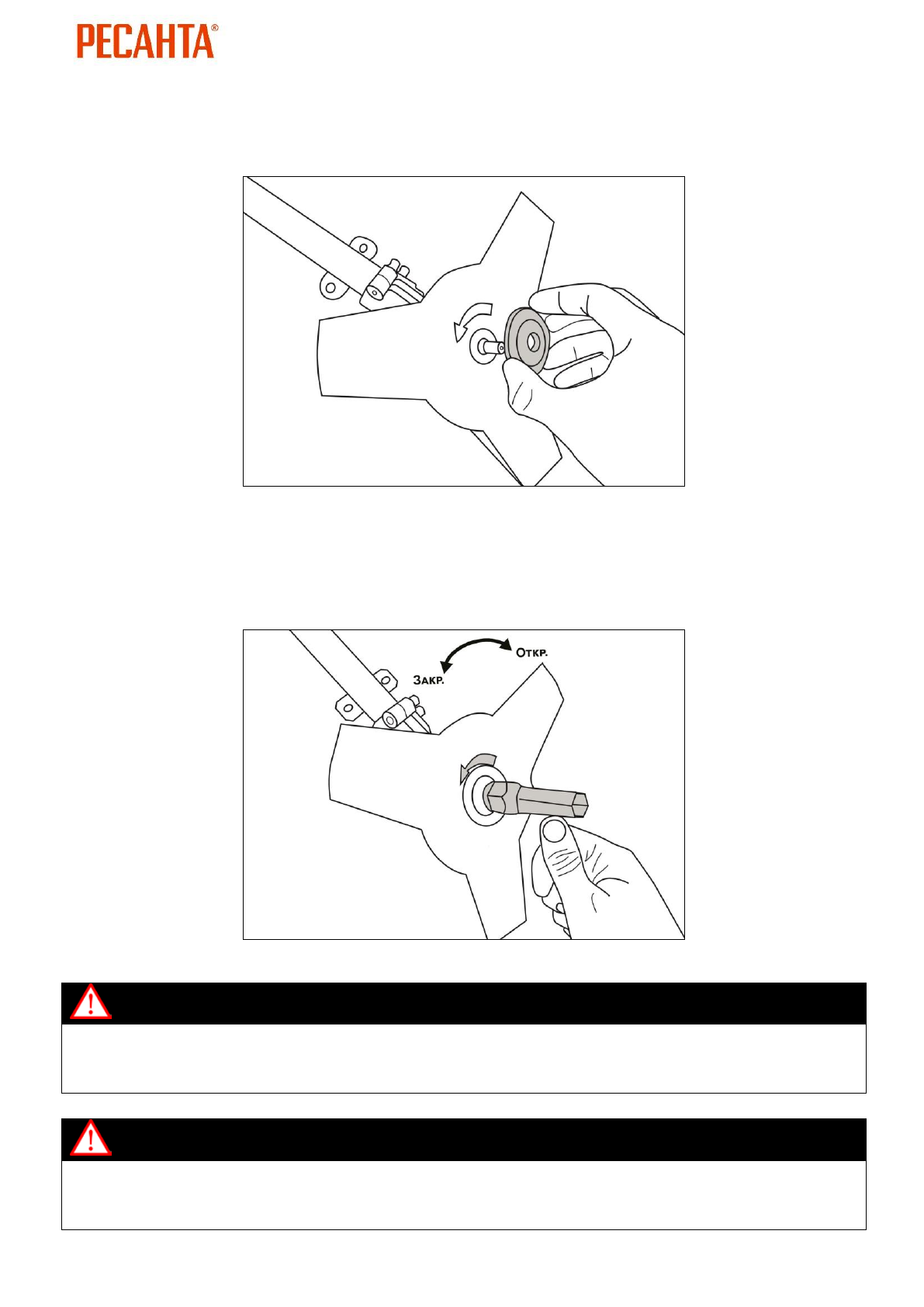

Для крепления режущего диска снимите чашку и прижимную шайбу с вала,
оставив ступицу. Установите режущий диск на ступицу. Убедитесь, что
режущий нож правильно отцентрирован и лежит на проточке ступицы.
Установите на вал прижимную шайбу и затем чашку крепления.
Рис. 10 Установка режущего диска.
Установите (наживите) гайку на вал. Проверьте правильность установки
ножа. Удерживая стопорный стержень одной рукой, надежно затяните гайку
трубчатым ключом из набора инструментов, поворачивая ее против часовой
стрелки (со стороны выходного вала редуктора).
Рис. 11 Фиксация режущего диска.
Внимание!
При неправильной центровке режущего ножа в процессе работы возникает сильная
вибрация, в результате чего возможна поломка триммера или режущий нож может
отлететь в сторону, причинив травмы пользователю или посторонним лицам.
Внимание!
Во избежание поломки изделия и получения травм пользователем запрещается запускать
двигатель с вставленным стопорным стержнем в отверстие в чашке редуктора или в
ступице вала.
