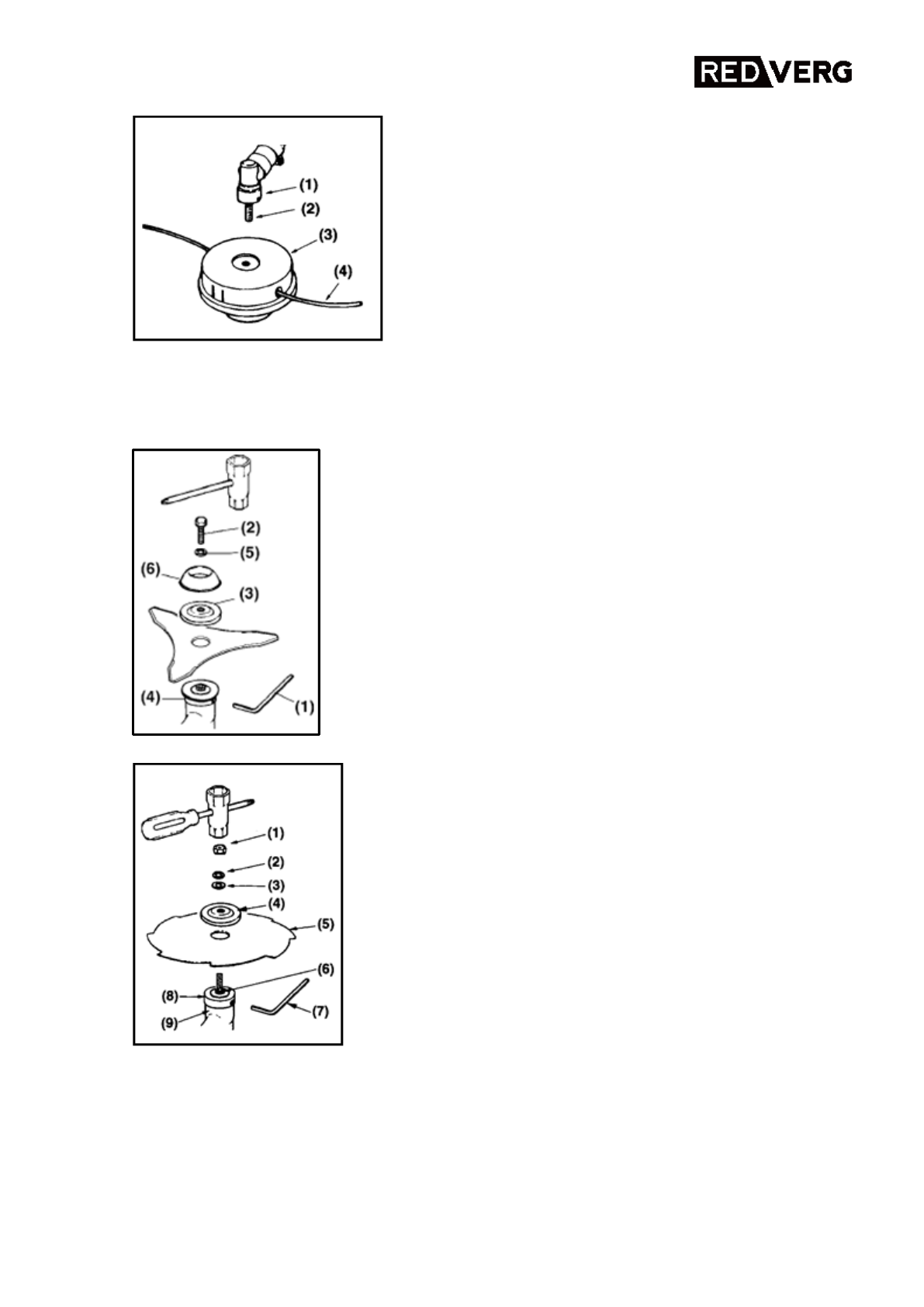

6.6. УСТАНОВКА ДИСКА.
ВНИМАНИЕ!
В зависимости от модификации триммера могут использоваться
разная конструкция крепления диска.
ВАРИАНТ 1:
ВАРИАНТ 2:
1. Установите на выходной вал редуктора (2)
внутренний фланец (1) и поверните так, чтобы
ключом через отверстие в корпусе редуктора
застопорить его.
2. Закрутите катушку с леской (3) против
часовой стрелки до упора.
1. Установите внутренний фланец (4) на выходной
вал , и поверните так, чтобы ключом (1) через
отверстие в корпусе редуктора застопорить его.
2. Отсоедините болт диска (2) (с левой резьбой),
прижимной фланец (3) и наружный фланец (6) от
вала.
3. Поместите диск на посадочное место
внутреннего фланца(4).
4. Установите на место прижимной фланец(3) и
наружный фланец (6).
5. Закрепите Диск с помощью болта(2) , пружинной
шайбы (5) и специальным ключом.
1. Установите внутренний фланец (8) на выходной
вал (6), и поверните так, чтобы ключом (7) через
отверстие в корпусе редуктора (9) застопорить его.
2. Установите нож (5) на посадочное место во
внутреннем фланце (8).
3. Установите на выходной вал (6) прижимной
фланец (4) и наружный фланец (10).
4. Закрутите гайку (1) через шайбу (3) и гравер (2),
если такие присутствуют с помощью ключа (11).
Резьбовое соединение имеет левую резьбу, поэтому
закручивание произведите в направлении против
часовой стрелки.
