6.3. Установка защитного кожуха.

6.4. Установка ремня.

6.5. Установка диска.

6.6. Установка катушки с леской.


Бензотриммер укомплектован катушкой  с усовершенствованной конструкцией,
позволяющей максимально быстро и просто производить заправку лески. Порядок
заправки лески в катушку описан на рисунке ниже.

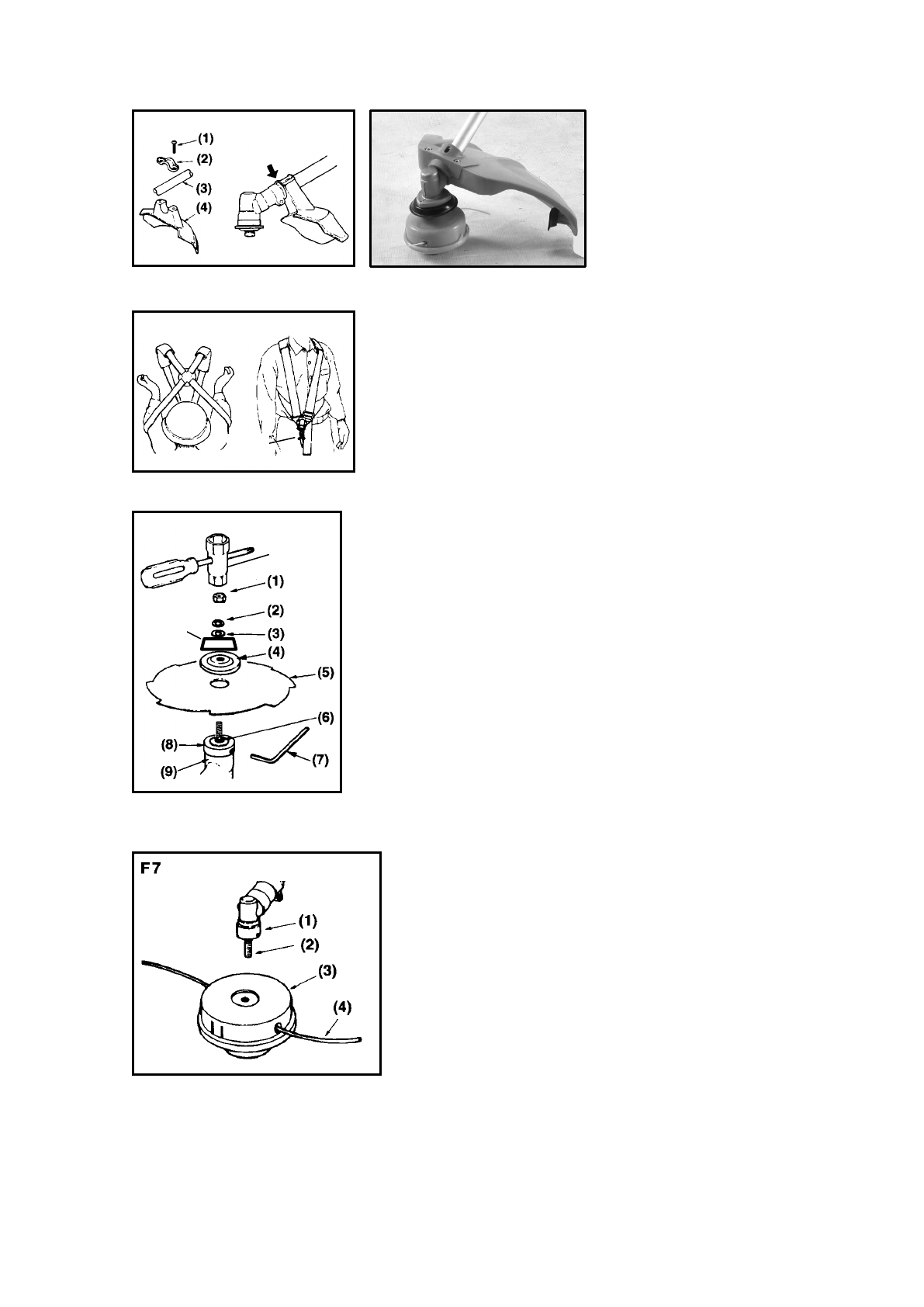

Установите защитный щиток (4) на
штангу (3) выше корпуса редуктора
и закрепите его с помощью скобы
(2) и винтов (1).

Ремень крепится к штанге с помощью карабина (1).
Согласно рисунка, наденьте ремень на плечи и пристегните
карабин за отверстие в  держателе, который размещѐн на штанге.
Отрегулируйте длину ремня таким образом, чтобы при работе
режущий элемент бензотриммера двигался параллельно
поверхности земли. Пристегните карабин к держателю на штанге
так, чтобы добиться идеального баланса между передней и
задней частью бензотриммера.

(1)

1. Установите внутренний фланец (8) на выходной вал (6), и
поверните так, чтобы ключом (7) через отверстие в корпусе
редуктора (9) застопорить его.
2. Установите нож (5) на посадочное место во внутреннем фланце
(8).
3. Установите на выходной вал (6) прижимной фланец (4) и
наружный фланец (10).
4. Закрутите гайку (1) через шайбу (3) и гравер (2), если такие
присутствуют с помощью ключа (11).
Резьбовое соединение имеет левую резьбу, поэтому закручивание
произведите в направлении против часовой стрелки.

(10)

(11)

1. Установите на выходной вал редуктора (2) внутренний
фланец (1) и поверните так, чтобы ключом через отверстие в
корпусе редуктора застопорить его.
2. Закрутите катушку с леской (3) против часовой стрелки до
упора.
