6.
РУКОВОДСТВО ПО СБОРКЕ И НАСТРОЙКЕ ИНСТРУМЕНТА.
Внимание!
Необходимо проводить сборку инструмента в соответствии указаниям данного руководства,
во избежание травм операторов.
6.1.

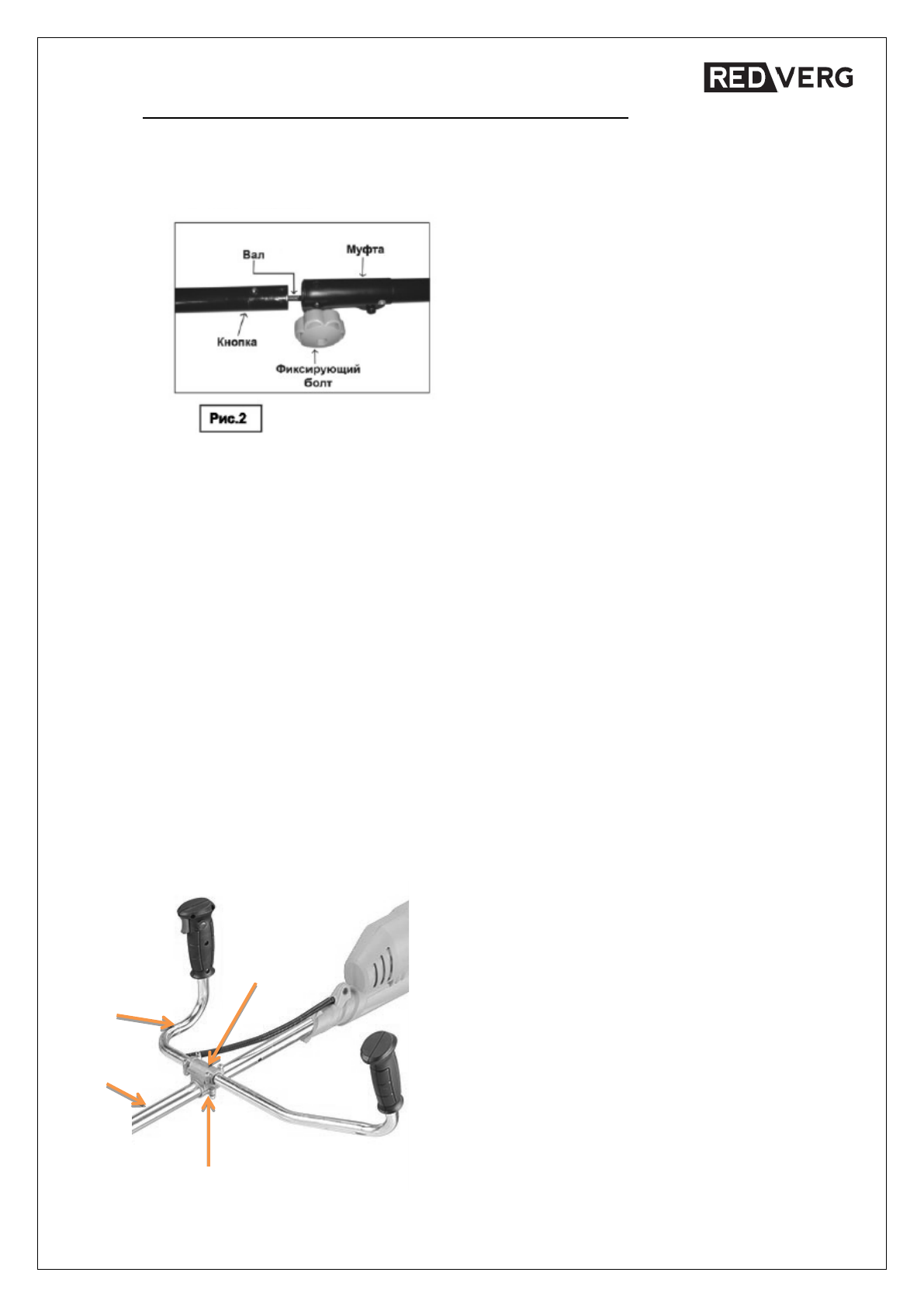

Сборка штанги (Рис. 1,2).
Штанга триммера состоит из верхней части, на которой располагается непосредственно двигатель, и
нижней части, где расположены режущая головка с леской и защитный кожух.
Присоединяемая нижняя часть штанги крепится к верхней части с помощью крепежной муфты.
Для сборки штанги последовательно выполните следующие действия:
1.
Ослабьте фиксирующий болт, повернув его против часовой стрелки
2.
Снимите концевой наконечник с присоединяемого вала
3.
Совместите кнопку присоединяемой части с направляющим пазом верхнего вала
4.
Введите присоединяемый вал в верхний вал до тех пор, пока эти две части не соединятся
окончательно со щелчком.
ВНИМАНИЕ!
Если кнопка не полностью заходит в фиксирующее
отверстие, валы не заблокированы. Требуется слегка повернуть присоединяемый вал, поворачивая
шпульку или фрезу до тех пор, пока кнопка не будет зафиксирована на своем месте.
5.
Плотно подтяните фиксирующий болт, повернув его по часовой стрелке.
ВНИМАНИЕ!
Во время работы с электротриммером периодически проверяйте фиксацию болта и
(при необходимости) подтягивайте его.
Снятие присоединяемой части с верхнего вала.
Когда изделие убирается на хранение или для работы может потребоваться использование другой
насадки, предусмотрено отсоединение присоединяемой части верхнего вала.
Для снятия присоединяемой части с верхнего вала выполните следующие действия:
1.
Отпустите клавишу выключателя и дождитесь полной остановки двигателя.
2.
Отключите триммер от источника электропитания.
3.
Ослабьте фиксирующий болт, повернув его против часовой стрелки.
4.
При снятии присоединяемой части нажмите на кнопку фиксации.
6.2.
Монтаж рукоятки управления. Рис.3
1
3
4
2
Рис. 3
1
. Рукоятка управления.
2. Штанга.
3. Нижний кронштейн крепления рукоятки.
4. Верхний кронштейн крепления рукоятки.
