7

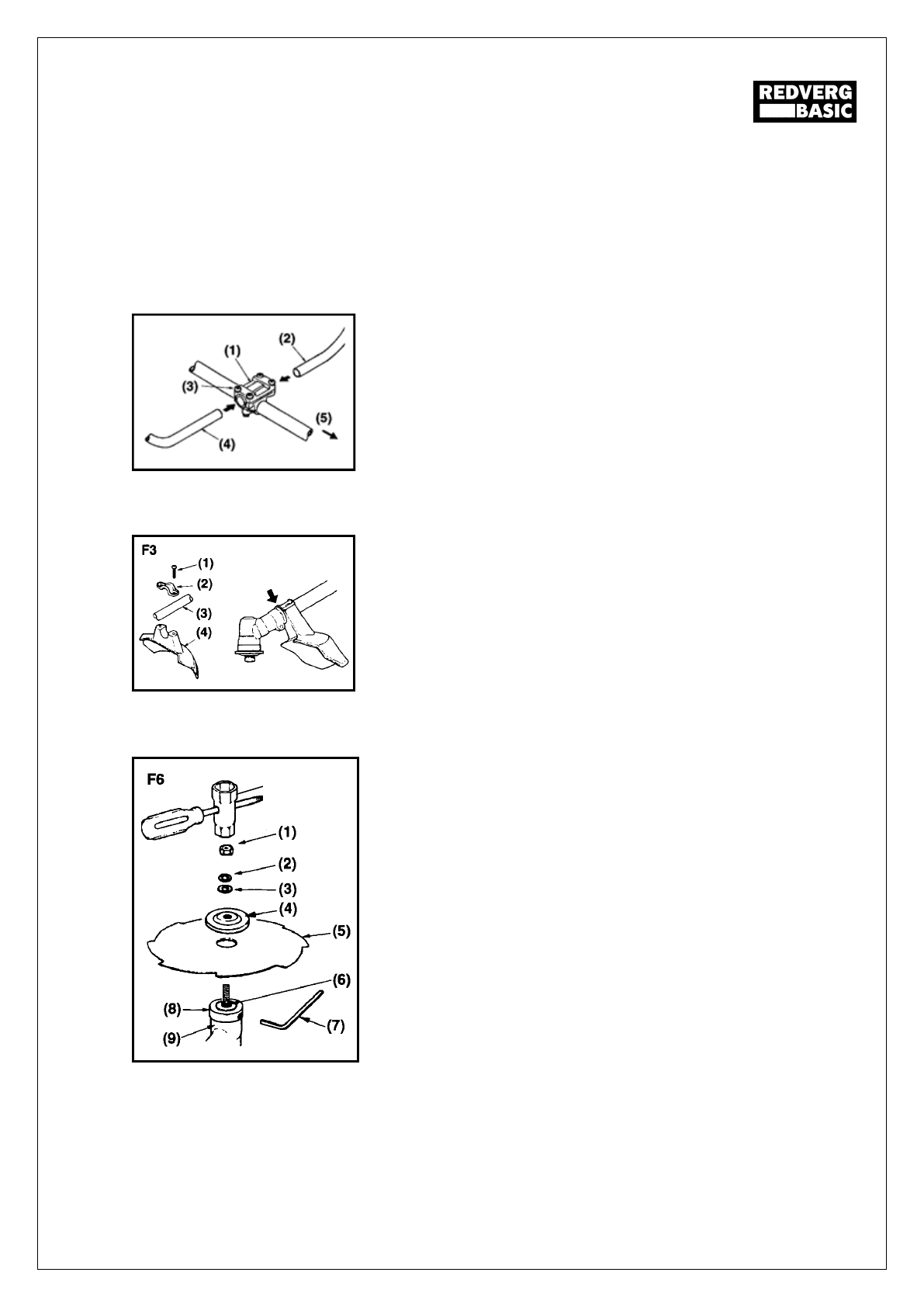

6. СБОРКА БЕНЗОТРИММЕРА.
6
.1. Установка
U-
образной рукоятки.
U-
образная рукоятка (см. рис.) состоит из двух частей: левой (2) и правой (4) ручек
управления, которые прикреплены к штанге (5) с помощью соединительного кронштейна
(1) и
4х болтов
(3). Левая ручка служит для удержания бензотриммера левой рукой, а
правая ручка
—
для удержания правой рукой и управлением работой бензотриммера.
6.
2
. Установка защитного кожуха.
6
.
3
. Установка диска.
Установка
U-
образной рукоятки производится в следующей
последовательности:
1.Ослабьте болты (3) на верхней крышке кронштейна (1).
2. Вставьте левую (2) и правую (4) ручки управления в
соединительный кронштейн согласно рис. и затяните болты
(3).
(1)
Установите защитный щиток (4) на штангу (3) выше корпуса
редуктора и закрепите его с помощью скобы (2) и винтов (1).
1. Установите внутренний фланец (8) на выходной вал (6), и
поверните так, чтобы ключом (7) через отверстие в корпусе
редуктора (9) застопорить его.
2. Установите нож (5) на посадочное место во внутреннем
фланце (8).
3. Установите на выходной вал (6) прижимной фланец (4) и
наружный фланец (10).
4. Закрутите гайку (1) через шайбу (3) и гравер (2), если
такие присутствуют с помощью ключа (11).
Резьбовое соединение имеет левую резьбу, поэтому
закручивание произведите в направлении против часовой
стрелки.
(11)
