Порядок установки / снятия катушки с леской - Prorab 8402 Р - Инструкция по эксплуатации - Страница 10

10

Используя  комбинированный  ключ  (2)(См.  Рис.4)(входит  в  комплект  поставки),  открутите  гайку,  снимите
крышку (3) (См. Рис.4) и фиксирующую шайбу с вала.

Установить  режущий  нож  (1)(См.  Рис.5)  на  ступицу  изделия  таким  образом,  чтобы  сторона  с  надписями
была обращена к ступице.

Убедитесь,  что  режущий  нож  (1)(См.  Рис.5)    правильно  отцентрирован,  и  плотно  сел  на  посадочный  вал
ступицы.

Установите на вал фиксирующую фланцевую шайбу (2)(См. Рис.5) выпуклой стороной наружу.

Установите поверх фланцевой шайбы (2) защитную крышку (3)(См. Рис.5).

Установите (наживите) гайку на вал. Проверить правильность установки режущего ножа.

Удерживая  редуктор    в  зафиксированном  состоянии,  надежно  затяните  гайку  ключом,  поворачивая  ее
против часовой стрелки (со стороны выходного вала редуктора).

Установите шплинт (4)(См. Рис.5) в отверстие на конце вала.

Выньте стопор из отверстия в чаше редуктора.


Снятие ножа:

Извлеките шплинт (4)(См. Рис.5) из отверстия на конце вала.

Совместите отверстие в ступице вала с отверстием в чашке редуктора, зафиксируйте положение редуктора,
продев в отверстие шестигранный ключ (или подобный стопорный стержень).

Удерживая  редуктор,  открутите  гайку  ключом,  поворачивая  ее  по  часовой  стрелке  (со  стороны  выходного
вала редуктора).

Снимите гайку, фиксирующую фланцевую шайбу и режущий нож.


 Внимание! Режущий нож должен храниться в недоступном для детей месте!

ПРЕДУПРЕЖДЕНИЕ:

При  неправильной  центровке  режущего  ножа  в  процессе  работы  возникает  сильная

вибрация,  в  результате  чего  режущий  нож  может  треснуть,  лопнуть,  отлететь  в  сторону,
причинив травмы пользователю или посторонним лицам.

ПРЕДУПРЕЖДЕНИЕ

:

Запрещается  затачивать  режущий  нож.  Заточка  ножа  может  привести  к  его  изгибу  и

нарушению  балансировки,  что  увеличивает  опасность  получения  травм  при  работе.
Тупой или поврежденный режущий нож необходимо заменить на новый.

ПРЕДУПРЕЖДЕНИЕ:

Во  избежание  поломки  изделия,  и  получения  травм  пользователем,  запрещается

включать двигатель с вставленным стопорным стержнем в отверстие в чашке редуктора и
в отверстие в ступице вала.

4.4.

Порядок установки / снятия катушки с леской

Внимание!  Все  работы  по  проведению  технического  обслуживания  триммера  выполнять

только при выключенном двигателе!

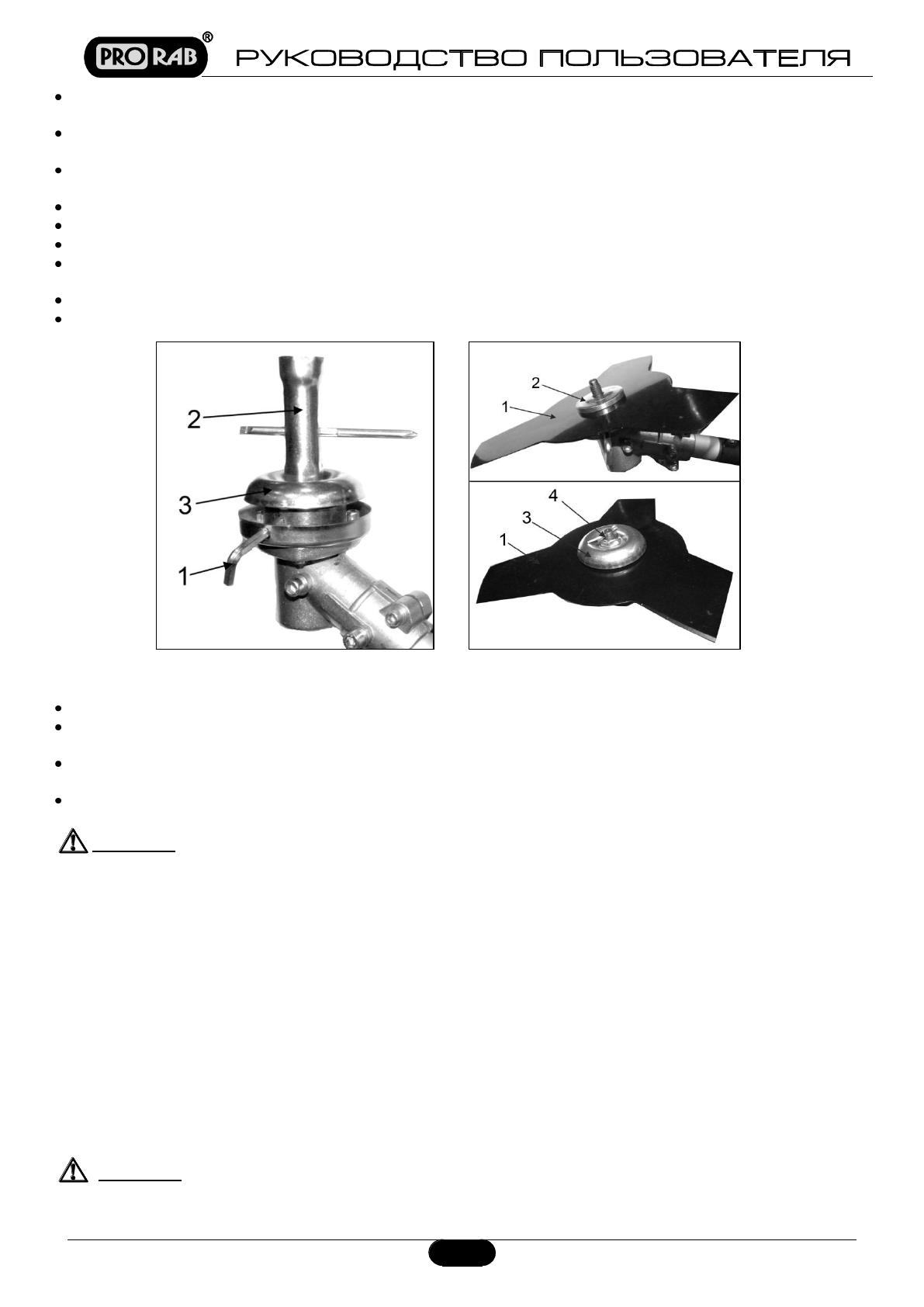

Рис. 4

Рис. 5
