7
Штанга триммера 8105 состоит из двух сегментов – верхней и нижней трубки.
Соединение нижней и верхней штанги происходит при помощи соединительной муфты (8)(См. Рис.1).
Использование соединительной муфты обеспечивает возможность быстрой установки и снятия нижней штанги,
без применения специального инструмента.

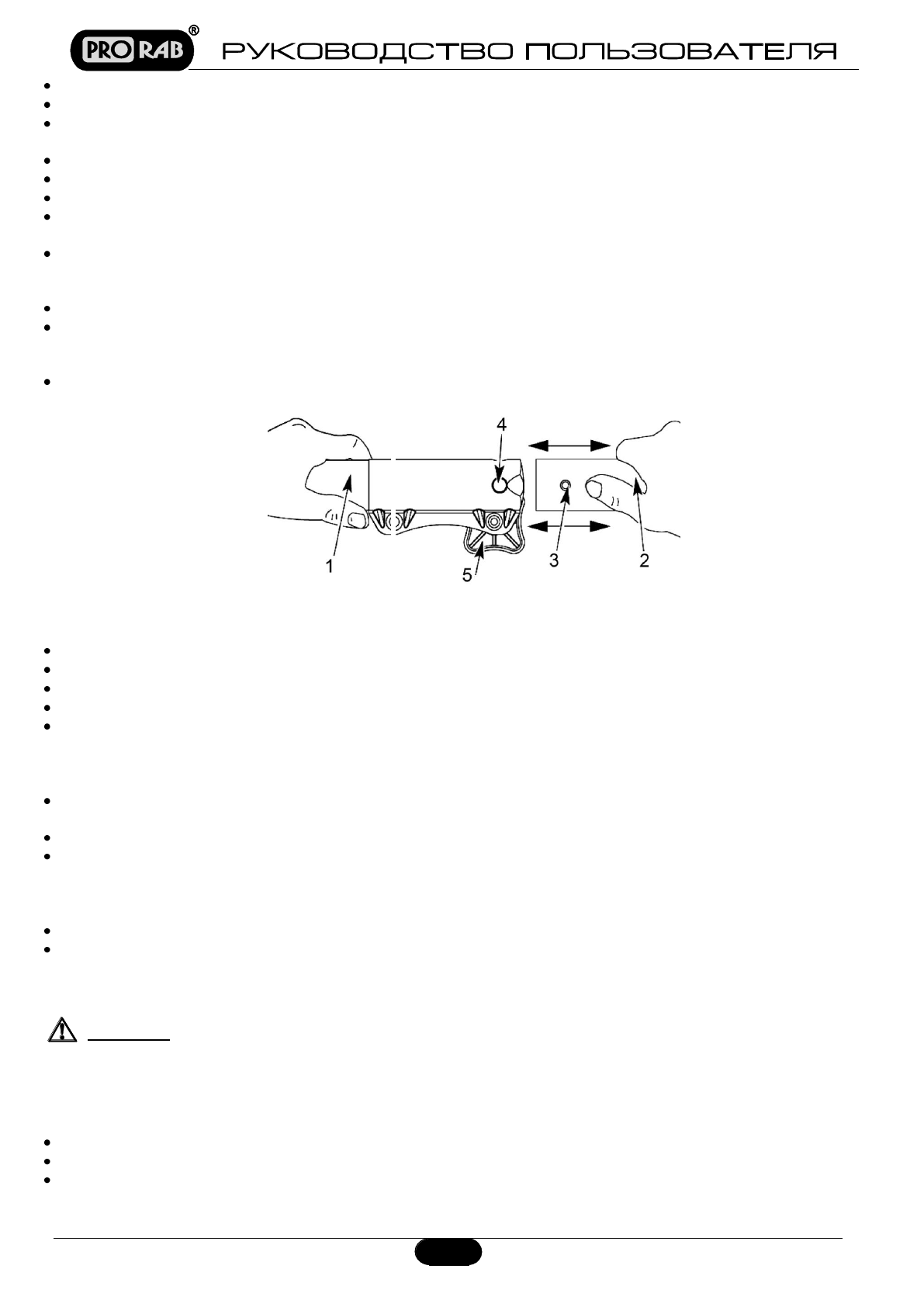

Ослабьте зажимную рукоятку (5)(См. Рис. 2) соединительной муфты, открутив ее против часовой стрелки.
Совместите верхнюю (3;1) и нижнюю (1;2)(См. Рис.1; 2) штанги.
Соедините верхнюю и нижнюю штанги.
Во время соединения частей штанг, обязательно удостоверьтесь в совпадении соединения гибкого вала,
внутри трубки.
При этом фиксирующая кнопка (3) должна зафиксироваться (защелкнуться) в отверстии (4)(См. Рис.2)
соединительной муфты. Если фиксирующая кнопка не зафиксировалась в отверстии соединительной муфты,
то следует немного провернуть нижнюю штангу относительно верхней до момента фиксации.
Затяните зажимную рукоятку (5)(См. Рис.2) соединительной муфты, закрутив ее по часовой стрелке.
В процессе работы с триммером периодически проверяйте степень затяжки зажимной рукоятки
соединительной
муфты. При необходимости подтягивайте ее.
Для разъединения штанг необходимо ослабить барашковую гайку, утопить пальцем шарик фиксатора и
выдвинуть нижнюю штангу.
Установка дополнительной ручки на штангу
Для удобного управления триммером, обязательно используйте ручку D-образной формы (2)(См. Рис.1).
Ручка D-образной формы (2)(См. Рис.1) крепится на штангу триммера на удобной для Вас высоте.
Открутите гайку-барашек и выньте фиксирующий винт из рукоятки.
Установите рукоятку на штангу. Она плотно обжимает штангу и имеет паз, для фиксации на штанге.
Плотно закрепите фиксирующий винт и гайку-барашек.
Установка защитного кожуха
Для безопасной работы необходимо использовать защитный кожух (9)(См. Рис. 1) триммерной катушки!
Эксплуатация триммера без защитного кожуха категорически запрещено!
Кожух имеет паз округлой формы, для обхвата редуктора.
Наденьте защитный на корпус редуктора внизу штанги, зафиксируйте его положение винтами.
Установка плечевого ремня
Присоедините карабин плечевого ремня к кольцу для крепления плечевого ремня.
Отрегулируйте, при необходимости, длину плечевого ремня, отпустив его из пряжки, для обеспечения удобства
при работе.
4.3.
Порядок установки / снятия режущего ножа
Внимание! Все работы по проведению технического обслуживания инструмента выполнять
только при выключенном двигателе! При проведении работ по установке, снятию и
обслуживанию режущего ножа - необходимо использовать защитные перчатки!
Установка ножа:
Извлеките шплинт (4)(См. Рис.4) из отверстия, расположенного на конце вала.
Для откручивания гайки крышки редуктора с вала, необходимо зафиксировать положение редуктора.
Для фиксации редуктора, вставьте шестигранный ключ (1)(См. Рис.3)(входит в комплект), или подобный
стопорный стержень в совмещенные отверстия в чашке редуктора и ступице вала.
Рис. 2
