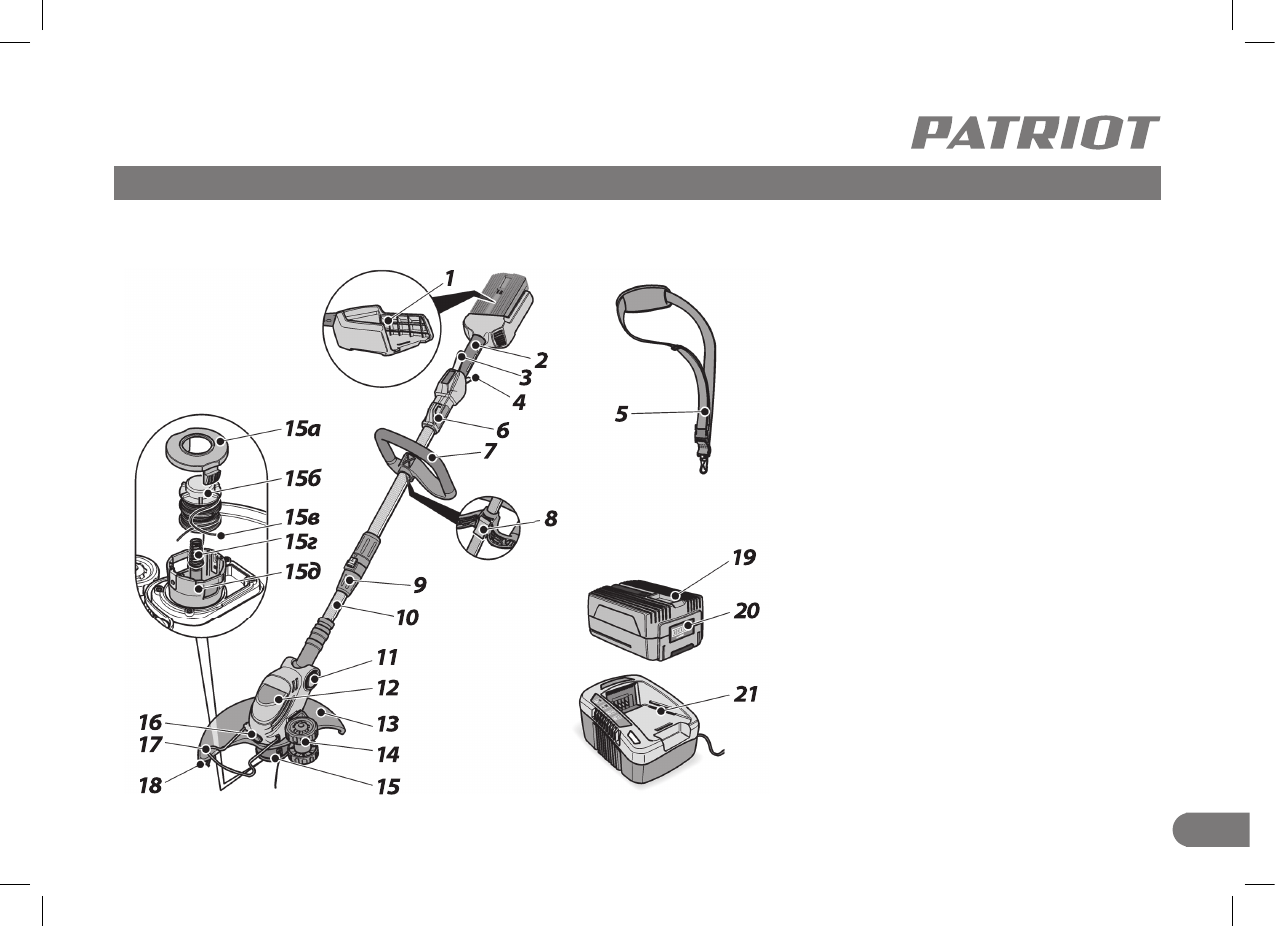

УСТРОЙСТВО АККУМУЛЯТОРНОГО ТРИММЕРА
УСТРОЙСТВО АККУМУЛЯТОРНОГО ТРИММЕРА
(Рис. 1)
Рис. 1
1.
Место для установки аккумулятора;
2.
Ручка;
3.
Блокировка выключателя;
4.
Выключатель;
5.
Ремень;
6.
Место крепления ремня;
7.
Регулируемая ручка;
8.
Фиксатор ручки;
9.
Механизм регулировки штанги;
10.
Штанга;
11.
Механизм поворота головки;
12.
Электродвигатель;
13.
Защитный кожух;
14.
Опорные колеса;
15.
Триммерная катушка;
а)
Крышка катушки;
г)
Пружина;
б)
Барабан с леской;
д)
Корпус катушки;
в)
Режущая леска;
16.
Блокировка шпинделя.
17.
Защитная скоба;
18.
Отрезной нож;
19.
Аккумулятор;
20.
Индикатор заряда;
21.
Зарядное устройство;
