Руководство  по  эксплуатации

12

RU

1

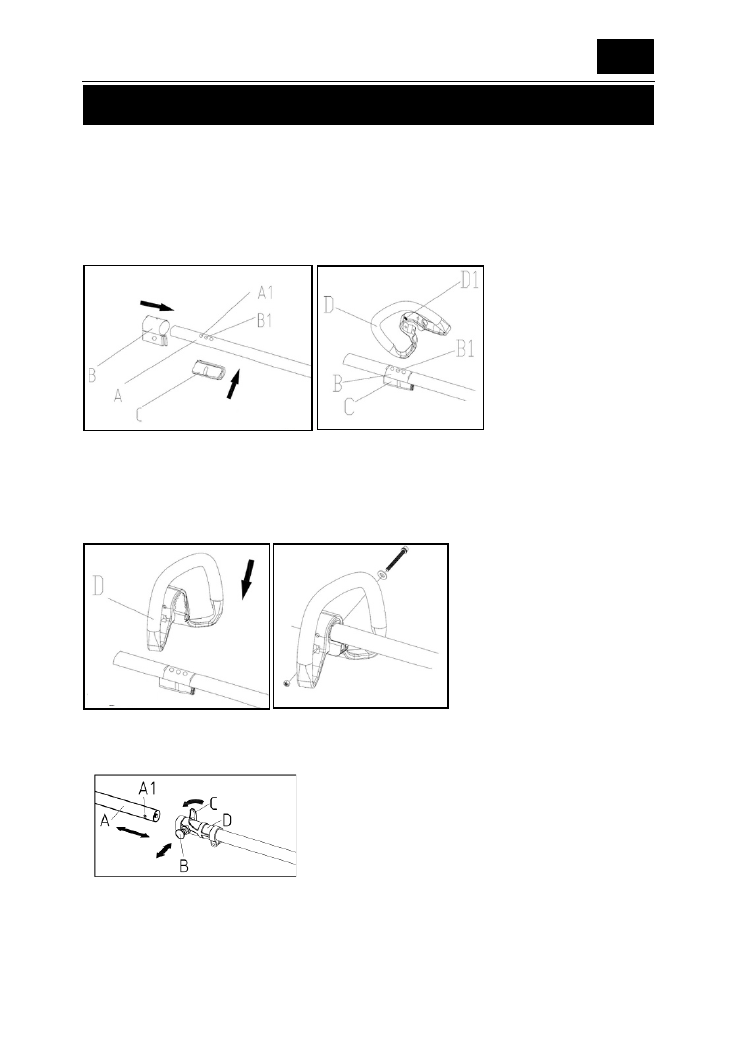

ПОДГОТОВКА ТРИММЕРА К РАБОТЕ

1.1

Установка рукояток

Совместите отверстия (B1) зажимного кольца (B) с одним из отверстий (A1) на
штанге (A), после чего установите ограничитель (C) на зажимное кольцо,
совмещая отверстия на зажимном кольце и канавки на проставке (рис. 1).
Совместите установочный штифт (D1) на передней рукоятке (D) с позиционным
отверстием (B1) на зажимном кольце (B) (рис. 2).


Надавите на переднюю ручку (D), чтобы отверстие на передней ручке
совместилось с канавкой на проставке (рис.3).
Вставьте фиксирующий винт в переднюю ручку и закрутите его по часовой
стрелке, чтобы затянуть переднюю ручку (рис.4)



1.2 СОЕДИНЕНИЕ ШТАНГИ (ДЛЯ TGT125SJ)


Совместите отверстие (A1) передней штанги (A) с
фиксирующим штифтом (B). Затем вытяните
штифт и до упора вставьте переднюю штангу в
соединитель (D). Отпустите штифт, чтобы он
вернулся в исходное положение и
зафиксировался в отверстии на передней штанге.

Убедитесь, что передняя штанга не вращается после отпускания фиксирующего
штифта. Поверните защелку (C) по часовой стрелке для фиксации штанги.


ПОРЯДОК ЭКСПЛУАТАЦИИ

Рис. 1

Рис. 2

Рис. 3

Рис. 4
