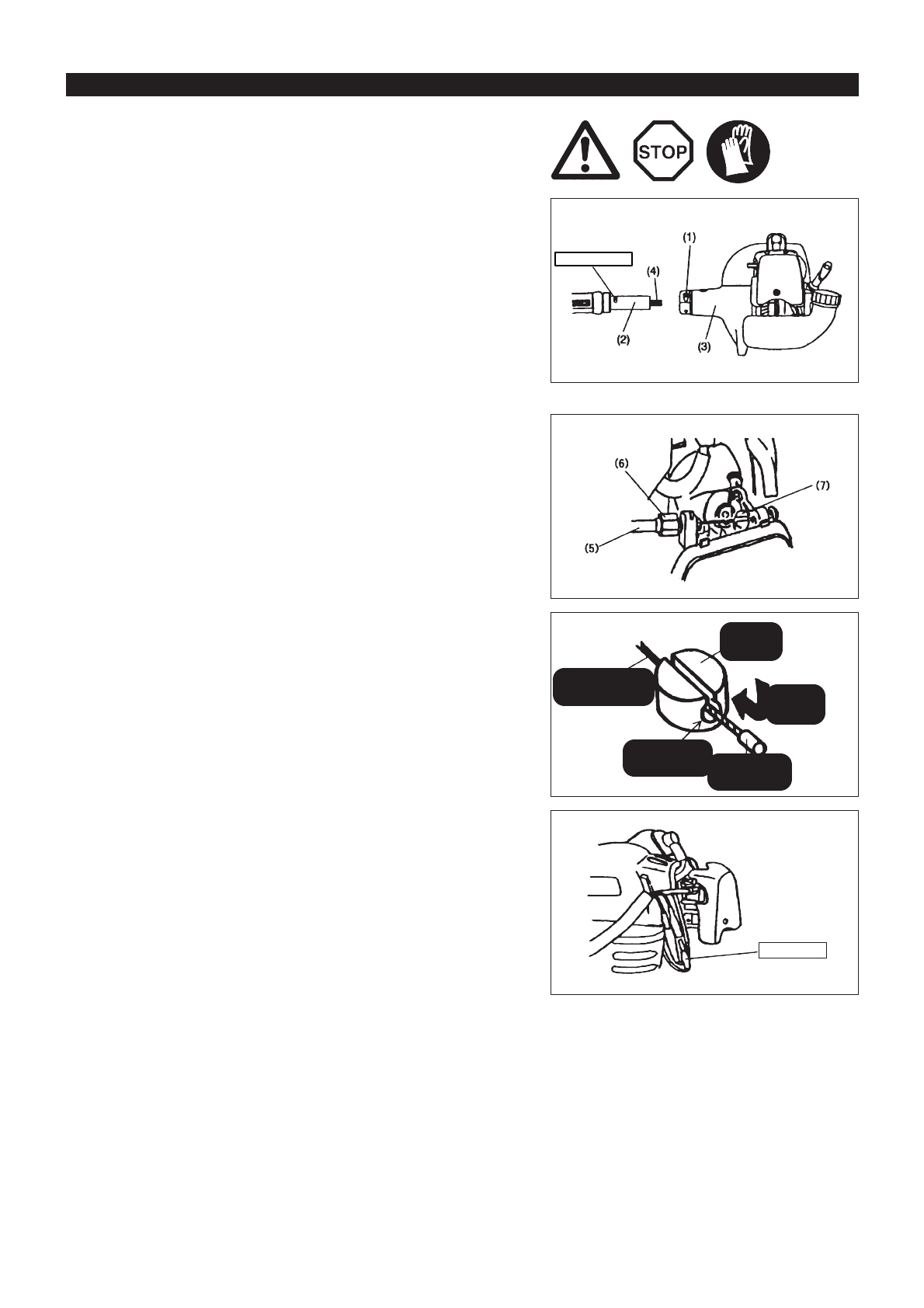

ЗБИРАННЯ ДВИГУНА ТА ВАЛУ

ЗАСТЕРЕЖЕННЯ: Перед проведенням будь-яких робіт на кущорізі завжди

зупиняйте двигун та виймайте конектор зі свічки
запалювання.
Завжди вдягайте захисні рукавиці.

ЗАСТЕРЕЖЕННЯ: Запускайте кущоріз тільки після того, як його було повністю

зібрано.

Послабте два болти (1) та вставте головну трубку (2) у корпус муфти
зчеплення (3).
Вставте її до місця, позначеного стрілочками (зверніться до малюнка
праворуч).
Якщо вставити не вдається, трохи поверніть шліцьове з’єднання (4) та
спробуйте знову.
Рівномірно затягніть два болти (1) праворуч та ліворуч за допомогою
шестигранного ключа, що додається.

–

–

–

Стрілочка

Поворотне з’
єднання

Кабель
керування

Круглий отвір

Кінцева заклепка

Як встановити кабель керування

Зніміть кришку повітряного фільтра.
Помістіть кабель керування (5) в кабель налаштування (6). Зсуньте
поворотне з’єднання (7) та протягніть через нього кабель. У цей час
переконайтеся, що круглий отвір в поворотному з’єднанні спрямований до
заклепки на кінці кабелю.
Відпустіть поворотне з’єднання та переконайтеся, що заклепка на кінці
кабелю знаходиться в отворі.
Встановіть кришку повітряного фільтра.

–
–

–

–

Під’єднання шнура перемикача

Під’єднайте шнури перемикача до двох шнурів двигуна, вставивши їх один в
другий.
Зафіксуйте конектор шнура за допомогою затискача.

–

–

Вставити

Конектори
