6. Сборка

6.1 Установка

J -

образной рукоятки (рис.2)

6.1.1  Возьмите  правую  и  левую  части  рукоятки

6

  (рис.1)  и  установите  на  штангу

гибкого вала

2

 (рис.1)

6.1.2 Затяните фиксирующие винты шестигранным ключом.

рис. 2

рис. 3

6.2 Установка защитного кожуха .

Внимание!

Перед работой, не забудьте снять с ножа ограничителя длины лески

13

(рис.  1)  защитный  чехол.  Соответственно,  по  окончанию  работы  наденьте  чехол

обратно.

6.2.1 Расположите защитный кожух над штангой гибкого вала как показано на рис.3

6.2.2  Двигайте  защитный  кожух  до  тех  пор  пока  отверстия  в  кожухе  не  совпадут  с

отверстиями в металлической пластине. Затяните винты крепления защитного кожуха.

6

5. Общий вид

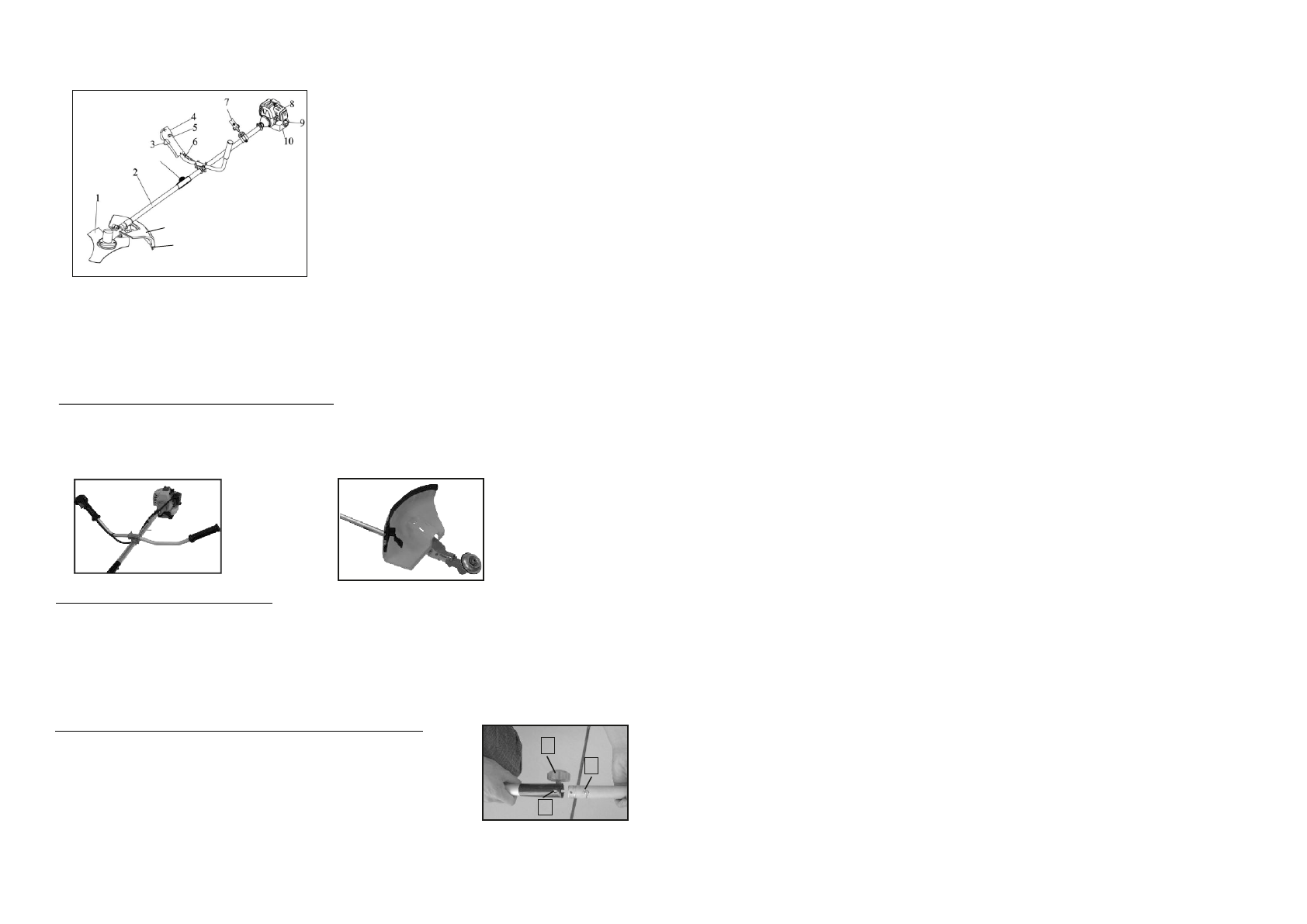

5.1 Общий вид бензокосы схематично представлен на рис.1

рис. 1

1.

2. Штанга гибкого вала (в сборе)

3.Клавиша защиты от непроизвольного

включения

4. Рычаг управления дроссельной

заслонкой

5. Выключатель зажигания

6. Передняя рукоятка

7. Крепление ремня

8. Крышка воздушного фильтра

9. Крышка топливного бака

10. Топливный бак

11. Соединительная муфта

12. Защитный кожух

13. Нож ограничителя длины лески

Режущий нож

11

12

13

1

2

3

рис. 4

6.3 Установка нижней части штанги гибкого вала (рис.4).

6.3.1Ослабьте  барашковую  рукоятку

1

  (рис.4),  откручивая  её

против часовой стрелки.

6.3.2  Совместите  верхнюю  и  нижнюю  части  штанги,  как

показано на рис.4

6.3.3  Соедините  верхнюю  и  нижние  части  штанги.  При  этом

фиксирующая  кнопка

  2

  (рис.4)  должна  находится  в  отверстии

3

(рис.4) соединительной муфты.
