Калибр Руководство по эксплуатации

14

www.kalibrcompany.ru

-  намоткой  лески  на  внутреннюю  катушку

(шпульку);

-  установкой  новой  внутренней  катушки

(шпульки)  с  предварительно  намотанной  на  неё
леской.

а) Намотка лески на шпульку.
- Убедитесь, что леска соответствует диаметру,

рекомендованному настоящим руководством по
эксплуатации.

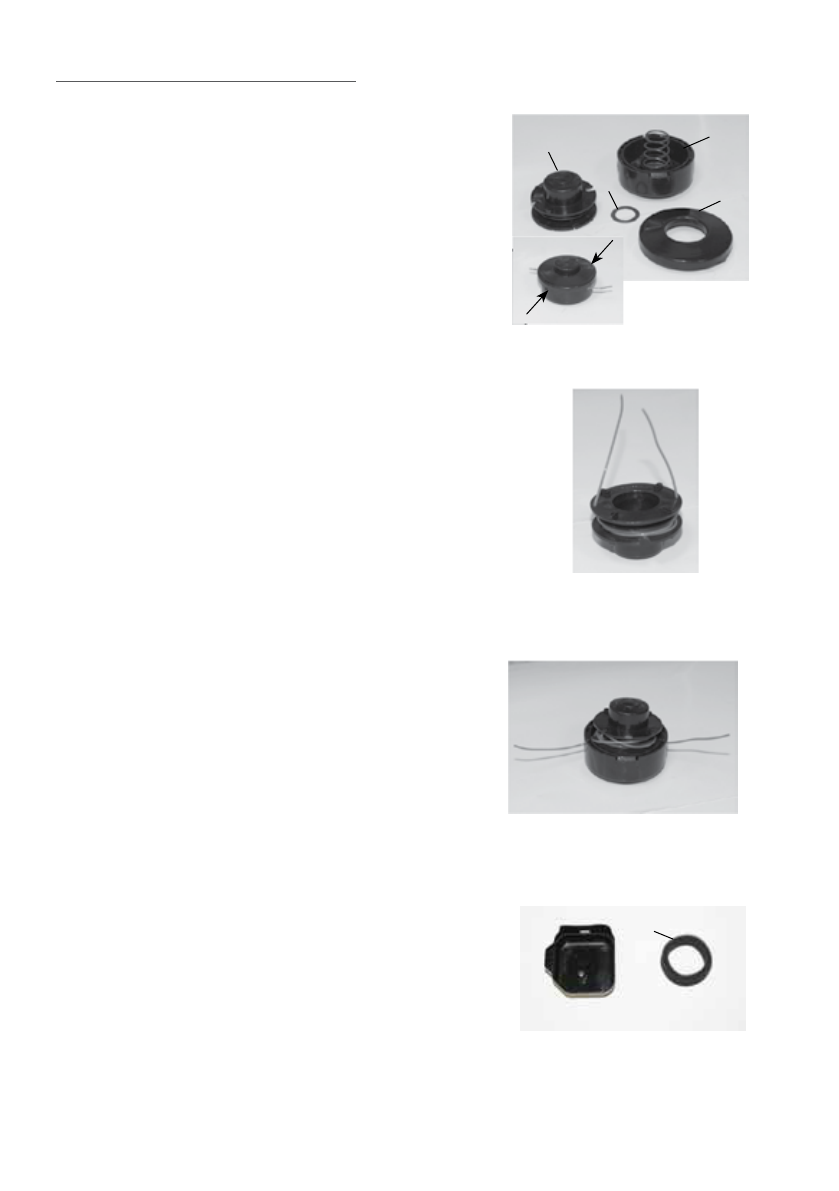

-  Надавите  на  корпус  катушки,  по  направле-

нию,  как  показано  на  риc.  8.  Снимите  прижим-
ную крышку (рис.8 поз.4). Выньте шпульку (рис.8
поз.2) и пружину (рис.8 поз.3). Протрите внутрен-
нюю  поверхность  корпуса  катушки  (рис.8  поз.4)
ветошью.  Вставьте  оба  конца  лески  в  два  удер-
живающих  паза  шпульки  (рис.  9).  Установите
пружину  и  металлическую  прокладку  в  шпульку
и  пропустите  оба  конца  лески  через  отверстия
в  корпусе  катушки  (рис.  10).  Удерживая  корпус
головки  и  шпульку  вместе  одной  рукой,  пооче-
рёдно потяните за концы лески для освобожде-
ния их из удерживающих пазов шпульки. Зафик-
сируйте  шпульку  в  корпусе  головки.  Наденьте
прижимную крышку на корпус головки.

б)  Установка  шпульки  с  предварительно

намотанной  на  неё  леской.  Убедитесь,  что  диа-
метр  лески  на  шпульке  соответствует  диаметру,
рекомендованному настоящим руководством по
эксплуатации.  Выполните  снятие  шпульки,  как
описано выше. Возьмите новую шпульку с пред-
варительно намотанной леской. Выполните уста-
новку новой шпульки в корпус головки как опи-
сано выше.

8.2 Обслуживание воздушного фильтра.
-  Открутите  фиксирующий  винт  крышки  воз-

душного фильтра (рис.1 поз.4).

рис.11

1

рис.10

рис.9

рис.8

1

2

3

4
