6

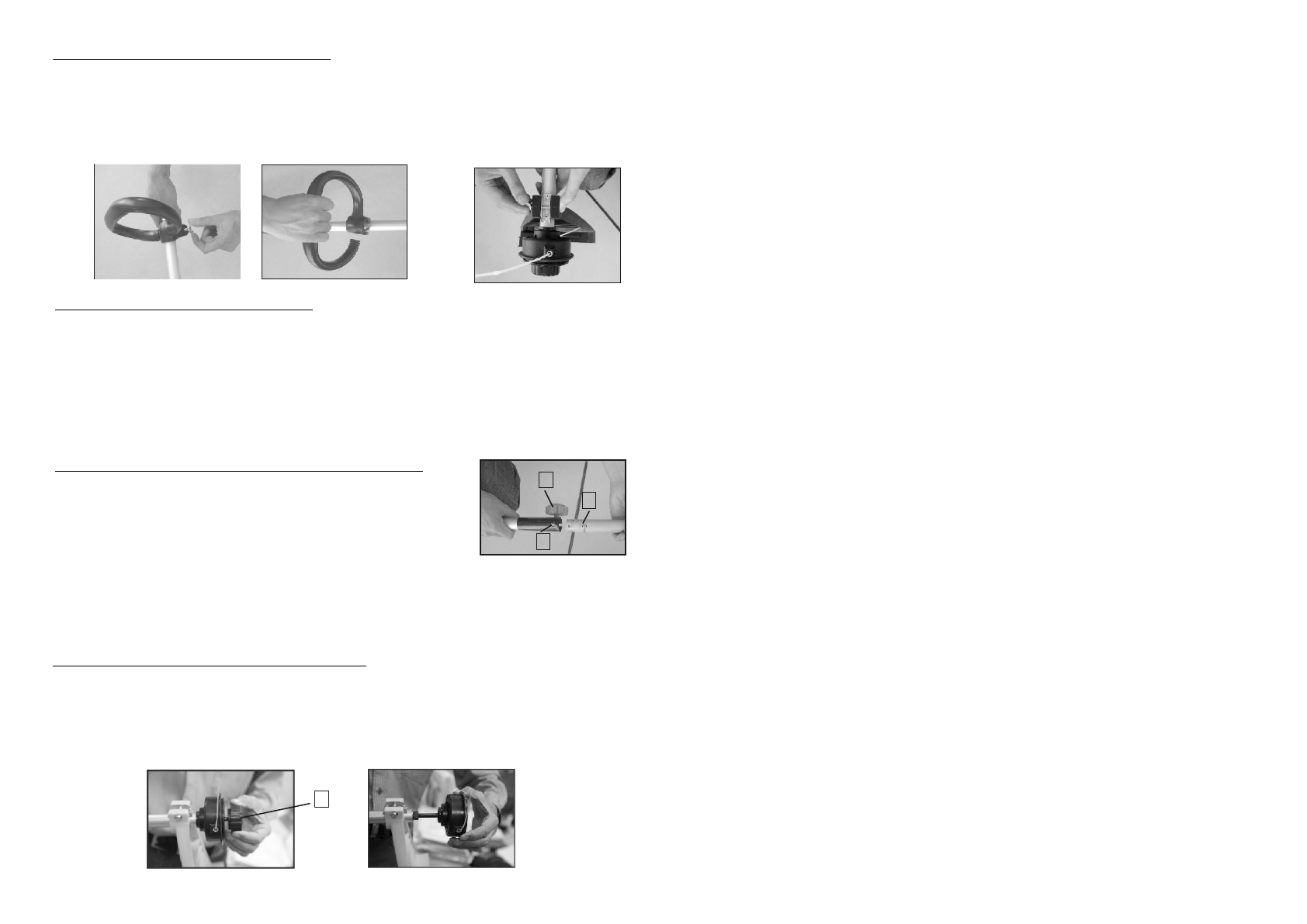

6. Сборка

6.1 Установка

D-

образной рукоятки (рис.2)

6.1.1 Установите рукоятку

6

 (рис.1) на штангу гибкого вала

4

 (рис.1)

6.1.2 Зафиксируйте рукоятку болтом и гайкой.

6.1.3 Расположение рукоятки на штанге регулируется индивидуально. Ослабьте гайку.

Удерживая  бензокосу  в  рабочем  положении,  установите  рукоятку  в  положение,

обеспечивающее максимальное удобство при работе. Затяните гайку.

рис. 2

рис. 3

6.2 Установка защитного кожуха (рис.3)

6.2.1 Установите защитный кожух на штангу гибкого вала

4

 (рис.1)

6.2.2  Поворачивайте  кожух  до  тех  пор  пока  отверстия  на  кожухе  не  совпадут  с

отверстиями на штанге гибкого вала . Зафиксируйте защитный кожух затяжным винтом,

как показано на рис.3

Внимание!

Перед  работой,  не  забудьте  снять  с  ножа  ограничителя  длины  лески

2

(рис.  1)  защитный  чехол.  Соответственно,  по  окончанию  работы  наденьте  чехол

обратно.

1

2

3

6.3 Установка нижней части штанги гибкого вала (рис.4).

6.3.1Ослабьте  барашковую  рукоятку

1

  (рис.4),  откручивая  её

против часовой стрелки.

6.3.2  Совместите  верхнюю  и  нижнюю  части  штанги,  как

показано на рис.4

6.3.3  Соедините  верхнюю  и  нижние  части  штанги.  При  этом

фиксирующая  кнопка

  2

  (рис.4)  должна  находится  в  отверстии

3

(рис.4) соединительной муфты.

рис. 4

6.3.4 Затяните барашковую рукоятку

1

 (рис.4), закручивая её по часовой стрелке. Перед

работой всегда проверяйте затяжку барашковой рукоятки соединительной муфты.

6.4 Установка катушки с режущей леской (рис.5)

6.4.1 Возьмите катушку с режущей леской. Открутите нажимную головку

1

 (рис.5)

6.4.2 Установите  катушку с режущей леской на вал.

6.4.3    Закрепите    катушку  с  режущей  леской  на  валу  нажимной  головкой

1

  (рис.5),

заворачивая её  по часовой стрелке.

рис. 5

1
