3. Согните щиток триммера вокруг штанги и
закрепите его болтом (B) на противоположной
стороне штанги.
A
B

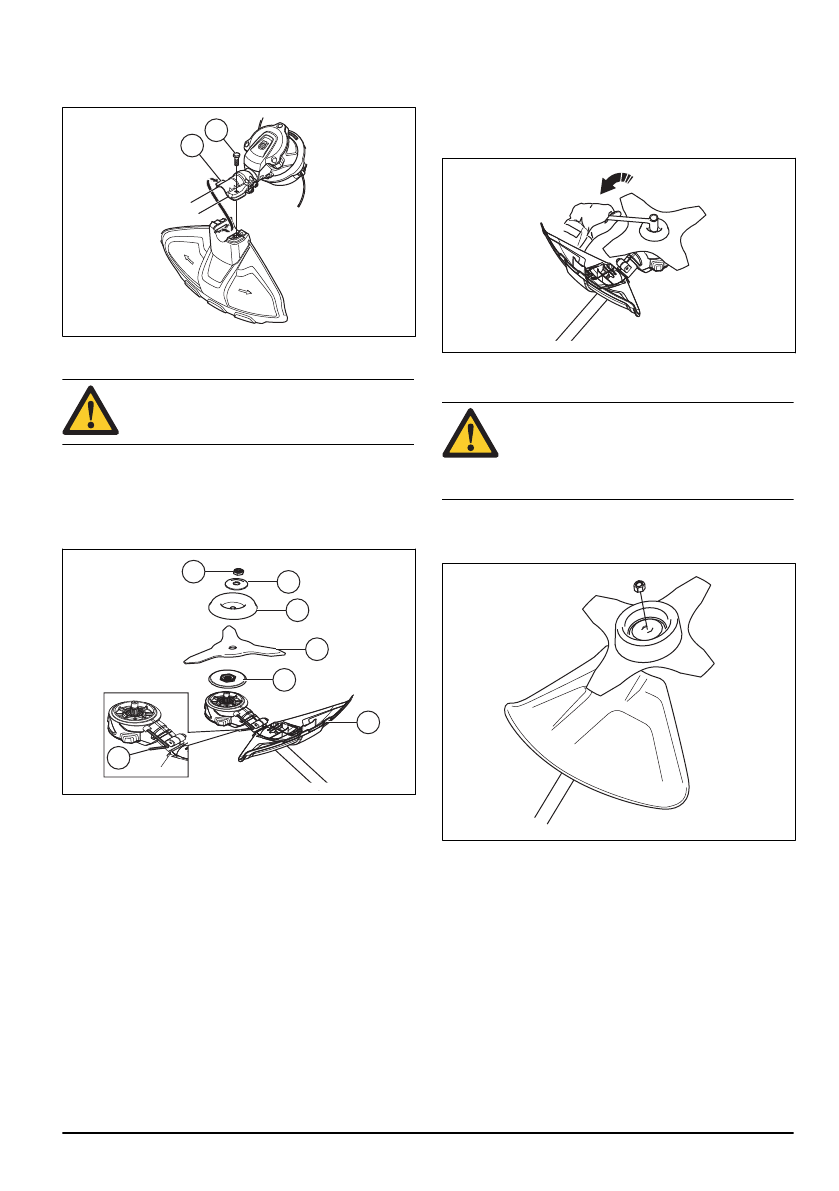

Сборка ножа
ВНИМАНИЕ: Используйте для ножей
только одобренный щиток. См. раздел
1. Разместите редуктор изделия на ровной
поверхности, чтобы обеспечить правильную
сборку ножа.
2. Закрепите щиток ножа (A) на штанге, см. раздел
Сборка щитка триммера на стр. 28.
A
B
D
E
F
G
C
3. Наденьте на выходной вал ведущий диск (В).
4. Поворачивайте выходной вал до тех пор, пока
одно из отверстий ведущего диска не
совместится с отверстием в корпусе зубчатой
передачи.
5. Затяните стопорный болт (C) с помощью
шестигранного ключа, чтобы зафиксировать
штангу.
6. Установите нож (D) и опорный колпак (E) на
выходной вал.
7. Установите тарельчатую шайбу (E) на выходной
вал.
8. Установите гайку (G). Держите ручку ключа как
можно ближе к щитку ножа. Чтобы затянуть гайку,
поворачивайте ключ против часовой стрелки (в
сторону, противоположную направлению
вращения). Затяните гайку моментом 35-50 Нм
(3,5-5 кгм).
Установка и снятие контргайки
ПРЕДУПРЕЖДЕНИЕ: Остановите
двигатель, наденьте защитные перчатки
и обращайтесь с острыми краями
режущего оборудования с
осторожностью.
На некоторых типах режущего оборудования для
крепления используется контргайка. Контргайка
имеет левостороннюю резьбу.
• При сборке следует затягивать контргайку против
направления вращения режущего оборудования.
• Для снятия контргайки необходимо поворачивать
ее в направлении вращения режущего
оборудования.
757 - 001 - 24.10.2018
29
