Технический

паспорт

FUXTEC FX-MS152

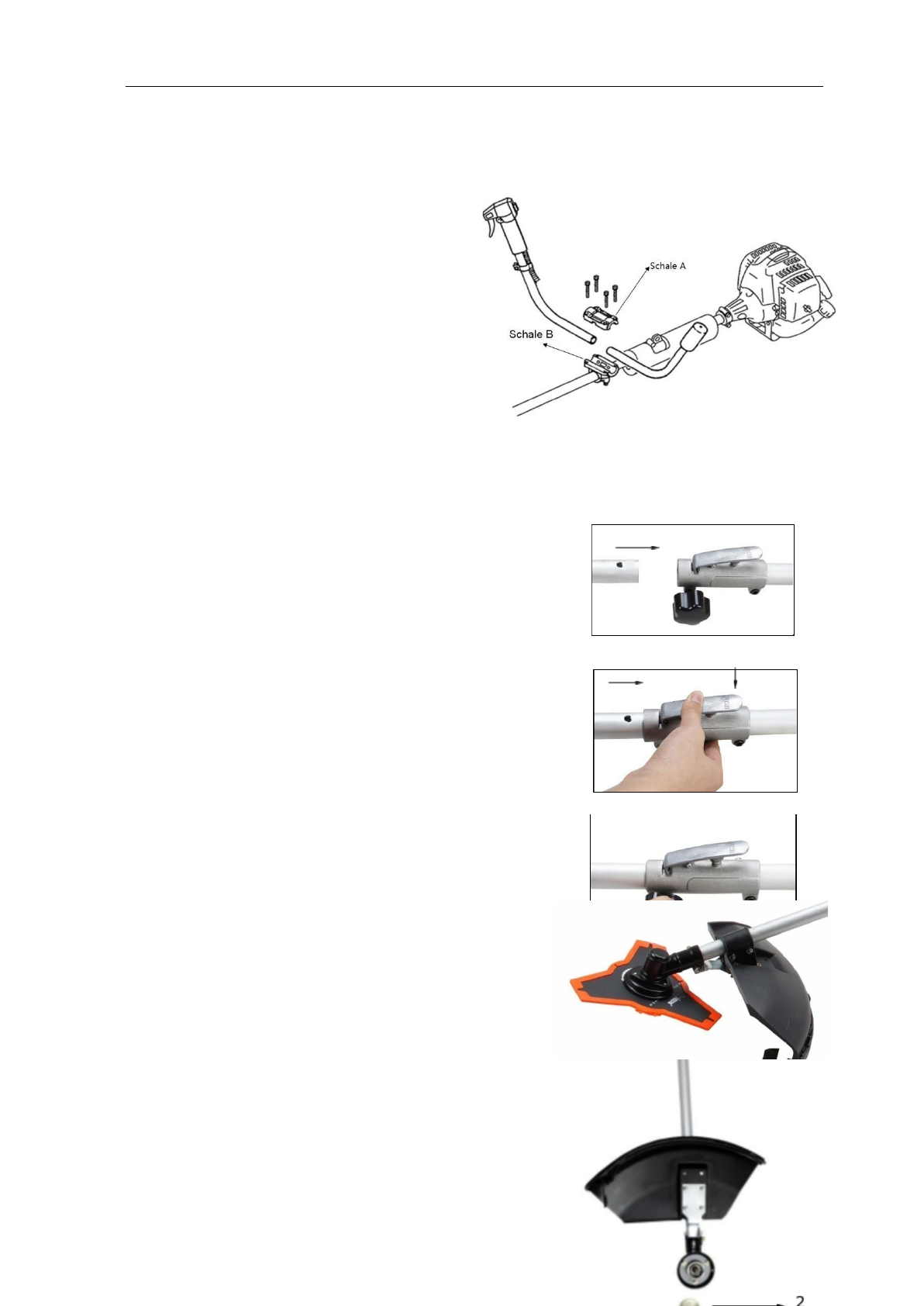

8. Сборка устройства

Установка рукоятки управления
Рукоятка управления крепится к штанге с
помощью узла крепления. В него входят
верхняя, средняя и нижняя части
крепления, а также крепежные болты.

Чтобы установить рукоятку, поместите
среднюю и нижнюю части крепления на
штангу, соедините их вместе и
привинтите. Затем установите в это
углубление на штанге (В) обе рукоятки,
накройте узел верхней частью крепления (А), скрепите их с помощью болтов (см.
рисунок).

Сборка штанги

1). Поместите нижнюю часть штанги напротив
соединительной муфты таким образом, чтобы
отверстие в нижней штанге совпало со стопорным
штифтом.

2). Нажмите стопорный штифт и вставьте штангу.
Отожмите стопорный штифт и убедитесь, что он
защелкнулся в отверстии.

3). Поверните винт стопорного штифта по часовой
стрелке, чтобы зафиксировать соединение.

Установка защитного кожуха

Установите защитный кожух на штангу напротив
редуктора, состыковав отверстия в защитном
кожухе с отверстиями в планке крепления.
Затяните болты, чтобы защитный кожух не
двигался во время эксплуатации устройства.

Установка режущего ножа

1. Вставьте металлический стопорный стержень
(1) в отверстие в чашке редуктора.

2. Открутите гайку крепления со ступицы вала,
