Вставьте в отверстие на раме (поз.3, рис.3) штангу (поз.2, рис.3) со сцеплением и редуктором.
Закрепите при помощи четырех винтов (поз.1, рис.2) мотор (поз.4, рис.3) на сцеплении (поз.5, рис.3).
Монтаж рукоятки с органами управления и регулировка положения рукоятки
Вставьте рукоятку управления (поз.6, рис.4) в кронштейн (поз.7, рис.4)
Совместите нижнее отверстие на рукоятке с одиночным отверстием на кронштейне
В совмещенные отверстия вставьте болт М8х45 (поз.8, рис.4) с шайбой. Положение болта зафиксируйте при помощи шайбы и
самоконтрящейся гайки М8.
Второе отверстие на нижней части рукоятки совместите с одним из трех отверстий на кронштейне.
В совмещенные отверстия вставьте болт М8х40 (поз.9, рис.4) с шайбой. Положение болта зафиксируйте шайбой и барашковой
гайкой М8.
Вставьте верхнюю часть рукоятки управления в нижнюю и зафиксируйте ее положение при помощи винта М6х35 двух шайб D6 и
барашковой гайки М6 (поз.10, рис.5)
Установка троса газа
Один конец троса газа (поз.11, рис.6) вставьте в рукоятку управления (поз.12, рис.6).
Проденьте тросик через паз (поз.13, рис.7) в рукоятке управления.
Вставьте рубашку троса (поз.14, рис.7) в отверстие на рукоятке управления.
Второй конец троса проденьте через крепление (поз.15, рис.8) и вставьте в карбюратор (поз.16, рис.8).
Монтаж защитного кожуха
Установите защитный кожух (поз.18, рис.9) под штангой и наложите сверху пластиковый кронштейн (поз.17, рис.9)
Крепко зафиксируйте кожух с помощью крепёжных винтов и квадратных гаек.
Монтаж катушки
Зафиксируйте вал с помощью шестигранного ключа (поз.19, рис.10)
Наложите на приемную шайбу (поз.20, рис.11) катушку (поз.21, рис.11)
Наложите на катушку прижимную шайбу (поз.22, рис.12) и зафиксируйте катушку гайкой (поз.23, рис.12)
Левая резьба!
Установите на катушку защитный пластиковый колпак.

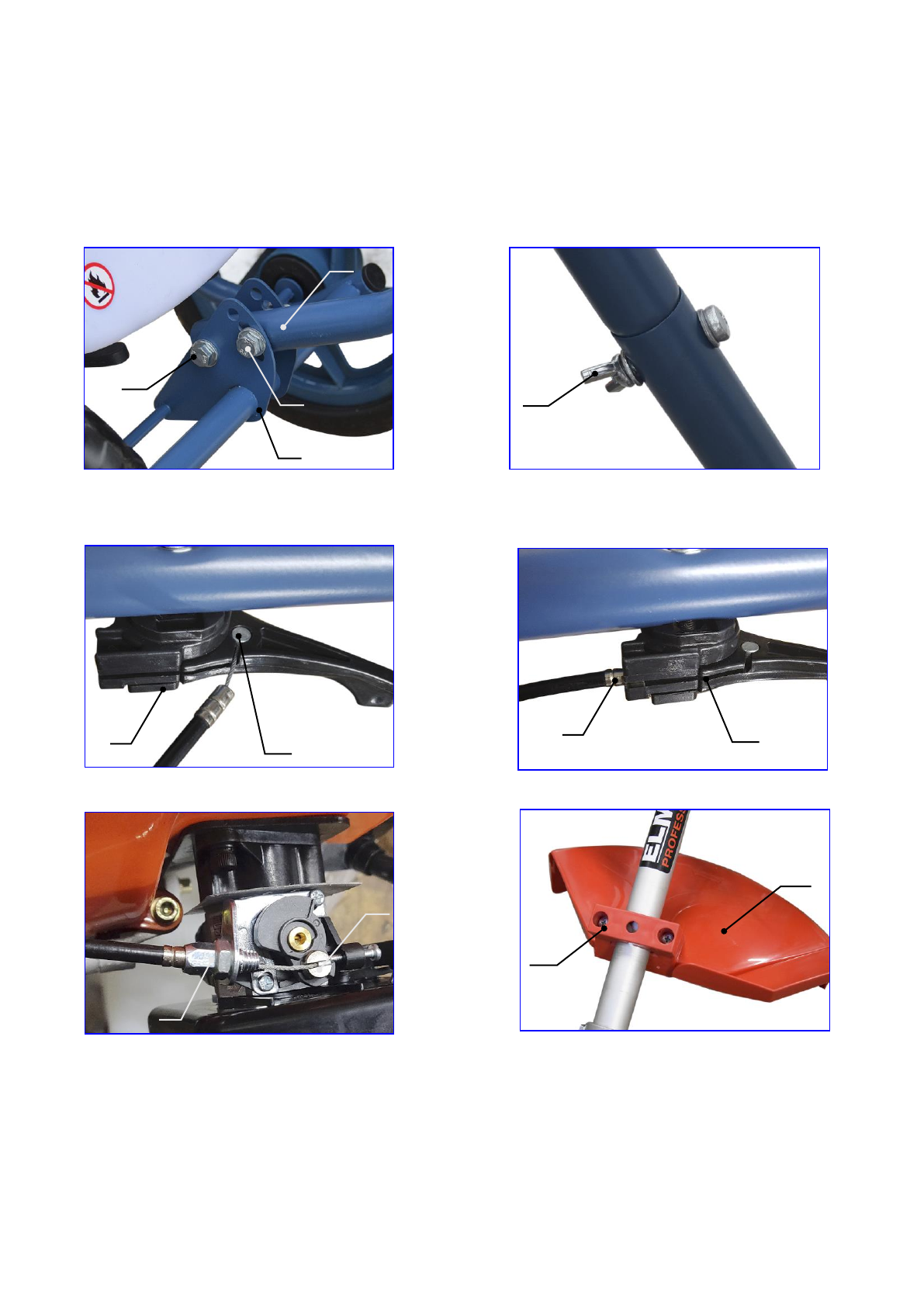

Рис.4
6
8
7
9
Рис.9
17
18
Рис.5
10
Рис.6
12
11
Рис.7
14
13
Рис.8
16
15
