30

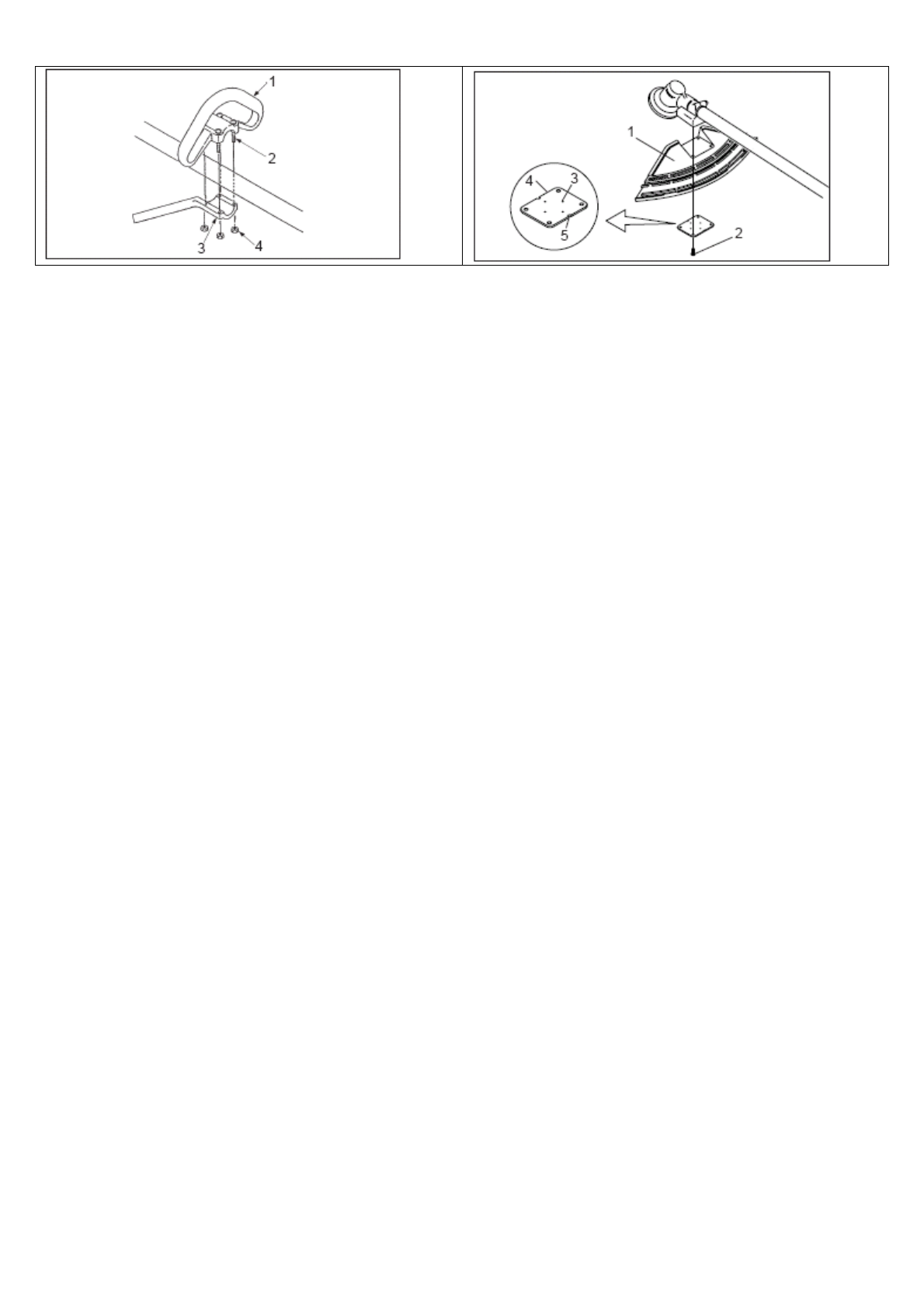

СБОРКА
(
ВАРИАНТ
С
КРУГОВОЙ
РУКОЯТКОЙ
)
1.
Круговая
рукоятка
2.
Винт
М
5
х
35
3.
Крепежная
скоба
4.
Гайка
КРУГОВАЯ
РУКОЯТКА
Соедините
круговую
рукоятку
и
скобу
для
сборки
ведущего
вала
.
Разместите
рукоятку
в
удобном
для
работы
положении
и
закрутите
винтами
(
М
5
х
35).
1.
Скоба
2.
Болт
М
5
х
25
3.
Выпуклость
монтажной
пластинки
4.
Монтажная
пластинка
5.
Выемка
монтажной
пластинки
УСТАНОВКА
СКОБЫ
Приложите
скобу
к
монтажной
поверхности
угловой
трансмиссии
и
установите
скобу
,
прижав
пластину
снизу
и
слегка
закручивая
4
винта
(M5
х
25).
Совместите
выемки
и
выпуклости
монтажной
пластины
и
соответствующие
выпуклости
и
выемки
скобы
и
зафиксируйте
скобу
,
крепко
закрутив
4
винта
(
М
5
х
25).
SRM-330ES/SRM-350ES
