ТРИММЕР элЕкТРИчЕскИй
7

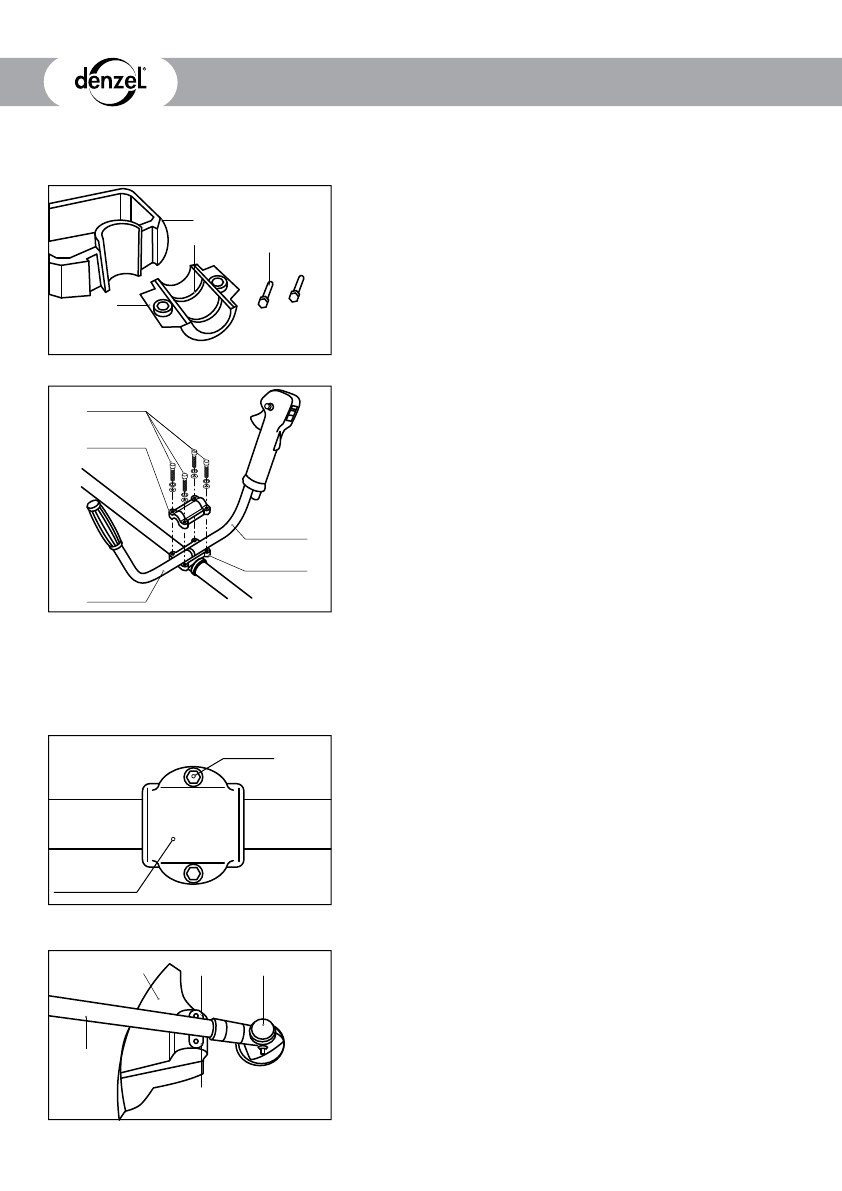

Установка рукоятки (для артикула 96611)
1
2
3
4
Установите в крышку рукоятки два резиновых амортиза-
тора из комплекта поставки, как показано на рисунке.
Установите рукоятку (1) на верхнюю штангу (8). Уста-
новите нижнюю крышку (2) в сборе с амортизаторами (3)
на рукоятку (1) и зафиксируйте ее винтами (4).
Установите желаемое положение дополнительной
рукоятки (1) на верхней штанге (8) и зафиксируйте это
положение плотно затянув винты (4).
Установка рукоятки (для артикула 96612)
Верхняя часть
крепления
Левая ручка
Правая ручка
Средняя часть
крепления
Болты
крепления
Для крепления рукоятки управления к штанге использу-
ется узел крепления. Он состоит из верхней части, кре-
пежных болтов, нижней и средней частей крепления,
расположенных на штанге.
порядок установки рукоятки управления на штангу.
● Взять правую и левую рукоятки и поместить их в углу-
бление средней части на равном удалении от центра.
● Установить верхнюю часть крепления.
● Скрепить верхнюю и среднюю часть крепления с помо-
щью болтов.
ПРИМЕЧАнИЕ
Рукоятка состоит из двух частей для обеспечения возможности их раздельной
регулировки. Предусмотрена возможность регулирования положения рукоятки управ-
ления вдоль штанги для достижения оптимальной балансировки изделия.
Регулировка положения рукоятки управления.
Нижняя часть
Болт
● Ослабьте болты нижнего крепления с помощью шести-
гранного ключа.
● Переместите нижнюю часть крепления рукоятки управ-
ления вдоль штанги изделия на необходимое расстоя-
ние.
● Плотно затяните болты.
установка защитного кожуха
12
19
18
14
11
Установите защитный кожух (12) на кронштейн (19)
нижней штанги (11).
Болтами (18) из комплекта поставки закрепите защит-
ный кожух (12) на кронштейне (19).
