13

Снимите защитный чехол с ножа А (Рис.

2) для обрезки корда (при его наличии).

ВНИМАНИЕ!

Скашивание  травы  с  несня

-

тым  защитным  чехлом  ножа

для  обрезки  корда  приводит

к  увеличению  длины  корда,  увеличению

нагрузки на двигатель и преждевремен

-

ному выходу триммера из строя. Выход

триммера из строя по этой причине не

является гарантийным случаем.

УСТАНОВКА НОЖА

Для  установки  ножа  сделайте  следую

-

щее.
1.  Установите защитную шайбу 2 редук

-

тора и совместите отверстие в чашке

редуктора  с  отверстием на  защитной

шайбе редуктора (Рис. 3В).

2.  Установите  в  отверстие  защитной

шайбы редуктора стопор 4 (ключ ше

-

стигранный 4 мм) (Рис. 3B).

3.  Установите  нож  3  (Рис.  3)  на  защит

-

ную шайбу редуктора (Рис. 3С).

ПРИМЕЧАНИЕ!

Нож  вращается  против  часо

-

вой  стрелки,  если  смотреть

на него сверху в рабочем поло

-

жении (Рис. 3F). Направление вращения

указано на защитном кожухе и на одной

из  сторон  ножа.  При  правильной  уста

-

новке ножа, нанесенные на нем стрелки

должны быть обращены к чашке редук

-

тора, а сторона ножа без стрелок в ра

-

бочем  положении  триммера  смотрит

в  землю.  Режущие  сегменты  (кромки)

должны  быть  расположены  в  передней

части зубца по направлению движения.

4.  Установите прижимную шайбу 5 ножа

(Рис. 3С), стопорную шайбу 6 и закре

-

пите гайкой 7 (левая резьба).

5.  Удерживая  стопор,  затяните  гайку

комбинированным  ключом  8  (Рис.

3D). Установите шплинт 9 (Рис. 3E).

7

4

1

2

3

5

8

9

6

В

С

А

D

F

E

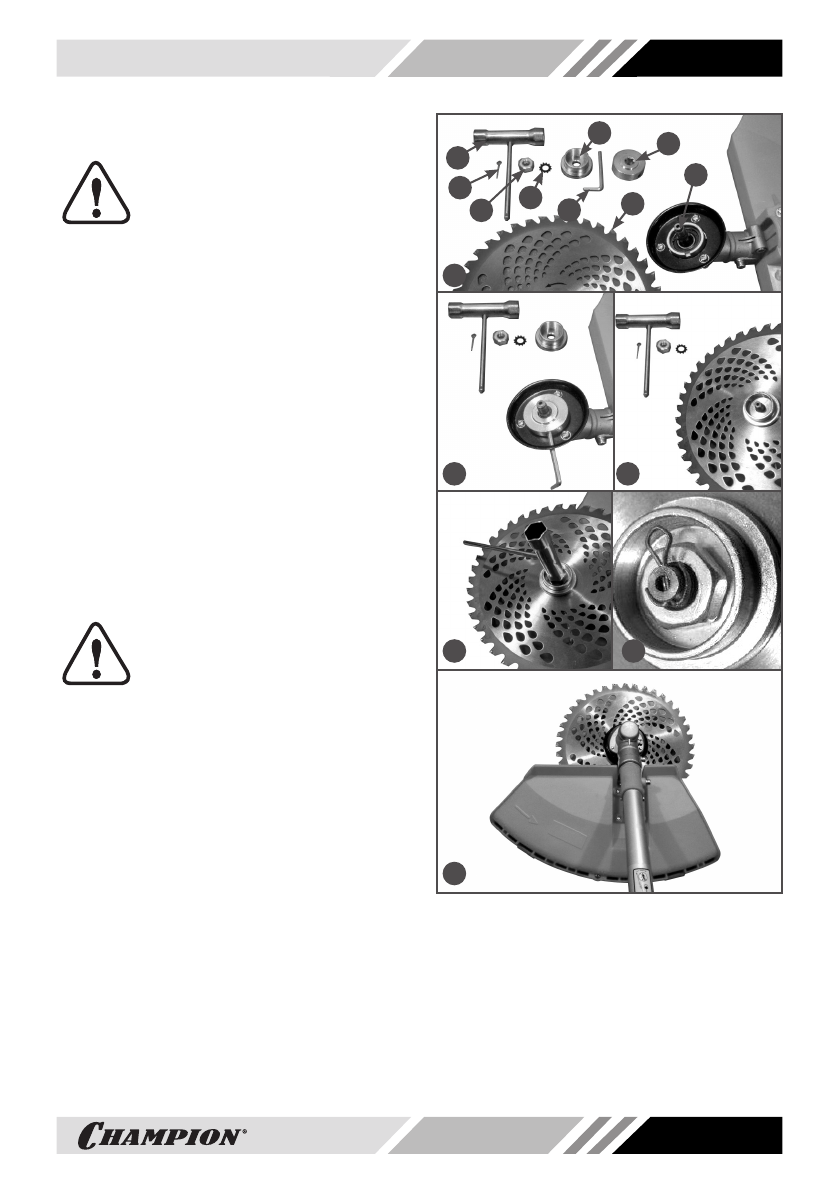

Рис. 3 Установка ножа

1. Вал выходной

2. Шайба защитная редуктора 3. Нож

4. Ключ шестигранный (стопор)

5. Шайба прижимная ножа

6. Шайба стопорная 7. Гайка

8. Ключ комбинированный 9. Шплинт
