12

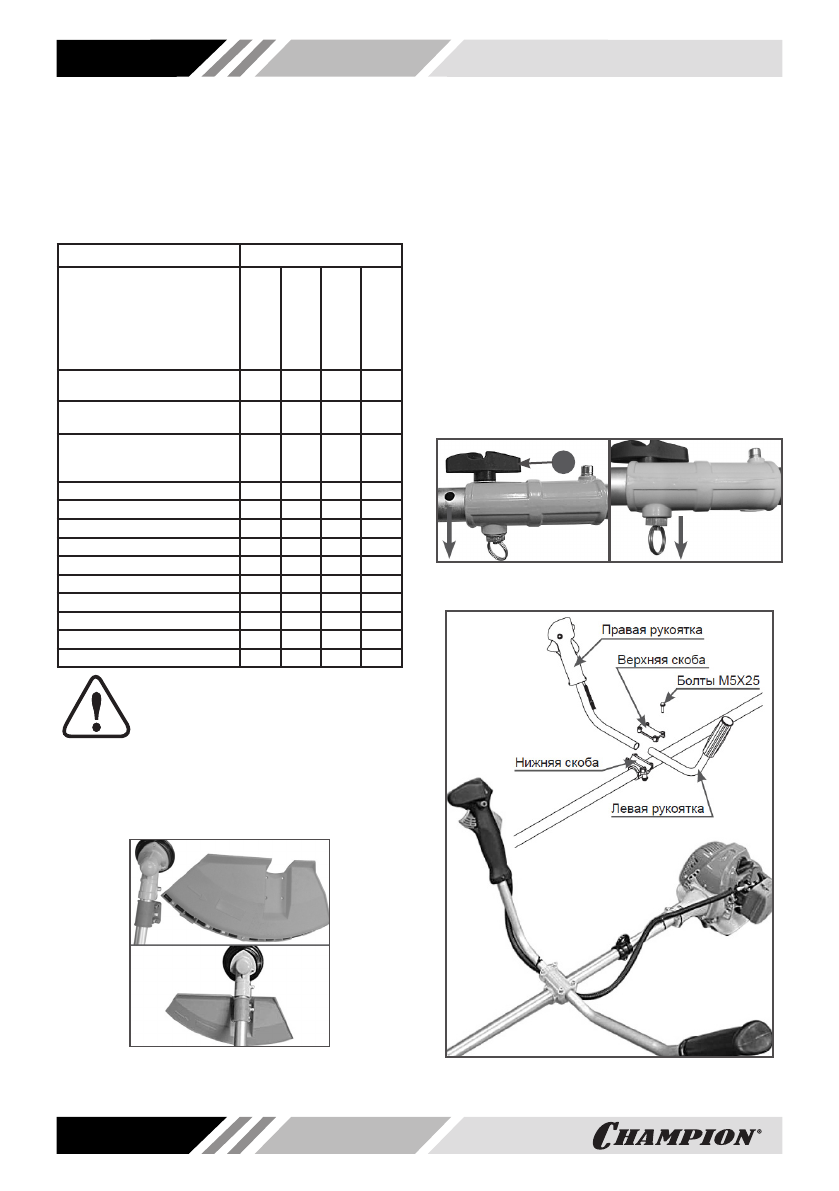

8. СБОРКА
Комплектность триммера приведена
в Таблице 1.
ТАБЛИЦА 1. Комплектность триммера
Наименование
количество
Т256/ T256-2
Т333/ T333-2/
T333S-2
Т433/ Т433-2/
Т433S-2
Т523/ Т523-2/
Т523S-2
Триммер
1 шт. 1 шт. 1 шт. 1 шт.
Руководство
по эксплуатации
1 шт. 1 шт. 1 шт. 1 шт.
Емкость для
приготовления
топливной смеси
1 шт. 1 шт. 1 шт. 1 шт.
Кожух защитный
1 шт. 1 шт. 1 шт. 1 шт.
Рукоятка рабочая
1 шт. 1 шт. 1 шт. 1 шт.
Головка триммерная
1 шт. 1 шт. 1 шт. 1 шт.
Нож 3 лопасти
1 шт. 1 шт.
-
-
Нож 40 зубцов
-
-
1 шт. 1 шт.
Ключ шестигранный, 5мм 1 шт. 1 шт. 1 шт. 1 шт.
Ключ шестигранный, 4мм 1 шт. 1 шт. 1 шт. 1 шт.
Ключ свечной
1 шт. 1 шт. 1 шт. 1 шт.
Ремень
1 шт. 1 шт. 1 шт. 1 шт.
Хомут пластиковый
2 шт. 2 шт. 2 шт. 2 шт.
ВНИМАНИЕ!
Производитель
оставляет
за собой право без предвари
-
тельного уведомления вно
-
сить изменения в комплектность.
Установите на штангу защитный кожух
и зафиксируйте его болтами (Рис.2).
Рис. 2 Установка защитного кожуха
Ослабьте на соединительной муфте пла
-
стиковую гайку 1 (Рис.3А). Установите
нижнюю часть штанги в соединительную
муфту. Отверстие в штанге расположи
-
те напротив стопорного болта на муф
-
те (Рис.3А). Отожмите стопорный болт
(Рис.3В) и, удерживая его, задвиньте
нижнюю половину штанги в муфту. От
-
пустите стопорный болт и, слегка пово
-
рачивая штангу, зафиксируйте болт в от
-
верстии штанги. Закрутите пластиковую
гайку, тем самым обеспечивается плот
ность соединения.
1
Рис. 3 Установка нижней части штанги
Рис. 4 Установка рабочей рукоятки
