14

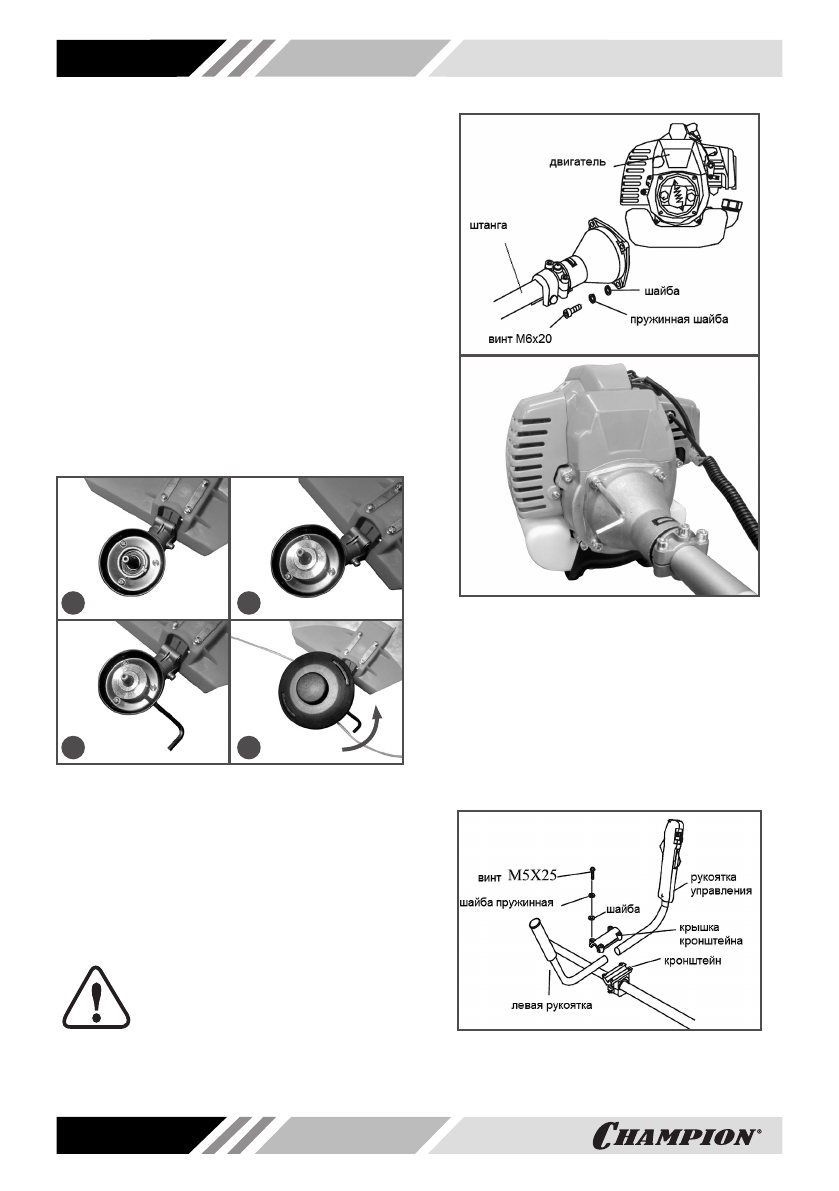

УСТАНОВКА ТРИММЕРНОЙ
ГОЛОВКИ
Для установки триммерной головки вы
-
полните следующее.
1. На выходной вал наденьте защитную
шайбу таким образом, чтобы отвер
-
стие в чашке редуктора совпало с
отверстием в защитной шайбе (Рис.
4B).
2. Вставьте стопор (например, ключ ше
-
стигранный из комплекта поставки) в
отверстия шайбы и чашки, как показа
-
но на Рис. 4C.
3. Наденьте триммерную головку на
выходной вал и закрутите ее против
часовой стрелки, как показано на
Рис. 4D.
В
А
D
С
Рис. 4 Установка триммерной головки
СОЕДИНЕНИЕ ДВИГАТЕЛЯ И
ШТАНГИ
Для установки двигателя необходимо со
-
вместить отверстия на корпусе сцепле
-
ния и картере двигателя и закрутить 4
винта при помощи шестигранного ключа
(Рис. 5).
ВНИМАНИЕ!
После сборки двигателя и
штанги топливный бак и вы
-
ходной вал редуктора должны
смотреть в одну сторону – вниз.
Рис. 5 Соединение двигателя и штанги
УСТАНОВКА РУКОЯТОК
Ослабьте винты кронштейна крепления
рукояток (Рис. 6) и снимите крышку крон
-
штейна. Установите рукоятку управления
и левую рукоятку в кронштейн, устано
-
вите крышку кронштейна, отрегулируйте
положение рукояток. Закрутите винты
кронштейна.
Рис. 6 Установка рукояток
