13
13
Установите
рабочую
рукоятку
на
штангу
так,
как
показано
на
Рис.4.
Перед
оконча
-
тельной
затяжкой
болтов
отрегулируйте
рукоятку
по
высоте
и
углу
наклона
ручек,
как Вам удобнее для работы.
УСТАНОВКА НОЖА ДЛЯ ТРАВЫ
Установите
на
редуктор
защитную
шай
-
бу (А) Рис.5.
Установите на редуктор нож
для
травы
(Рис.5В).
При
установке
поса
-
дочное
отверстие
в
ноже
должно
точно
совпасть
с
выступом
на
шайбе.
Устано
-
вите
прижимную
шайбу
ножа
(Рис.5С).
Установите
ограничительную чашку
и
за
-
крутите гайку крепления ножа (Рис.5D).
A
B
C
D

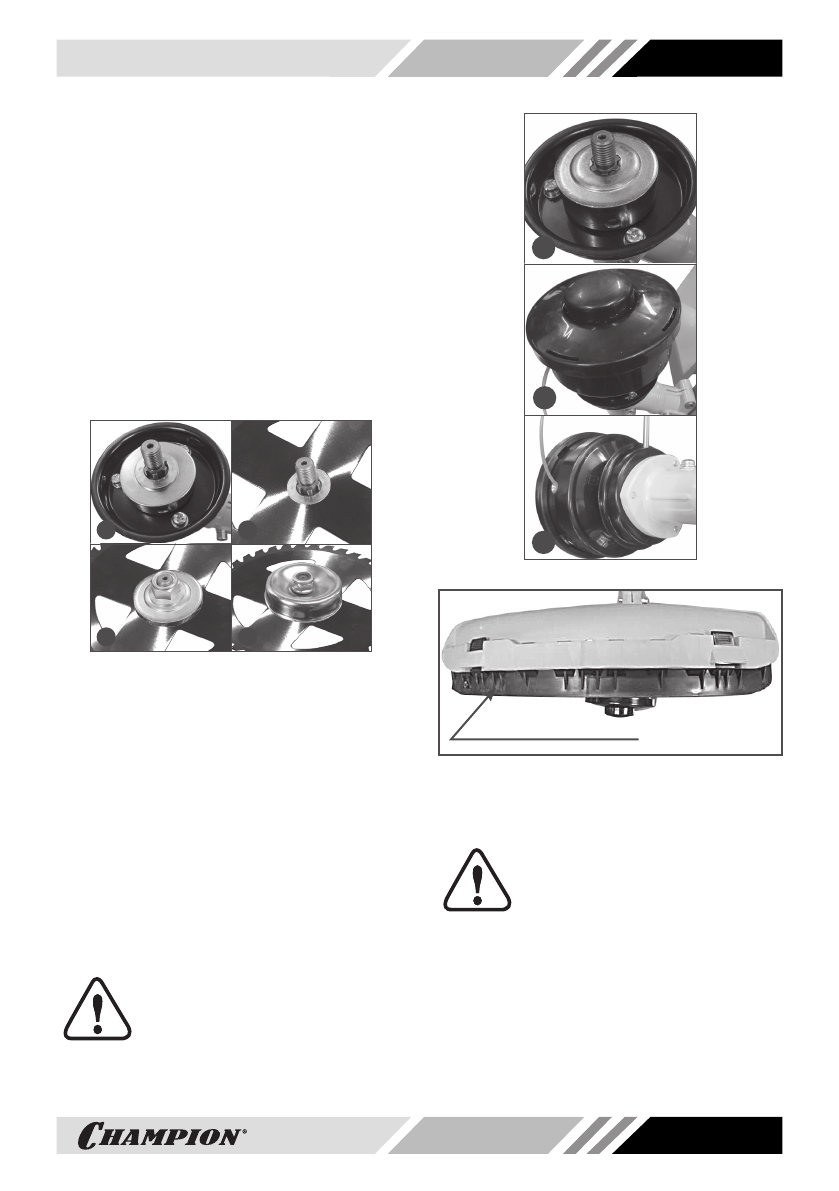

Рис. 5 Установка ножа
Совместите
отверстие
в
чашке
редукто
-
ра
и
защитной
шайбе
ножа.
Установите
в
отверстие
металлический
стопор
и
за
-
тяните гайку крепления ножа.
УСТАНОВКА ТРИММЕРНОЙ
ГОЛОВКИ
Установите
на
редуктор
защитную
шайбу
и
шайбу
крепления
ножа
(Рис.
6
А).
На
-
крутите
на
вал
редуктора
триммерную
го
-
ловку
(Рис.
6
В).
Совместите
отверстие
в
чашке
редуктора
и
защитной
шайбе.
Уста
-
новите
в
отверстия
металлический
стопор
и затяните
триммерную головку (Рис.6С).
ВНИМАНИЕ!
При
работе
триммерной
голов
-
кой
необходимо
установить
на
кожух
фартук
с
ножом
для
об
-
резки
лески
(
Рис
.7).
При
работе
ножом
фартук
необходимо
снять с
кожуха
.
A
B
C
Рис. 6 Установка триммерной головки
Фартук кожуха с ножом
Рис. 7 Установка фартука защитного
кожуха
УСТАНОВКА ДВИГАТЕЛЯ
ПРИМЕЧАНИЕ:
модели
триммеров
Т333-2,
Т333S-2,
T433-2,
T433S-2,
T523S-2
поставляются
с
от
-
соединенным двигателем.
Для
установки
двигателя
необходимо:
совместить
отверстия
на
корпусе
сце
-
пления
и
картере
двигателя
и
завернуть
4
болта;
установить
ручку
на
правую
ру
-
коятку и завернуть болт крепления.
Характеристики
