13

Установите  рабочую  рукоятку  на  штангу

так, как показано на Рис.4. Перед оконча

-

тельной  затяжкой  болтов  отрегулируйте

рукоятку по высоте и углу наклона ручек,

как Вам удобнее для работы.

УСТАНОВКА НОЖА ДЛЯ ТРАВЫ

Установите  на  редуктор  защитную  шай

-

бу (А) Рис.5. Установите на редуктор нож

для травы (Рис.5В). При установке поса

-

дочное  отверстие  в  ноже  должно  точно

совпасть  с  выступом  на  шайбе.  Устано

-

вите  прижимную  шайбу  ножа  (Рис.5С).

Установите ограничительную чашку и за

-

крутите гайку крепления ножа (Рис.5D).

A

B

C

D

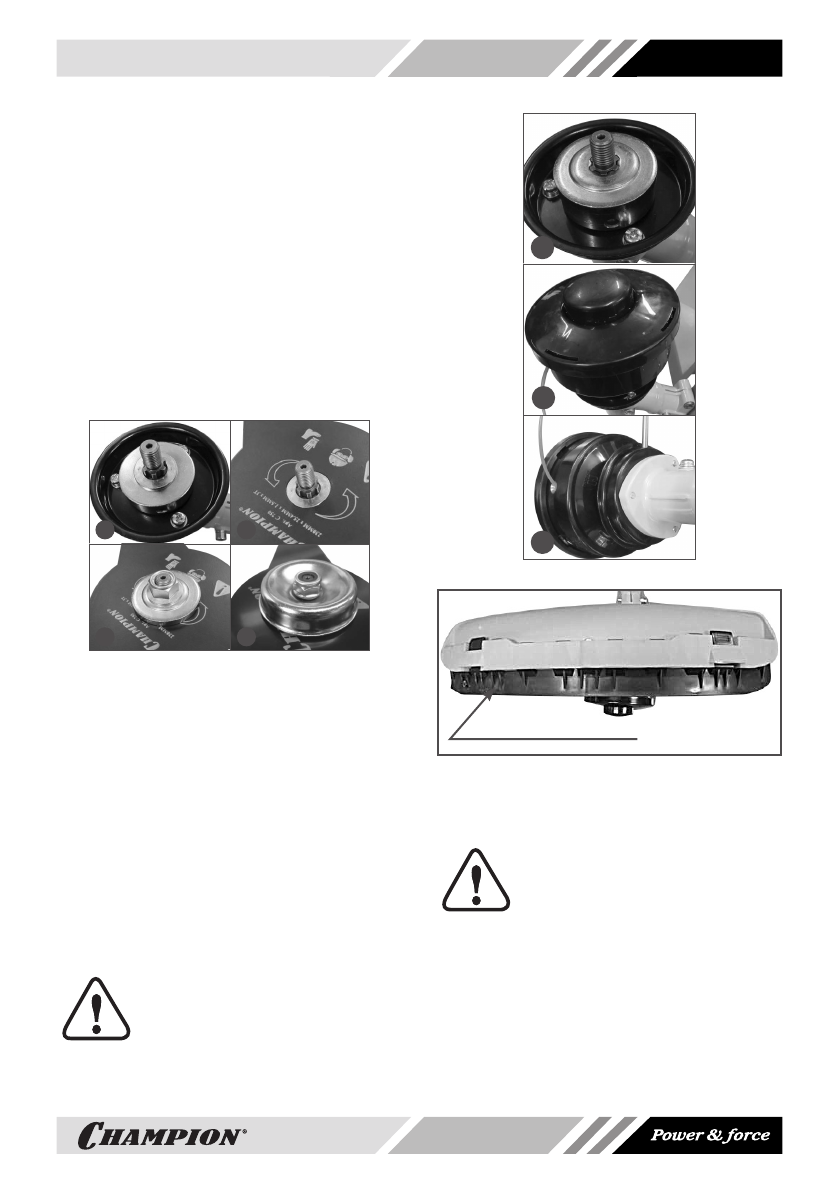

Рис. 5 Установка ножа

Совместите  отверстие  в  чашке  редукто

-

ра  и  защитной  шайбе  ножа.  Установите

в  отверстие  металлический  стопор  и  за

-

тяните гайку крепления ножа.

УСТАНОВКА ТРИММЕРНОЙ

ГОЛОВКИ

Установите на редуктор защитную шайбу

и  шайбу  крепления  ножа  (Рис.6А).  На

-

крутите на вал редуктора триммерную го

-

ловку  (Рис.  6В).  Совместите  отверстие  в

чашке редуктора и защитной шайбе. Уста

-

новите в отверстия металлический стопор

и затяните триммерную головку (Рис.6С).

ВНИМАНИЕ!

При работе триммерной голов-

кой  необходимо  установить  на

кожух  фартук  с  ножом  для  об-

резки  лески  (Рис.7).  При  работе  ножом

фартук необходимо снять с кожуха.

A

B

C

Рис. 6 Установка триммерной головки

Фартук кожуха с ножом

Рис. 7 Установка фартука защитного

кожуха

УСТАНОВКА ДВИГАТЕЛЯ

ПРИМЕЧАНИЕ:

модели  триммеров  Т333-2,

Т333S-2,  T433-2,  T433S-2,

T523S-2  поставляются  с  от-

соединенным двигателем.

Для  установки  двигателя  необходимо:

совместить  отверстия  на  корпусе  сце

-

пления  и  картере  двигателя  и  завернуть

4  болта;  установить  ручку  на  правую  ру

-

коятку и завернуть болт крепления.
