10

8. СБОРКА

УСТАНОВКА ЗАЩИТНОГО

КОЖУХА

Установите  на  штангу  защитный  кожух

и зафиксируйте его болтами (Рис.2).
Место  установки  болтов  указано  на

кожухе.  Оно  зависит  от  того,  что  уста-

навливается  —  нож  или  триммерная

головка.

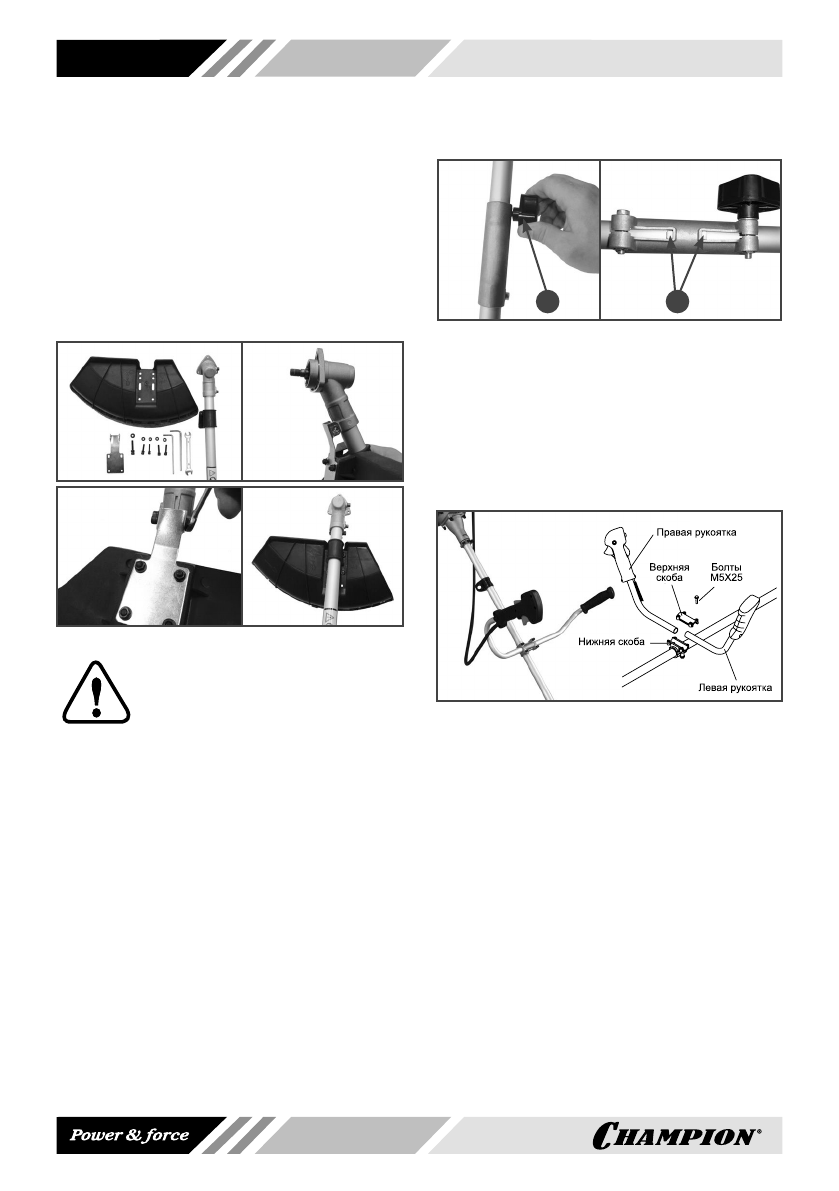

Рис.2 Установка защитного кожуха

Внимание!

При  работе  триммерной  го

-

ловкой  необходимо  устано

-

вить на кожух фартук с ножом

для  обрезки  корда.  При  работе  ножом

фартук необходимо снять с кожуха.

СБОРКА ШТАНГИ

Ослабьте  на  соединительной  муфте

пластиковую  гайку  (Рис.3А).  Установите

нижнюю часть штанги в соединительную

муфту.  Убедитесь  в  том,  что  фиксаторы

штанги  заняли  свое  место  (Рис.3В).    За-

крутите  пластиковую  гайку,  тем  самым

обеспечивается плотность соединения.

В

А

Рис.3 Сборка штанги

(для моделей с разъемной штангой)

УСТАНОВКА РУКОЯТОК

Установите  рабочую  рукоятку  на  штангу

так, как показано на Рис.4. Перед оконча-

тельной  затяжкой  болтов  отрегулируйте

рукоятку по высоте и углу наклона ручек,

как вам удобнее для работы.

Рис.4 Установка рукояток

УСТАНОВКА

НОЖА ДЛЯ ТРАВЫ

Установите  на  редуктор  защитную  чаш-

ку  (А)  Рис.5.  Установите  на  редуктор

защитную  шайбу  (В).  При  установке  по-

садочное  отверстие  в  ноже  должно  точ-

но  совпасть  с  выступом  на  шайбе  (С).

Установите  прижимную  шайбу  ножа  и

закрутите  гайку  крепления  ножа  (левая

резьба) (D).
Совместите  отверстие  в  чашке  редукто-

ра и защитной шайбе редуктора. Устано-

вите  в  отверстие  металлический  стопор

и затяните гайку крепления ножа.
