9

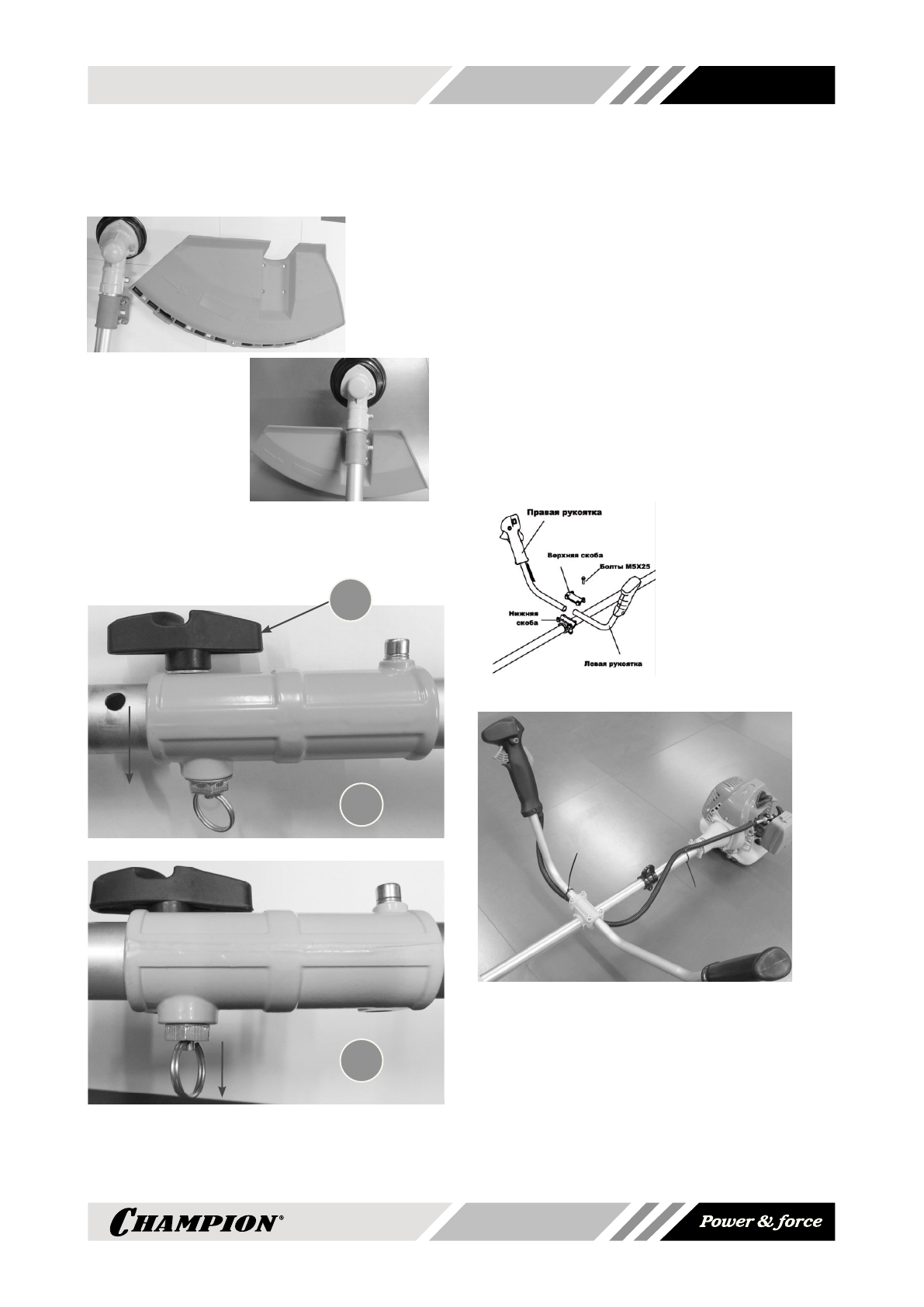

СБОРКА ТРИММЕРА

Рис.2

Установите на штангу защитный кожух и зафиксируй

-

те его двумя болтами (Рис.2)

Рис.3

Ослабьте на соединительной муфте пласти

-

ковую  гайку  1  (Рис.3А).  Установите  нижнюю

часть  штанги  в  соединительную  муфту.  От

-

верстие в штанге расположите напротив сто

-

порного  болта  на  муфте  (Рис.3А).  Отожми

-

те  стопорный  болт  (Рис.3В)  и,  удерживая

его,    задвиньте  нижнюю  половину  штанги  в

муфту.  Отпустите  стопорный  болт  и,  слегка

поворачивая  штангу,    зафиксируйте    болт  в

отверстии  штанги.  Закрутите  пластиковую

гайку, тем самым обеспечивается плотность

соединения.

Рис.4

Установите рабочую рукоятку на штангу так,

как показано на Рис.4. Перед окончательной

затяжкой  болтов  отрегулируйте  рукоятку  по

высоте  и  углу  наклона  ручек,  как  вам  удоб

-

нее для работы.

B

A

1
