11

1

17

4

5

6

7

8

3

2

A

12

11

16

14

13

15

10

9

B

7. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ

УПРАВЛЕНИЯ

Основные узлы и органы управления показаны на Рис. 1.

1. Головка триммерная

2. Экран защитный

3. Рукоятка транспортировочная

4. Нож для обрезки корда

5. Кожух защитный триммерной головки

6. Рукоятка регулятора угла скашивания

7. Бак топливный

8. Рычаг газа

9.  Рычаг управления поворотом

штанги триммерной головки

10. Контейнер для хранения корда

11. Крышка воздушного фильтра

12. Ручка стартера

13.Рычаг воздушной заслонки

14. Свеча зажигания

15. Глушитель

16. Насос топливный ручной

17.Редуктор

C

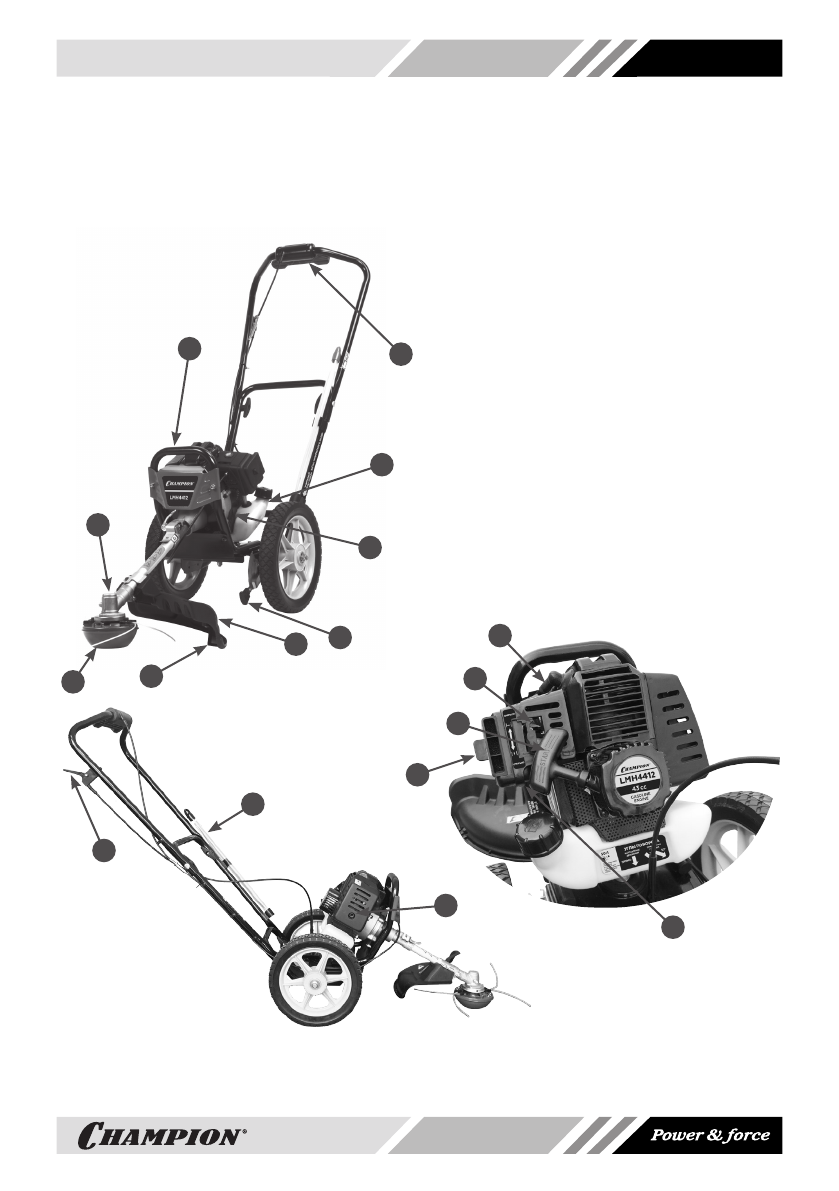

Рис. 1 Основные узлы и органы управления
