9
7. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ
Основные узлы и органы управления представлены на Рис. 1.

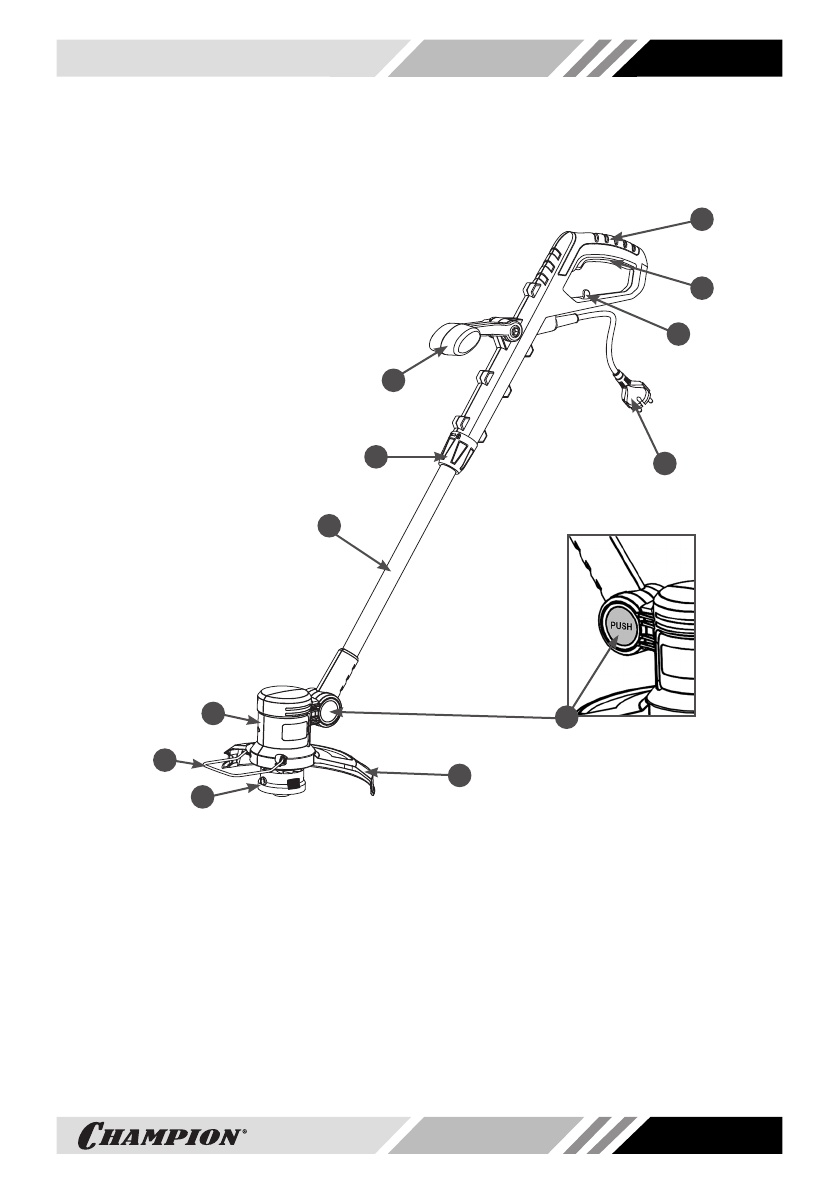

Рис. 1 Основные узлы и органы управления
1. Головка триммерная
2. Рамка ограничительная
3. Корпус электродвигателя
4. Штанга телескопическая
5. Гайка штанги зажимная
6. Рукоятка передняя
7. Рукоятка задняя
8. Рычаг включения
9. Крючок для кабеля удлинителя
10. Кабель сетевой с вилкой
11. Кнопка разблокировки положения
электродвигателя (с правой стороны
триммера)
12. Кожух защитный
ПРИНЦИП РАБОТЫ ТРИММЕРА
Крутящий момент от вращающегося якоря электродвигателя передается триммерной
головке. Корд, установленный в триммерной головке, скашивает траву.
2
3
1
5
4
6
8
10
9
7
12
11
