BRAIT BR-1800В 06.05.007.032 - Инструкция по эксплуатации - Страница 18

18

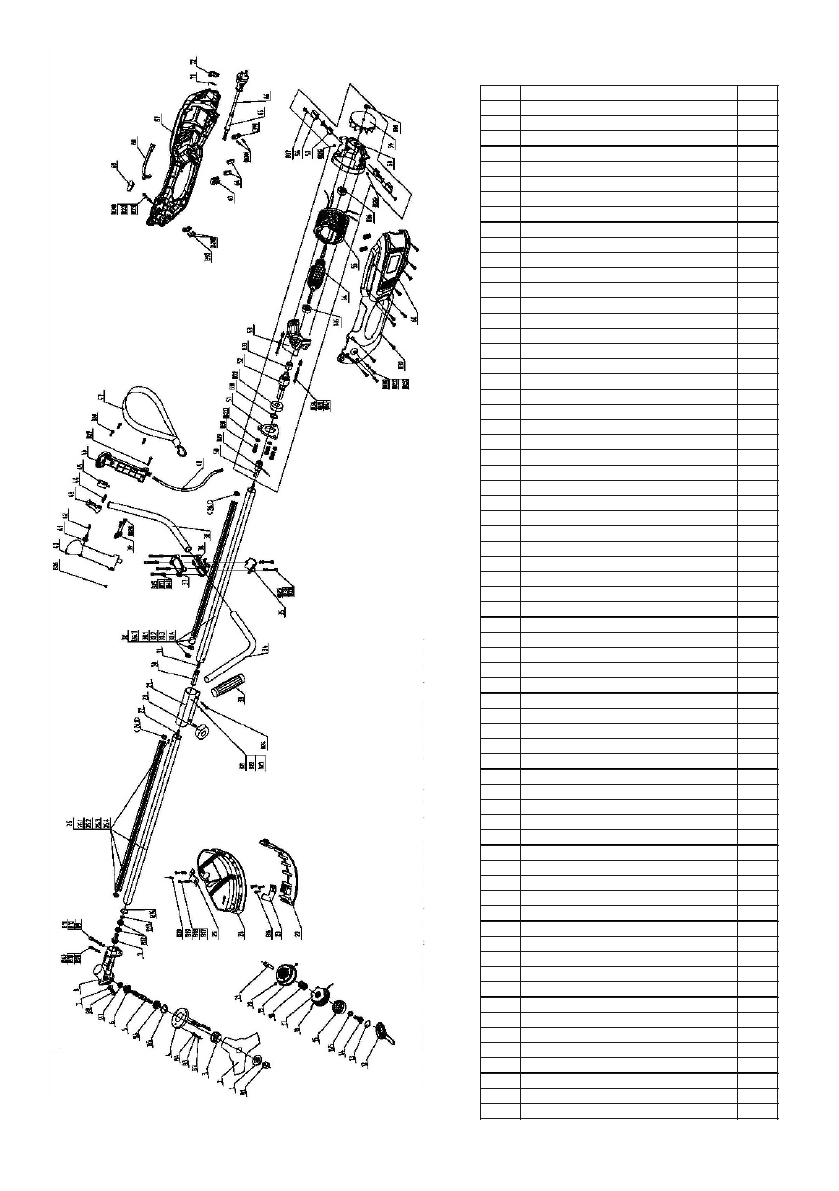

Деталировка

BR-1

8

00B

1

Колодка прессовая

1

2

Нож

1

3

Пластина верхняя

1

4

Крышка с фланцем

1

5

Вал приводной

1

6

Шестерня приводная

1

7

Прокладка герметичная

1

8

Корпус редуктора

1

9

Вал-шестерня вводный

1

12

Ключ гаечный

1

13

Пробка

1

14

Болт B квадратный

1

15

Крышка намотки шнура

1

16

Шнур нейлоновый диа. 2.0*5000 мм

1

17

Гнездо шнура

1

18

Пружина выдвижная

1

19

Обойма шнура

1

20

Вкладыш

2

21

Полуось В шестиугольная

1

22

Экран защитный

1

23

Нож

1

24

Экран защитный

1

25

Пластина нижняя защитного экрана

1

26

Группа рабочая А алюминиевой трубы

1

26,1

Кольцо-шестерня коронная

2

26,2

Труба пластиковая А

1

26,3

Труба алюминиевая А

1

26,4

Язычок

1

27

Вал гибкий А длина 784 мм

1

28

Барашек

1

29

Соединитель

1

30

Комплект соединительный вала А

1

31

Вал гибкий В длина 584 мм

1

32

Группа рабочая В алюминиевой трубы

1

Кольцо демпфирующее

2

32,1

Шайба распорная

1

32,2

Разрез вставной

1

32,3

Труба пластиковая В длина 519 мм

1

32,4

Труба алюминиевая В

1

33

Оболочка

1

34

Руль А велосипедного типа

1

35

Пластина нижняя

1

36

Блок направляющий

1

37

Пластина верхняя

1

38

Труба стальная В

1

39

Полка для укладки провода

3

40

Рукоятка левая

1

41

Защита переключателя

1

42

Пружина диа. 0.6x10.2 мм

1

43

Переключатель

1

44

Пружина диа. 0.6x22 мм

1

45

Переключатель KW3(KW7)/TMSW2-1

1

46

Рукоятка правая

1

47

Ремень плечевой

1

48

Провод соединительный

1

50

Комплект соединительный вала В

1

Гнездо

1

Пластиковый

1

51

Крышка наконечника подшипника

1

52

Вал приводной шестерни

1

53

Крышка передняя электродвигателя

1

54

Ротор

1

55

Статор

1

56

Переходник медный

2

57

Щётка электрическая

2

58

Крышка задняя электродвигателя

1

59

Вентилятор

1

60

Корпус мотора А

1
