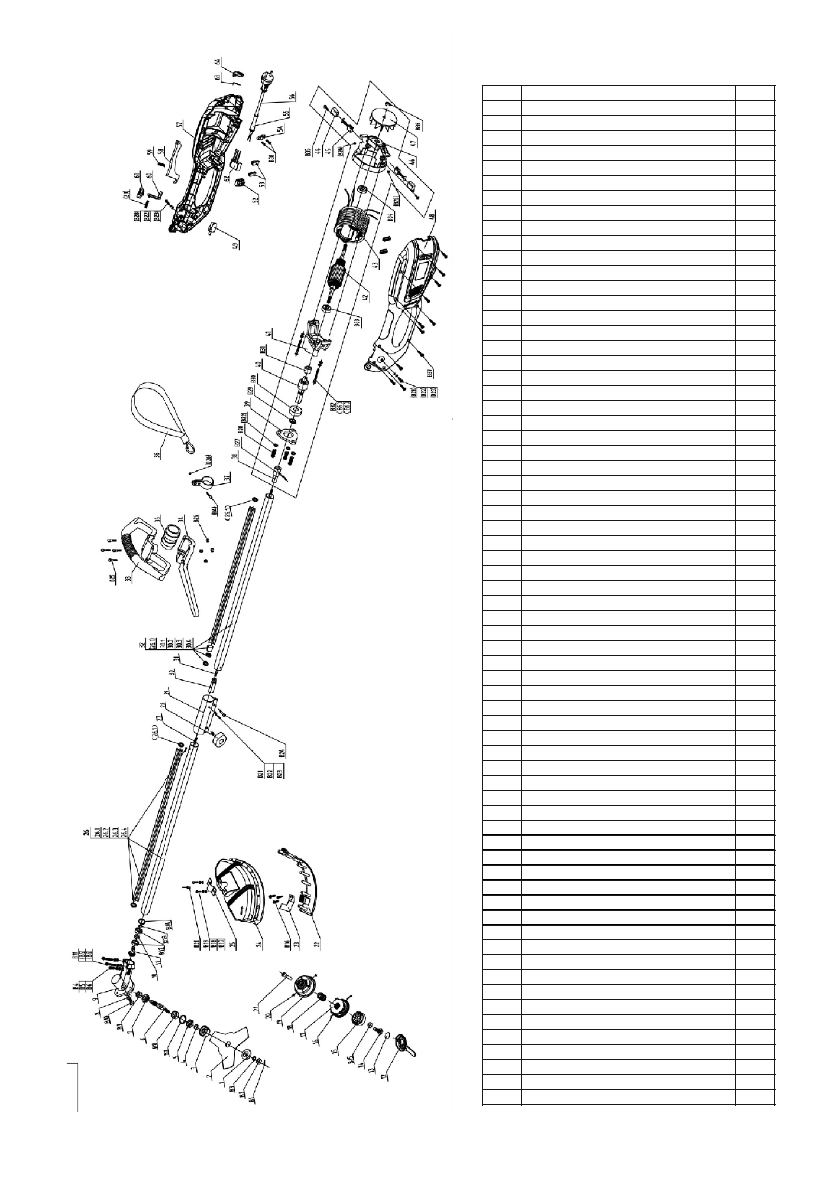

Деталировка

BR-1

6

00P

1

Колодка прессовая

1

2

Нож

1

3

Пластина верхняя

1

4

Втулка

1

5

Сальник

1

6

Вал приводной

1

7

Шестерня приводная

1

8

Прокладка герметичная

1

9

Корпус редуктора

1

10

Шайба

1

11

Вал-шестерня вводный

1

12

Ключ гаечный

1

13

Пробка

1

14

Болт B квадратный

1

15

Крышка намотки шнура

1

16

Шнур нейлоновый диа. 2.0*5000 мм

1

17

Гнездо шнура

1

18

Пружина выдвижная

1

19

Обойма шнура

1

20

Вкладыш

2

21

Полуось В шестиугольная

1

22

Экран защитный

1

23

Нож

1

24

Экран защитный

1

25

Пластина нижняя защитного экрана

1

26

Группа рабочая А алюминиевой трубы

1

26,1

Кольцо-шестерня коронная

2

26,2

Труба пластиковая А

1

26,3

Труба алюминиевая А

1

26,4

Язычок

1

27

Вал гибкий А длина 784 мм

1

28

Барашек

1

29

Соединитель

1

30

Комплект соединительный вала А

1

31

Вал гибкий В длина 594 мм

1

32

Группа рабочая В алюминиевой трубы

1

Кольцо демпфирующее

2

32,1

Шайба распорная

1

32,2

Разрез вставной

1

32,3

Труба пластиковая В длина 519 мм

1

32,4

Труба алюминиевая В

1

33

Ручка передняя верхняя

1

34

Ручка передняя нижняя

1

35

Втулка

1

36

Ремень плечевой

1

37

Держатель ремня

1

38

Комплект соединительный вала B

1

Гнездо

1

Пластиковый

1

39

Крышка наконечника подшипника

1

40

Вал приводной шестерни

1

41

Крышка передняя электродвигателя

1

42

Ротор

1

43

Статор

1

44

Переходник медный

2

45

Щётка электрическая

2

46

Крышка задняя электродвигателя

1

47

Вентилятор

1

48

Корпус мотора А

1

49

Переключатель KW3(KW7)/TMSW2-1

1

52

Гнездо соединительное

1

53

Рельс контактный резиновый

4

54

Полка для укладки провода

1

55

Рубашка кабеля

1

56

Источник электропитания

1

57

Корпус мотора В

1

58

Переключатель

1
