4.1. Установка U-образной рукоятки

U-образная рукоятка (см. рис.1) состоит из двух частей: левой (7) и правой (8) ручек

управ ления,   которые  п рикреплен ы  к  штанге  (12)   с  п омощью  соедини тель ного
кронштейна (9). Левая ручка служит для удержания триммера бензинового левой рукой, а
правая  ручка  –  для  удержания  правой  рукой  и  управлением  работой  триммера
бензинового.

Установка U-образной рукоятки (см. рис.2):
1. Ослабьте болты (3) на верхней крышке кронштейна (1).
2. Вставьте  левую  (4)  и  правую  (2)  ручки  управления  в  соединительный  кронштейн

согласно рис. 2 и затяните болты (3).

4. СБОРКА ТРИММЕРА БЕНЗИНОВОГО

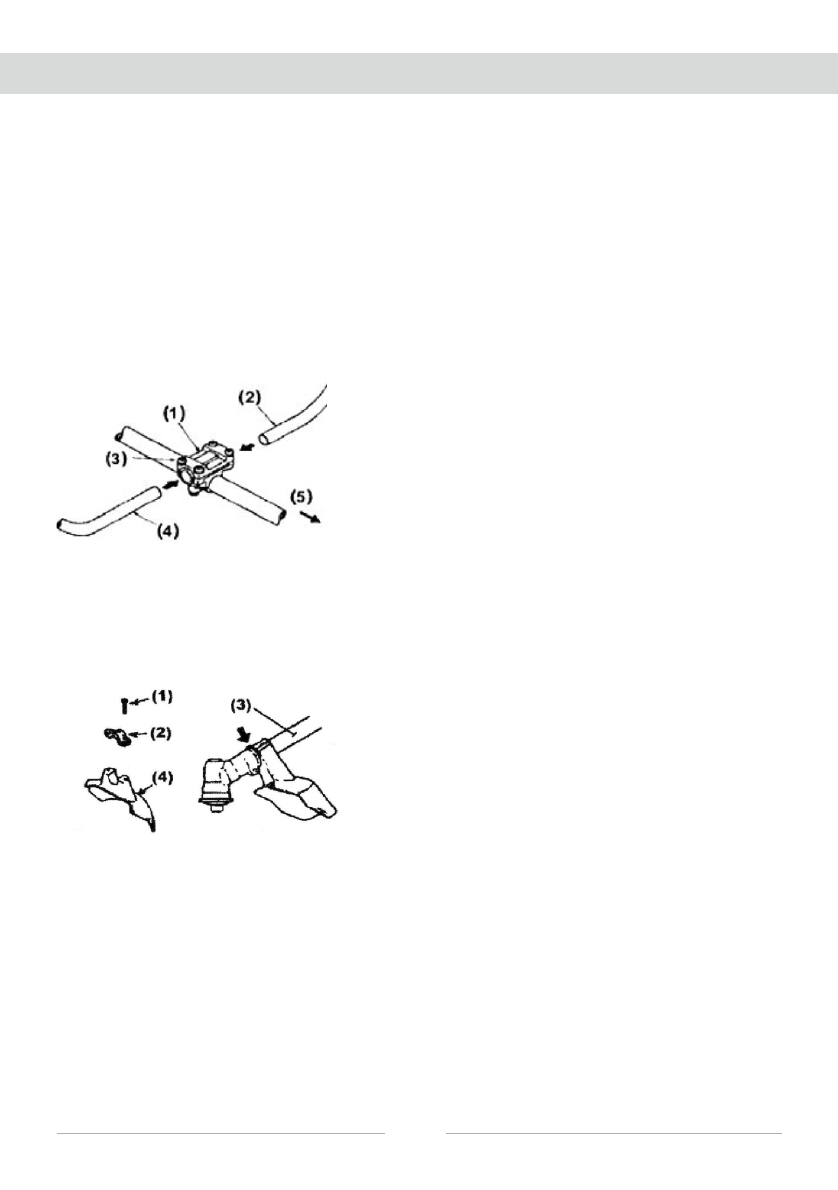

1 - верхняя крышка кронштейна
2 - правая ручка управления
3 - болт
4 - левая ручка управления
5 - сторона двигателя

Рис. 2

4.2. Установка защитного кожуха

Установка защитный кожух (4) на штангу (3) выше корпуса редуктора и закрепите его с
помощью скобы (2) и винтов (1).

1 - винт
2 - скоба
3 - штанга
4 - защитный кожух

Рис. 3

4.3. Установка дискового ножа

1.Установите внутренний фланец (8) на выходной вал (6),и поверните так, чтобы

ключом (7) через отверстие в корпусе редуктора (9) застопорить его.

2. Установите нож (5) на посадочное место во внутреннем фланце (8).
3. Установите на выходной вал (6) прижимной фланец (4) и наружный фланец (10).
4.Закрутите гайку (1) с помощью ключа (11). Резьбовое соединение имеет левую

резьбу, поэтому закручивание произведите в направлении против часовой стрелки.
